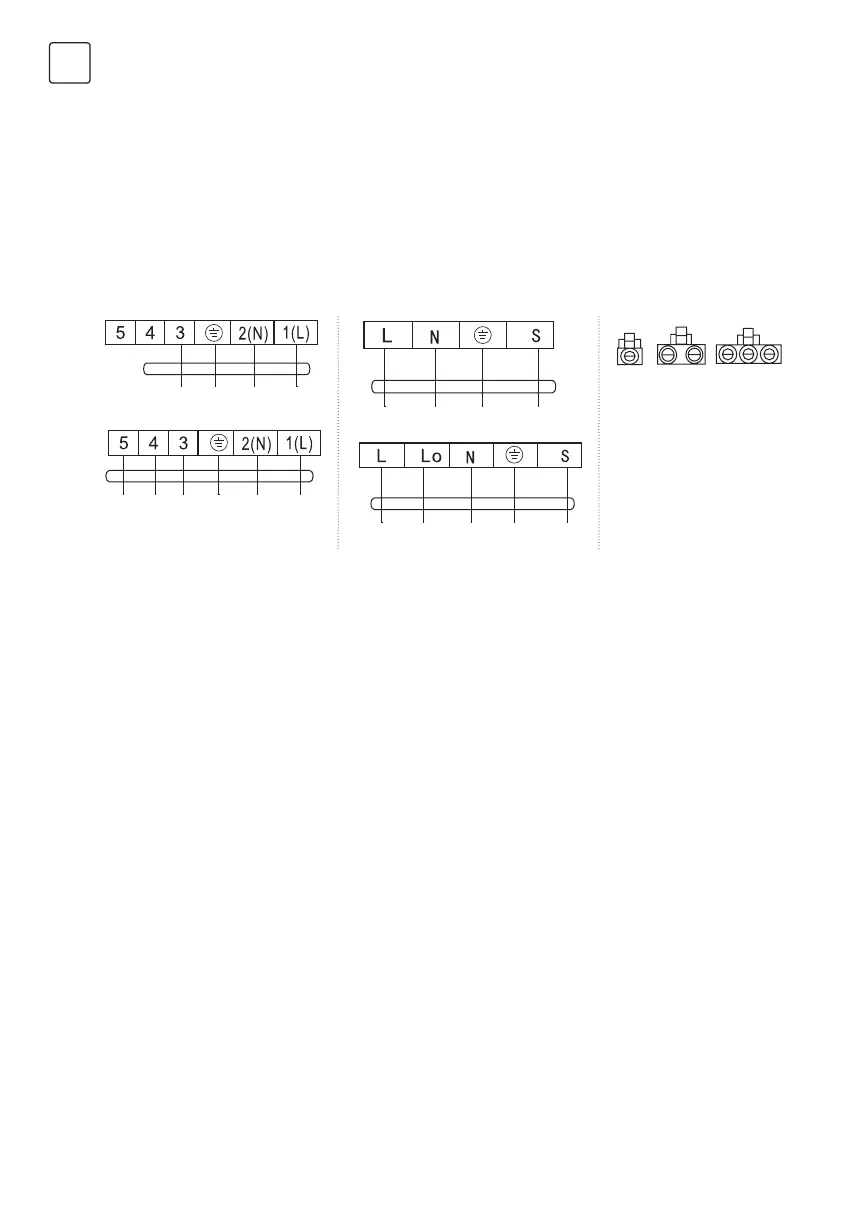

Схема подключения
• Если ваш кондиционер снабжен соединительным шнуром, проводка внутреннего блока подключается на
заводе, нет необходимости в подключении.
• Если соединительный шнур не входит в комплект, необходимо подключение.
После установки проверьте:
1. Винты надежно закреплены и нет риска ослабления.
2. Разъем платы дисплея, поставьте ли в нужное место и не касайтесь клеммной колодки.
3. Плотно ли закрыта крышка блока управления.
При наличии коннектора
Подключите напрямую.
Постоянная скорость
К наружному блоку
К наружному блоку
К наружному блоку
К наружному блоку
Переменная скорость
Коннектор
ПРИМЕЧАНИЕ:
• Это руководство обычно включает режим подключения для различных типов кондиционеров. Мы не
можем исключить возможность того, что некоторые особые типы электрических схем не включены.
• Схема предназначена только для справки. Если объект отличается от этой схемы подключения,
обратитесь к подробной схеме подключения, прикрепленной к устройству, которое вы приобрели.
