Tesla TA22FFML-07410A - Установка Наружного Блока; Подключение Проводки

19
RUS
1. Ослабьте винты и снимите крышку с устройства.
2. Подключите кабели соответственно к соответствующим клеммам
клеммной колодки наружного блока (см. Схему подключения),
а если есть сигналы, подключенные к вилке, просто выполните
соединение.
3. Провод заземления: выверните винт заземления из
электрического кронштейна, накройте конец провода заземления
на винте заземления и вкрутите его в отверстие для заземления.
4. Надежно закрепите кабель с помощью крепежа.
5. Верните крышку на место и закрутите крепления.
УСТАНОВКА НАРУЖНОГО БЛОКА
Подключение проводки

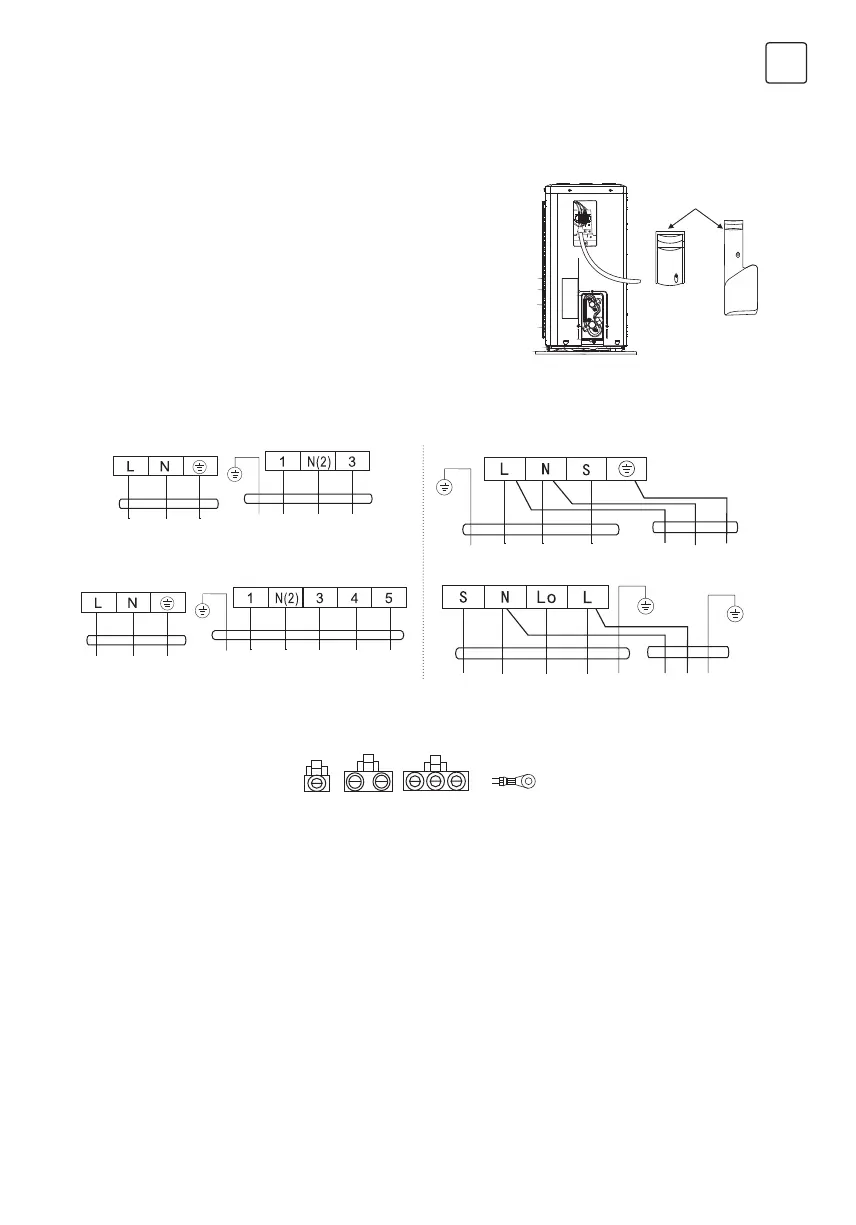

Схема подключения
Постоянная скорость
Коннектор
При наличии коннектора подключайте напрямую.
Примечание:
• Это руководство обычно включает режим подключения для различных типов кондиционеров. Мы не
можем исключить возможность того, что некоторые особые типы электрических схем не включены.
• Схема предназначена только для справки. Если объект отличается от этой схемы подключения,
обратитесь к подробной схеме подключения, прикрепленной к устройству, которое вы приобрели.
Переменная скорость
Наружный блок
Внутренний блок
Внутренний блок
Наружный блок
Питание
Питание
Питание
Питание
крышка
