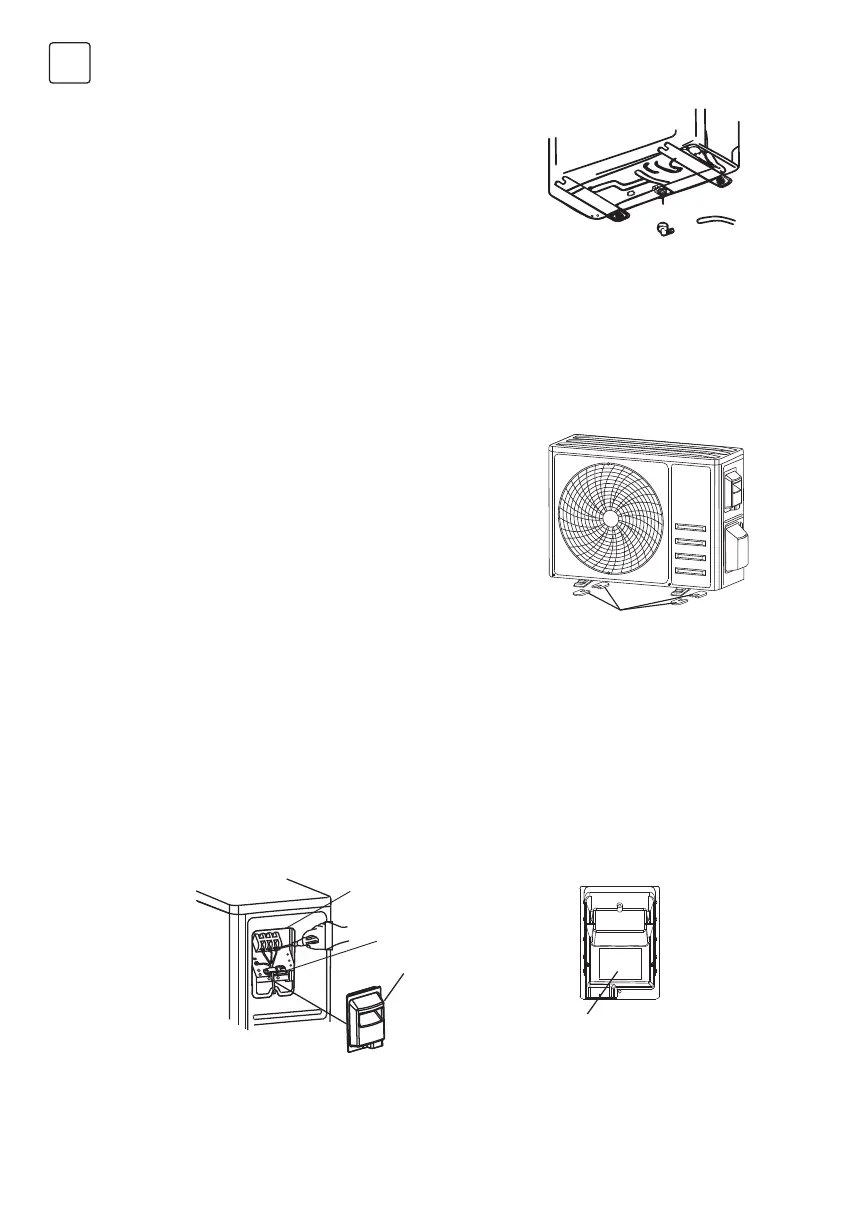

Korak 2: Instalirajte odvodno crijevo
Korak 3: Popravite spoljnu jedinicu
Korak 4: Instalirajte ožičenje
1. Ovaj korak je samo za modele pumpi za grijanje.
2. Umetnite drenažni spoj u rupu na dnu spoljne jedinice.
3. Priključite drenažno crevo na spoj i izvedite vezu dovoljno dobro.
1. Prema dimenzijama ugradnje spoljne jedinice za obilježavanje položaja ugradnje za zatezne vijke.
2. Izbušite rupe i očistite betonsku prašinu i postavite vijke.
3. Ako je primenljivo, postavite 4 gumena pokrivača na rupu prije nego što postavite spoljnu jedinicu
(opcionalno). Ovo će smanjiti vibracije i buku.
4. Postavite podnožje spoljne jedinice na svornjake i prethodno izbušene rupe.
5. Ključem dobro pričvrstite spoljašnju jedinicu vijcima.
1. Pomoću odvijača odvrnite poklopac ožičenja, uhvatite ga i lagano pritisnite da biste ga skinuli.
2. Odvrnite stezaljku kabla i skinite je.
3. U skladu sa šemom ožičenja zaljepljenom unutar poklopca ožičenja, povežite priključne žice na odgovarajuće
terminale i provjerite da li su sve veze čvrsto i sigurno.
4. Vratite stezaljku za kabl i poklopac ožičenja.
Napomena: Prilikom povezivanja žica unutrašnjih i spoljašnjih jedinica, struja treba da se prekine.
Bilješka:
Spoljna jedinica se može pričvrstiti na zidni nosač. Slijedite
uputstva na zidnom
nosaču da biste pričvrstili zidni nosač na zid, a zatim pričvrstite
spoljnu jedinicu na njega i držite ga vodoravno.
Zidni nosač mora biti u stanju da podnese najmanje 4 puta veću
težinu spoljne jedinice.
Drenažno crevoDrenažni spoj
Instalirajte 4 gumena amortizera
Terminalni blok
Konektor
Zaštitni poklopac
Šema konekcije
