104
RO
1. Mai puin de 5 mm între partea de sus a mașinii de spălat vase și dulap și ușa exterioară aliniată la dulap.
2. Dacă mașina de spălat vase este instalată la colul dulapului, ar trebui
să rămână ceva spaiu pentru deschiderea ușii.
NOTA
În funcie de locul unde se află priza electrică, poate fi necesar să facei o
gaură în partea opusă a dulapului.

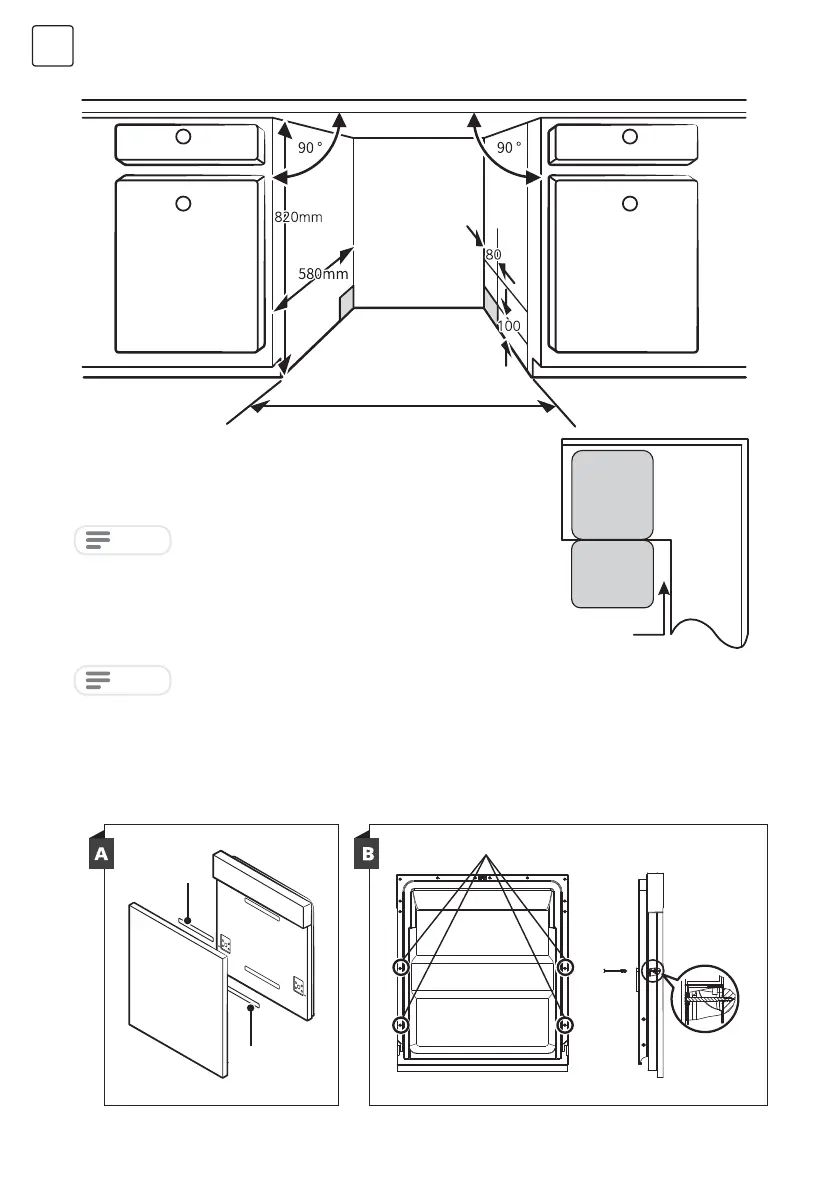

Pasul 2. Dimensiunile și instalarea panoului estetic
NOTA
Panoul estetic din lemn poate fi procesat conform desenelor de instalare.
Model semi-integrat
Conectorul A și conectorul B pot fi montate după cum urmează: conectorul A pe panoul estetic din lemn și
conectorul B de pe ușa exterioară a mașinii de spălat vase (vezi figura A). După poziionarea panoului, fixai panoul
pe ușa exterioară cu șuruburi (Vezi figura B).
Alimentare la
rețeaua electrică,
de scurgere și
apă
600 mm (for 60 cm model)
Spațiu între fundul
dulapului și podea
450 mm (for 45 cm model)
Minim de spațiu
50mm
CarcasăMașină de
spălat vase
Ușa
1. Scoateți cele patru șuruburi scurte
2. Strângeți cele patru șuruburi lungi
Bandă
autoadezivă
Bandă
autoadezivă
