91

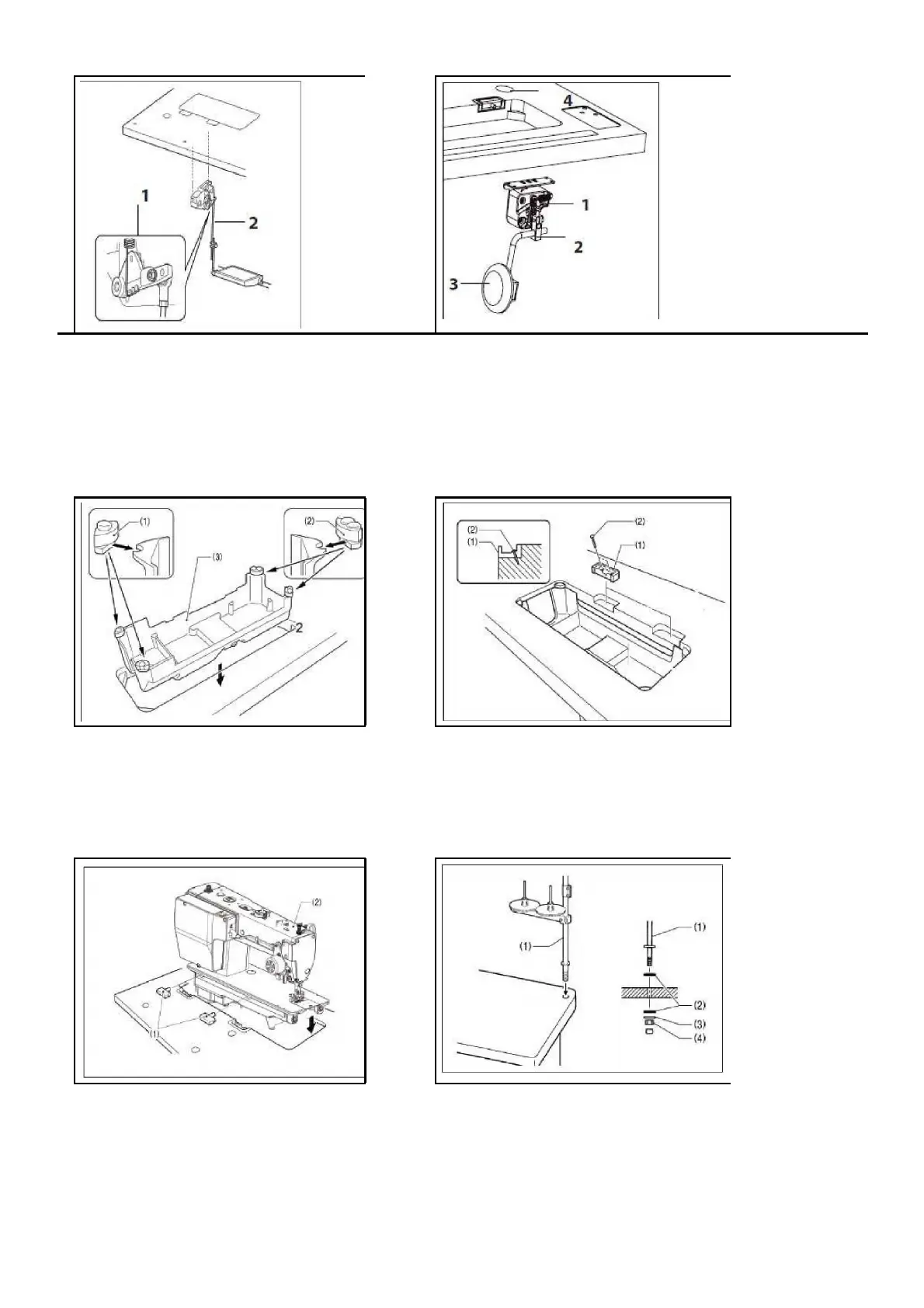

3. Montaggio della macchina
1. Montaggio del comando a pedale
Ruotare il regolatore di velocità (1) verso il piano di
lavoro e collegarlo al comando a pedale (pedale)
utilizzando il connettore (2).
Collegare i cavi alla scatola di comando sul retro della
testata.
2. Montaggio del sollevatore a gomito elettrico
Avvitare il sollevatore del piedino elettronico (1) al piano. Quindi,
montare la leva del sollevatore (3) sulla maniglia (2).
Collegare i cavi alla scatola di comando sul retro della testata.
3. Posizionamento della coppa dell’olio sul piano
Montare le rondelle di gomma agli angoli (1 e 2) e
posizionare la coppa (3) come mostrato nella figura.
4. Montaggio delle cerniere in gomma
Montare le due cerniere di gomma (1) nella giusta posizione,
come mostrato nell'immagine. Fissare con i chiodi (2), due per
ogni cerniera.
5. Posizionamento della testata della macchina sul
piano
Posizionare le cerniere metalliche (1) nei fori del corpo
macchina, quindi posizionare la macchina (2) sul piano,
facendo corrispondere i fori.
6. Montaggio del supporto guidafilo
Avvitare saldamente gli elementi del portafilo (1), serrare la vite (4)
in modo che i due gommini (2) e le rondelle (3) siano saldamente
fissati e il supporto (1) non si muova.
IT TEXI ART AUTO Istruzioni per l’uso
