C. Teoría
El transmisor emite impulsos entre el conductor defectuoso y la tierra. Esto
establece un flujo de corriente de CC en el cable, a través de la falla a la
tierra, y de vuelta a través de la tierra a la punta a tierra del transmisor. El flujo
de corriente a través de la tierra se mide mediante el sondeo de la tierra a lo
largo de la trayectoria del cable con el bastidor “A” del receptor. Debido a que
que la corriente es direccional, el medidor del receptor emite impulsos o
estímulos con cada impulso inicial en la dirección de la falla. La falla estará
ubicada entre las sondas del Bastidor “A” del receptor cuando se anula la
indicación del medidor del receptor.
2. FUNCIONAMIENTO
1. Comience en cualquiera de los extremos del conductor defectuoso.
Desconecte la potencia del conductor bajo prueba y desconecte además
todas las cargas para evitar daños debido a altas tensiones o lecturas
falsas.

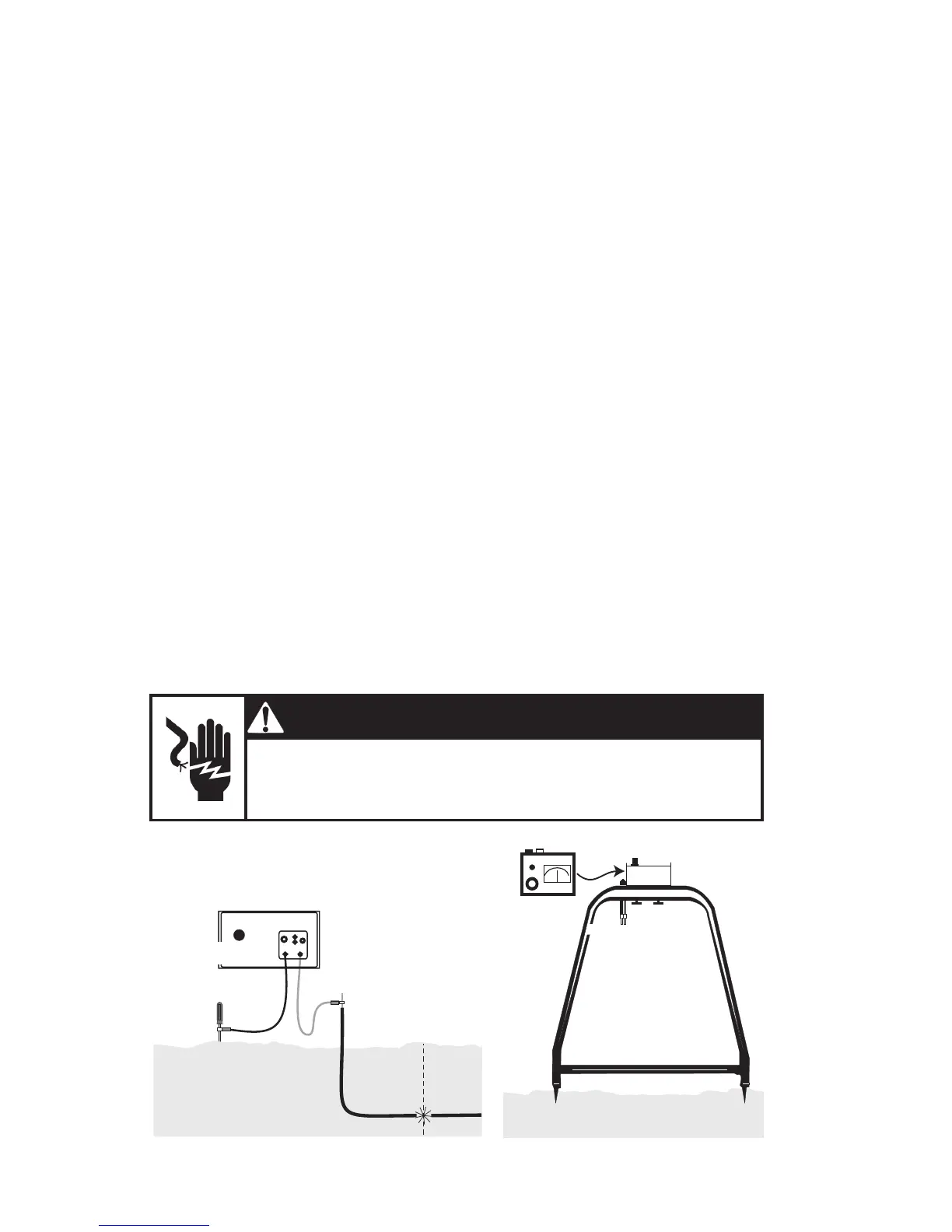

2. Con el transmisor apagado, conecte la abrazadera del cable de prueba
negro del transmisor a la punta a tierra. Inserte la punta a tierra a fondo en
el terreno. (Véase la Figura 1).
3. Con el transmisor apagado, acople el receptor al Bastidor “A” y conecte los
cables de prueba del Bastidor “A” del receptor a los conectores de entrada
del receptor – el cable de prueba negro al conector negro y el cable de
prueba rojo al conector rojo. (Véase la Figura 2).
4. Encienda el transmisor, y los impulsos darán inicio luego de un leve
retardo, en intervalos de aproximadamente tres segundos según se
escuchará a través del tono audible del transmisor.
20
No manipule los cables de prueba del transmisor, la abrazadera o el
conductor bajo prueba cuando el transmisor está encendido. De no
observarse esta advertencia pueden sufrirse graves lesiones o
incluso la muerte.
PELIGRO—PELIGRO DE DESCARGA ELÉCTRICA
