C. Théorie
L’émetteur envoie des impulsions entre le conducteur défectueux et la terre.
Cette méthode crée un courant continu (c.c.) vers le câble, à travers la fuite
de terre, et revient de la terre vers la tige de mise à la terre de l’émetteur. Le
débit de courant passant par la terre est mesuré en sondant le sol le long du
chemin du câble avec un récepteur à cadre en « A ».Puisque le courant est
directionnel, le contrôleur récepteur émet des impulsions ou des secousses à
chaque émission dirigée vers la fuite. La fuite sera localisée à mi-chemin
entre les sondes du récepteur à cadre en « A » lorsque le signal du contrôleur
récepteur est nul.
2. FONCTIONNEMENT
1. Commencez à l’une ou l’autre extrémité du conducteur défectueux.
Coupez l’alimentation du conducteur testé et débranchez toutes les
charges afin d’éviter des dommages pouvant être causés par des hautes
tensions ou des lectures erronées.

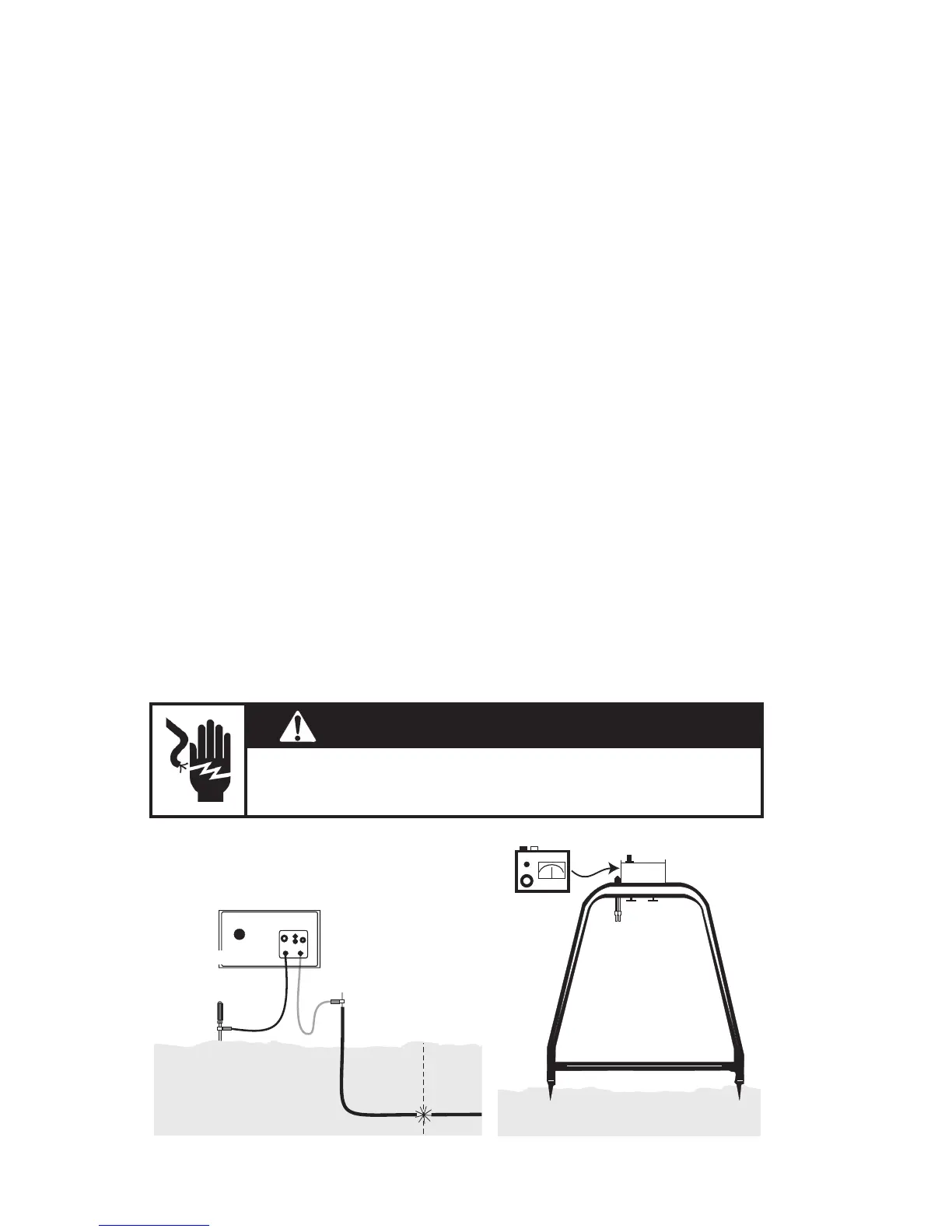

2. Lorsque l’émetteur est éteint, connectez la pince du fil émetteur noir à la
tige de mise à la terre et enfoncez profondément cette dernière. (Voir la
figure 1.)
3. Lorsque l’émetteur est désactivé, fixez le récepteur au cadre en « A » et
connectez les fils récepteurs du cadre en « A » aux prises d’entrée du
récepteur – le fil noir avec le fil noir et le fil rouge avec le fil rouge. (Voir la
figure 2.)
4. Activez l’émetteur, qui émet alors des impulsions quelques instants plus
tard à des intervalles d’environ trois secondes, comme l’indique le bippeur
de l’émetteur.
12
Ne manipulez pas les fils de l’émetteur, la pince ou encore le conduc-
teur qui est testé lorsque l’émetteur est sous tension. Le non-respect
de cet avertissement causera des blessures graves ou la mort.
DANGER—RISQUE D’ÉLECTROCUTION
