Página 3
A
B
Integral Remoto
9-13/16" 8-1/16"
13" 15"

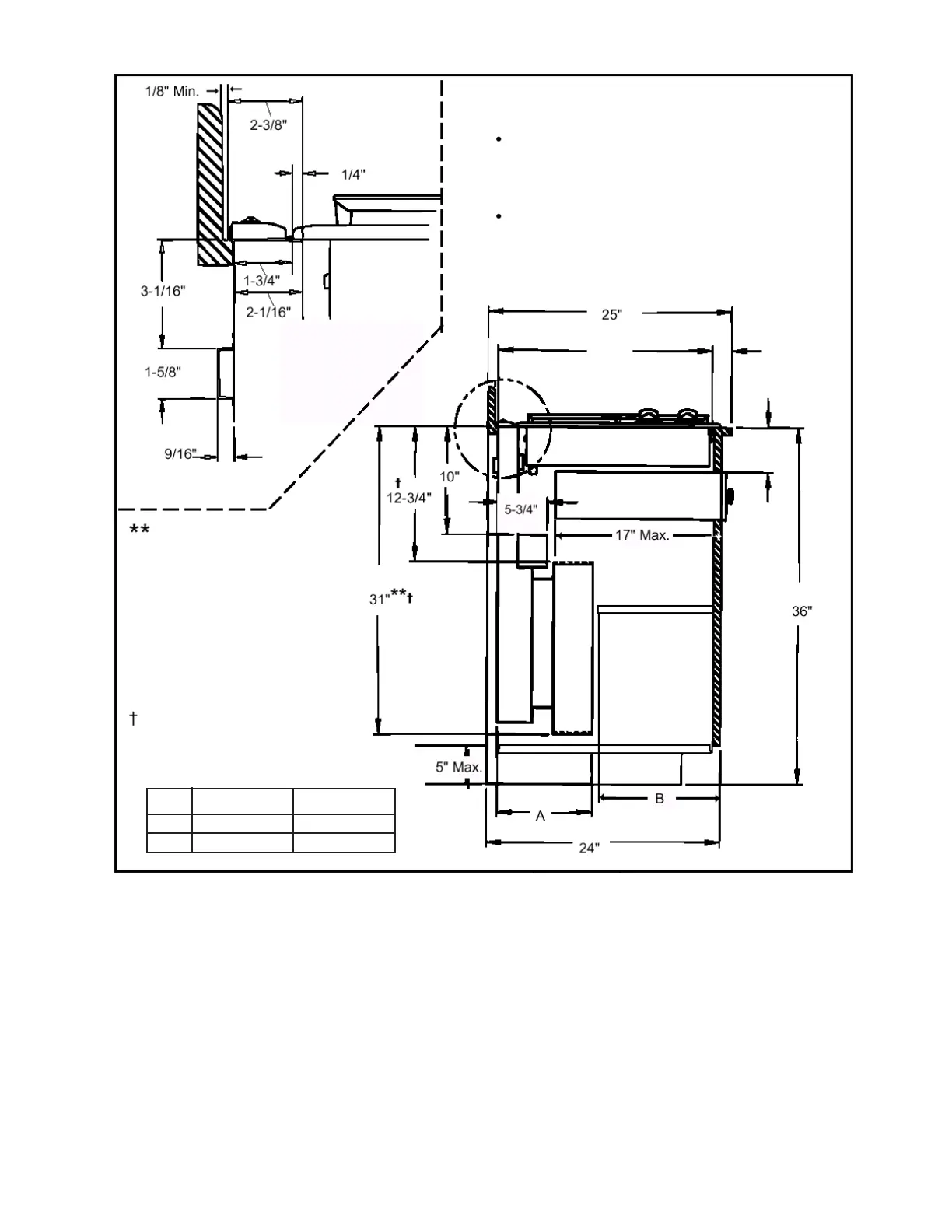

Figura 2
Profundidad
Recorte
Parrilla
Parrilla
SB (vea
Fig. 7,8)
Cajón
Los estantes deben
ser removibles
Asegúrese de evitar la interferencia con el
suministro eléctrico y de gas a la parrilla.
Para instalaciones con ventilador
integral, descargados a través del
lado izquierdo del gabinete, esta
dimensión es 32-1/8". Esta
instalación requiere un gabinete no
estándar para liberar el espacio.
F. Investigar posibles rutas de los ductos y escoger la ruta más
corta posible desde la unidad a una pared exterior o al techo
vía una pared interior y ático. Las figuras 3 hasta 6 muestran
instalaciones típicas de ductos como ejemplos. La instalación
en una isla requiere colocar los ductos debajo del piso.
Instalaciones en península generalmente requieren los ductos
a lo largo a través de los gabinetes o debajo de los espacios
para los pies en los gabinetes. Considerar posibles
interferencias con los ductos debido a bastidores y marcos de
construcción (viguetas de piso, pernos de pared, etc.) e
instalaciones de servicios (cableado eléctrico, líneas de gas,
agua o de desagüe, etc.).
G. Determinar si la ruta elegida del ducto satisfacerá los
requerimientos de desempeño del sistema de ventilación.
Para ello, debe medir las longitudes necesarias del ducto y
determinar las conexiones específicas que se requieren.
Anotar estos datos en los espacios proporcionados en la
Tabla 1 (vea Página 6). Para recorridos de ductos mayores de
100 pies (254 cm), favor de contactar al servicio de cliente
para recibir estimaciones del desempeño. Además, se deben
observar los lineamientos para instalación de ductos en la
Tabla 2 (vea Página 7) cuando desarrolla un plan para colocar
los ductos.
H. Comprar los ductos necesarios de acuerdo con la lista
desarrollada en G, arriba.
Las profundidades de estantes y cajones
depende de la profundidad y retallo de la parrilla
Ventilador
Ventilador
Las dimensiones dependen de la
dirección de descarga.
