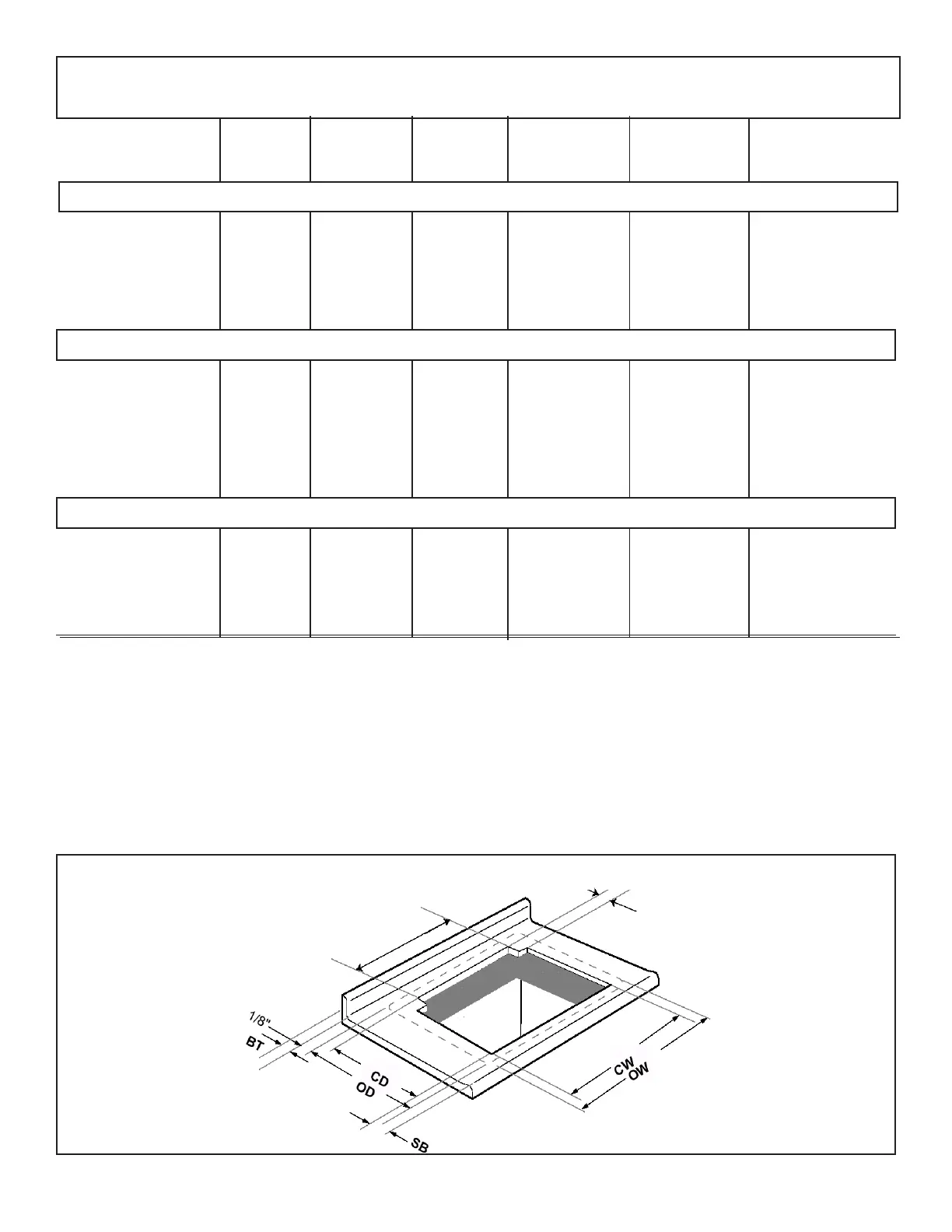

Figura 7
INSTALACIÓN CON PARRILLAS THERMADOR CUANDO SE ESPECIFICAN
Tabla 2 Notas
* La dimensión "SB" es la mínima distancia del borde
delantero de la cubierta al borde delantero del recorte.
++La dimensión "BT" es el espesor de la salpicadura trasera
que proporciona 1/4" de espacio libre entre la ventilación y
la salpicadura. Una salpicadura con radio curvado donde
hace contacto con la cubierta va a necesitar un espacio
libre adicional. Salpicaduras más gruesas requieren mayor
espacio libre. Se pueden usar salpicaduras más gruesas
aumentando las profundidades de la cubierta y del
gabinete.
Todas las dimensiones son en pulgadas y se basan en
un gabinete estándar de 24" de profundo con
cubiertas de 25".
* * Las parrillas SGC y SGCS son 1" más anchas en el
centro de la parrilla que aparece en la tabla de arriba.
Debe consultar las instrucciones de instalación de la parrilla
para más información antes de hacer los recortes.
Se proporciona el espacio libre para poder elevar la parte
superior principal con bisagras.
No. de modelo CW CD OW OD SB BT, Max++
de parilla Ancho del Profundidad Ancho Profundidad Mínimo Grosor de la
recorte del recorte general general retallo salpicadora trasera
30” Parillas: instaladas con UCV30
SGS304* 28-15/16 22-1/4 31 23-3/4 1-1/2 3/4
SGSX304* 28-15/16 22-1/4 31 23-3/4 1-1/2 3/4
CET304 28-3/4 22-1/8 31 23-7/8 2-1/2 0
CEP304 28-3/4 22-1/8 31 23-7/8 2-1/2 0
CEM304 28-3/4 22-1/8 31 23-7/8 2-1/2 0
36” Parillas: instaladas con UCV36
SGS365** 34-15/16 22-1/4 37 23-3/4 1-1/2 3/4
SGSX365** 34-15/16 22-1/4 37 23-3/4 1-1/2 3/4
CET365 34-3/4 22-1/8 37 23-7/8 2-1/2 0
CEP365 34-3/4 22-1/8 37 23-7/8 2-1/2 0
CEM365 34-3/4 22-1/8 37 23-7/8 2-1/2 0
45” Parillas: instaladas con UCV45
SGS456 43-15/16 22-1/4 46 23-3/4 1-1/2 3/4
SGSX456 43-15/16 22-1/4 46 23-3/4 1-1/2 3/4
CET456 43-3/4 22-1/8 46 23-7/8 2-1/2 0
CEP456 43-3/4 22-1/8 46 23-7/8 2-1/2 0
CEM456 43-3/4 22-1/8 46 23-7/8 2-1/2 0
TABLA 2: DIMENSIONES DE INSTALACIÓN PARA CVS30R/ 36R/ 45R CON
PARRILLA THERMADOR
CVS245: 43 3/8"
CVS236: 34 3/8"
CVS230: 28 3/8"
2 1/4"
