Thermaltake View 71 - Page 17

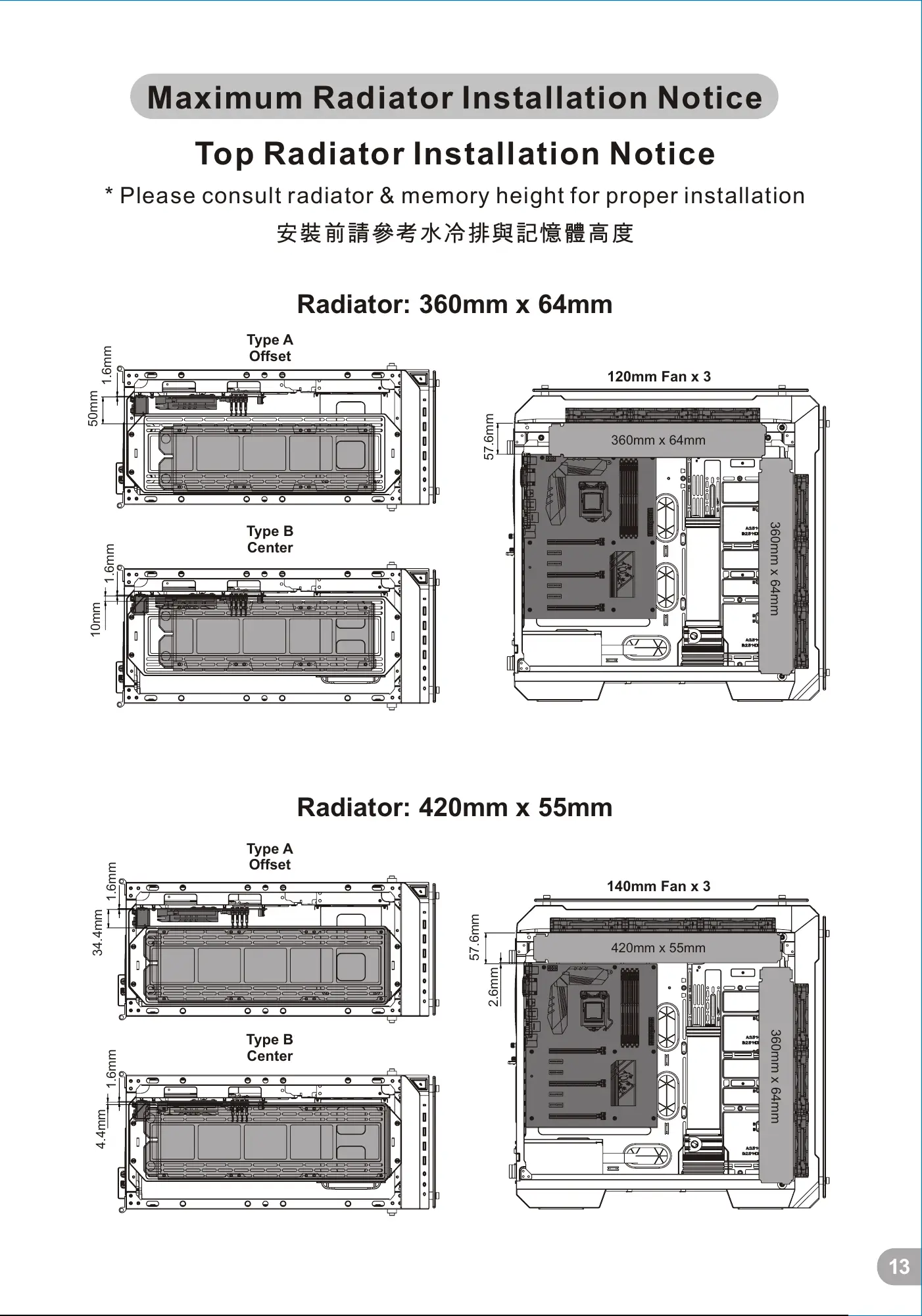

Maximum Radiator Installation Notice
Top Radiator Installation Notice
* Please consult radiator & memory height for proper installation
安裝前請參考水冷排與記憶體高度
57.6mm
1.6mm
50mm
120mm Fan x 3
1.6mm
10mm
Type A
Offset
Type B
Center
Radiator: 360mm x 64mm
Type A
Offset
Type B
Center
Radiator: 420mm x 55mm
140mm Fan x 3
57.6mm
2.6mm
1.6mm
34.4mm
1.6mm
4.4mm
360mm x 64mm
360mm x 64mm
420mm x 55mm
360mm x 64mm
Radiator installation guide
R2: Radiator 120mm series
R4: Radiator 140mm series
A2: AIO Radiator 120mm series
H1,H2: HDD Cage Location
A2
A2
A2 R2 R4R2
H1
R4
H2
H1
R2
H2
R4
H1
H2
R4
R4
R4
R4
A2
A2
A2
A2
A2 R2 R4R2
H1
R4
H2
H1
R2
H2
R4 R4
R4
12
13
