Thommen HM30 - Beschreibung; Sicherheitsangaben; Bedienung; Anschluss an das Steckernetzgerät (Option)

4
1 Beschreibung
Die THOMMEN-Meteo-Station HM30 ist ein
multifunktionales Messinstrument zur Erfas-
sung von klimatischen Daten, wie Luftdruck,
relative Feuchte und Temperaturen. Zusätz-
lich kann das HM30 als Höhenmessser ein-
gesetztwerden. Dank seiner vielseitigen
Funktionsausstattung und seiner hohen Prä-
zision eignet es sich für einen breiten Anwen-
dungsbereich.
2 Sicherheitsangaben
Die in dieser Bedienungsanleitung angege-
benen Druckwerte und Überlastbarkeiten
dürfen nicht überschritten werden, ansonsten
kann das Instrument oder ein Fühler Schaden
nehmen.
Die Interpretation der gemessenen
Werte in Bezug auf die Wetterlage
verlangt entsprechende Erfahrun-
gen. Verlassen Sie sich nie nur auf
reine Messwerte eines Instrumen-
tes bei der Beurteilung der Wetterla-
ge. Eine Wettersituation kann sehr
rasch ändern.
Beim Einsatz des Instrumentes bei
Umgebungstemperaturen unter
-10 °C sollte eine 9V-Lithium-Batte-
rie eingesetzt werden. Normale
Alkaline-Batterien vermindern bei
Kälte ihre Kapazität und könnten
plötzlich nicht mehr zum Betrieb des
HM30 ausreichen.
Das Instrument darf in explosi-
ver Umgebung nicht in Betrieb
genommen werden!
&&
&&
&
&&
&&
&
3 Bedienung
3.1 Anschluss an das Steckernetzgerät
(Option)
• Klinkenstecker des Steckernetzgerätes im
HM30 einstecken
• Steckernetzgerät an 230 V anschliessen
bzw. Speisung 230 V einschalten
Nach Ausschalten der Speisung ca. 30
Sek. warten bevor die Speisung wieder
eingeschaltet wird.
3.2 Anschlüsse für Fühler
HUM/TEMP1
→→
→→
→ Feuchte-/ Temperatur-
Kombifühler
TEMP2
→→
→→
→ Einstech-Temperatur-
fühler
Die Fühler haben eine Kabellänge von 1m.
Sie können bei Bedarf ohne Beeinträchtigung
der Genauigkeit bis max. 50m verlängert wer-
den.

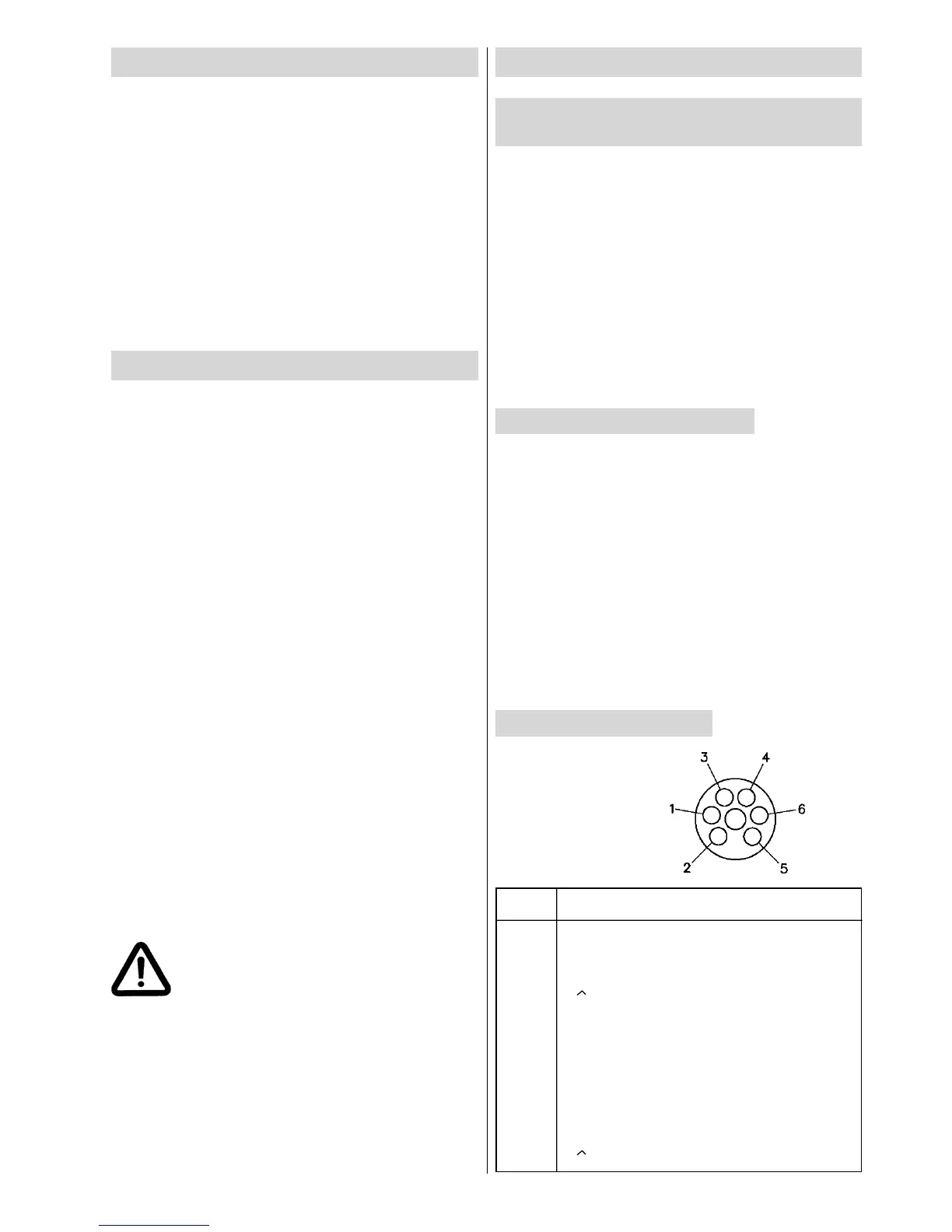

3.3 Steckerbelegung
&
HUM/TEMP1
Pin Signal
1 Stromversorgung +9 VDC
2 Temp1 Messeingang 0...1 VDC
(= -40 ... +60 °C)
3 Stromversorgung Masse
4 Temp1 / Feuchte Masse
5 ---
6 Feuchte Messeingang 0...1 VDC
(= 0 ... 100% rF)
