1 Descrizione
La stazione meteo THOMMEN HM30 è uno
strumento di misura multifunzione per la
rilevazione di dati climatici come pressione
atmosferica, umidità relativa e temperature.
Inoltre l’HM30 può essere impiegato per la
misura di altitudine. Grazie al suo
funzionamento versatile e all’elevata
precisione, esso è adatto ad un campo esteso
di impiego.
Prestazioni
2 Norme di sicurezza
I valori di pressione e i possibili sovraccarichi
riportati in questo manuale non devono essere
superati per non rischiare di danneggiare lo
strumento o qualche sensore.
L’interpretazione dei valori misurati
per dedurre la situazione del tempo
richiede la necessaria esperienza.
Non affidarsi solo ai semplici valori
misurati da uno strumento per
giudicare la situazione del tempo. Il
tempo può cambiare con grande
rapidità.
In caso di impiego dello strumento a
temperature ambiente inferiori a
-10 ºC, occorre usare una batteria al
litio da 9V. Nelle normali batterie
alcaline la capacità si riduce alle
basse temperature ed è possibile che
improvvisamente esse non siano più
in grado di assicurare il corretto
funzionamento dell’HM30.
Lo strumento non deve essere
usato in luoghi con pericolo di
esplosione!
&&
&&
&
&&
&&
&
3 Funzionamento
3.1 Collegamento all’alimentatore da
rete (opzionale)
• lnserire la spina jack dell’alimentatore
nell’HM30
• Collegare la spina dell’alimentatore al
230V o inserire l’alimentazione a 230V
Dopo ever disinserito l’alimentazione,
attendere circa 30 sec. prima di inserire
nuovamente I’alimentazione
Pin Segnale
1 Alimentazione elettrica +9 VDC
2 Ingresso di misura Temp1 0...1 VDC
(= -40 ... +60 °C)
3 Massa alimentazione elettrica
4 Temp1/ Umidità massa
5 ---
6 Ingresso di misura umidità 0...1 VDC
(= 0 ... 100% u.r.)
HUM/TEMP1
&
3.2 Connessione dei sensori
HUM/TEMP1
→→
→→
→ Sensore combinato
umidità/temperatura
TEMP2
→→
→→
→ Sensore di temperatura
a innesto
I sensori hanno un cavo lungo 1 m. Se
necessario, tali cavi possono essere prolungati
fino a 50 m senza alcuna riduzione della
precisione.

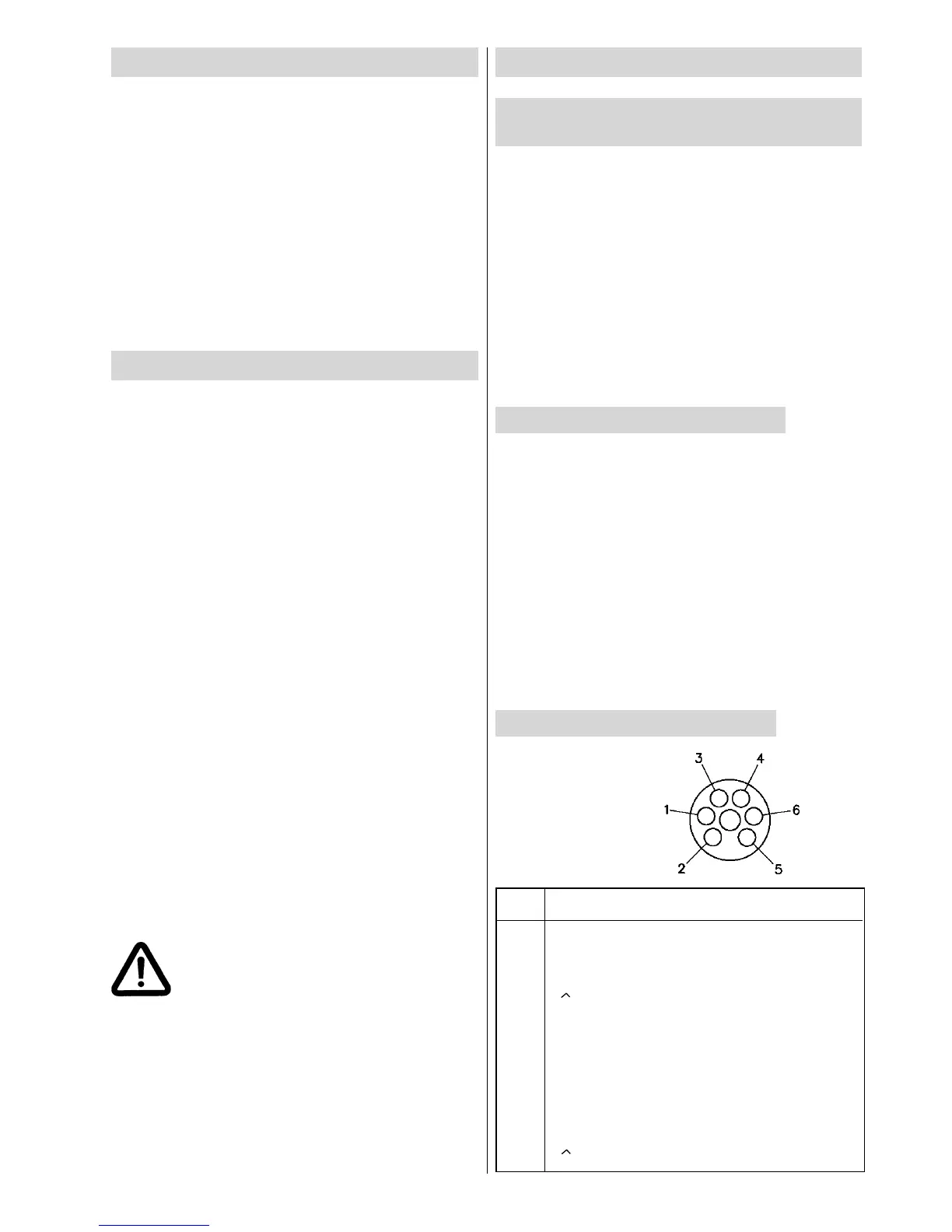

3.3 Disposizione delle spine
