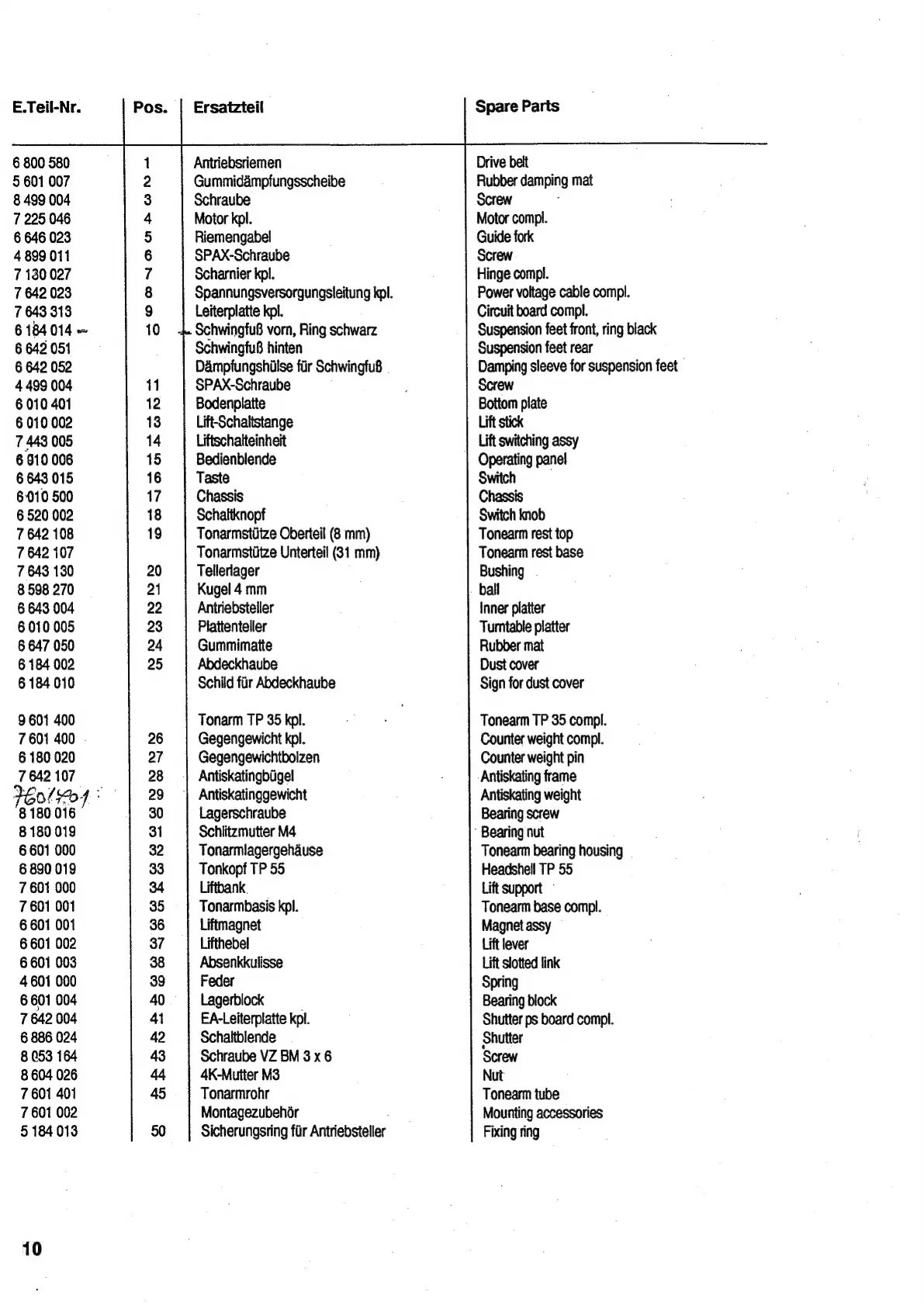

THORENS TD 280 Mk IV Service Manual

E.Teil-Nr.
6 800 580
5 601 007
8 499 004
7 225 046
6 646 023
4899 011
7 130 027
7 642 023
7 643 313
6 184014 =
6 642 051
6 642 052
4 499 004
6 010 401
6 010 002
7 443 005
6 610 006
6 643 015
6010 500
6 520 002
7 642 108
7 642 107
7 643 130
8 598 270
6 643 004
6 010 005
6 647 050
6 184 002
6 184.010
9.601 400
7601 400 ©
6 180 020
7 642 107
P6014 °
8 180 016
8 180 019
6601 000
6 890 019
7.601 000
7601 001
6601 001
6601 002
6601 003
4601 000
6 601 004
7 642 004
6 886 024
8 053 164
8 604 026
7601 401
7.601 002
5 184013
10
Pos.
]=~OON DOL WH i=)
Ersatzteil
Antriebsriemen
Gummidampfungsscheibe
Schraube
Motor kpl.
Riemengabel
SPAX-Schraube
Scharnier kpl.
Spannungsversorgungsleitung kpl.
Leiterplatte kpl.
1. Schwingfu8 vorn, Ring schwarz
SchwingfuB hinten
DAmpfungshilse fir Schwingfu8
SPAX-Schraube
Bodenplatte
Lift-Schaltstange
Liftschalteinheit
Bedienblende
Taste
Chassis
Schaltknopf
Tonarmstiitze Oberteil (8 mm)
Tonarmstitze Unterteil (31 mm)
Telleriager
Kugel 4 mm
Antriebsteller
Plattenteller
Gummimatte
Abdeckhaube
Schild fir Abdeckhaube
Tonarm TP 35 kpl.
Gegengewicht kpl.
Gegengewichtbolzen
Antiskatingbiigel
| Antiskatinggewicht
Lagerschraube
Schlitzmutter M4
Tonarmlagergehause
Tonkopf TP 55
Liftoank.
Tonarmbasis kpl.
Liftmagnet
Lifthebel
Absenkkulisse
Feder
Lagerblock
EA-Leiterplatte kpl.
Schaltblende
Schraube VZ BM 3 x6
4K-Mutter M3
Tonarmrohr
Montagezubehér
Sicherungsring fir Antriebsteller
Spare Parts
Drive bett
Rubber damping mat
Screw :
Motor compl.
Guide fork
Screw
Hinge compl.
Power voltage cable compl.
Circuit board compl.
Suspension feet front, ring black
Suspension feet rear
Damping sleeve for suspension feet
Screw
Bottom plate
Lift stick
Lift switching assy
Operating panel
Switch
Chassis
Switch knob
Tonearm rest top
Tonearm rest base
Bushing
- ball
Inner platter
Tumtable platter
Rubber mat
Dust cover
Sign for dust cover
Tonearm TP 35 compl.
Counter weight compl.
Counter weight pin
-Antiskating frame
Antiskating weight
Bearing screw
’ Bearing nut
Tonearm bearing housing
Headshell TP 55
Lift support ~
Tonearm base compl.
Magnet assy
Lift lever
Lift slotted link
Spring
Bearing block
Shutter ps board compl.
Shutter
Screw
Nut
Tonearm tube
Mounting accessories
Fixing ring

THORENS TD 280 Mk IV Specifications
