SSG
19
SSG000\08
12-2005

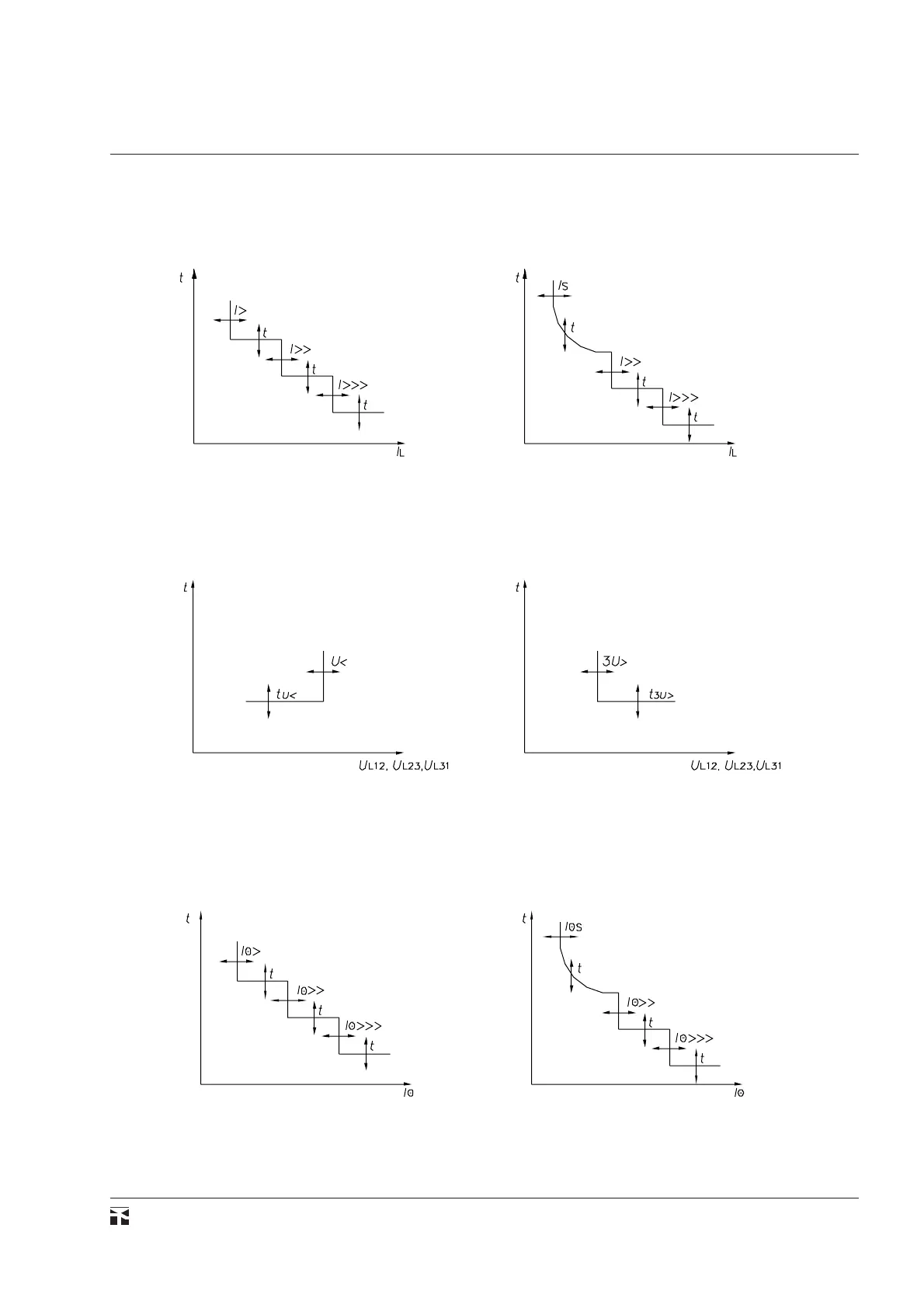

Caratteristiche d'intervento Operating characteristics
Fig. 5, 6 - General operation time characteristic curve for the
directional overcurrent function (67).
Fig. 5, 6 - Caratteristica generale del tempo d'intervento per la
funzione di massima corrente direzionale (67).
Fig. 1, 2 - Caratteristica generale del tempo d'intervento per la
funzione di massima corrente non direzionale (50-51).
Fig. 1, 2 - General operation time characteristic curve for the non-
directional overcurrent function (50-51).
Fig. 3, 4 - Caratteristica generale del tempo d'intervento per la
funzione di minima tensione (27) e di presenza tensione (59T)
NOTA - La funzione di minima tensione interviene quando almeno una tensione d'entrata
scende sotto la soglia; la funzione di presenza tensione interviene quando tutte le
tensioni d'entrata superano la soglia.
Fig. 3, 4 - General operation time characteristic curve for the
undervoltage (and live line monitoring (59T) functions.
NOTE - The undervoltage functions operates whenever any one of the input voltages
drops under the threshold; the live line function operates whenever all the input
voltages exceed the threshold.
