Thytronic SSG

SSG
21
SSG000\08
12-2005

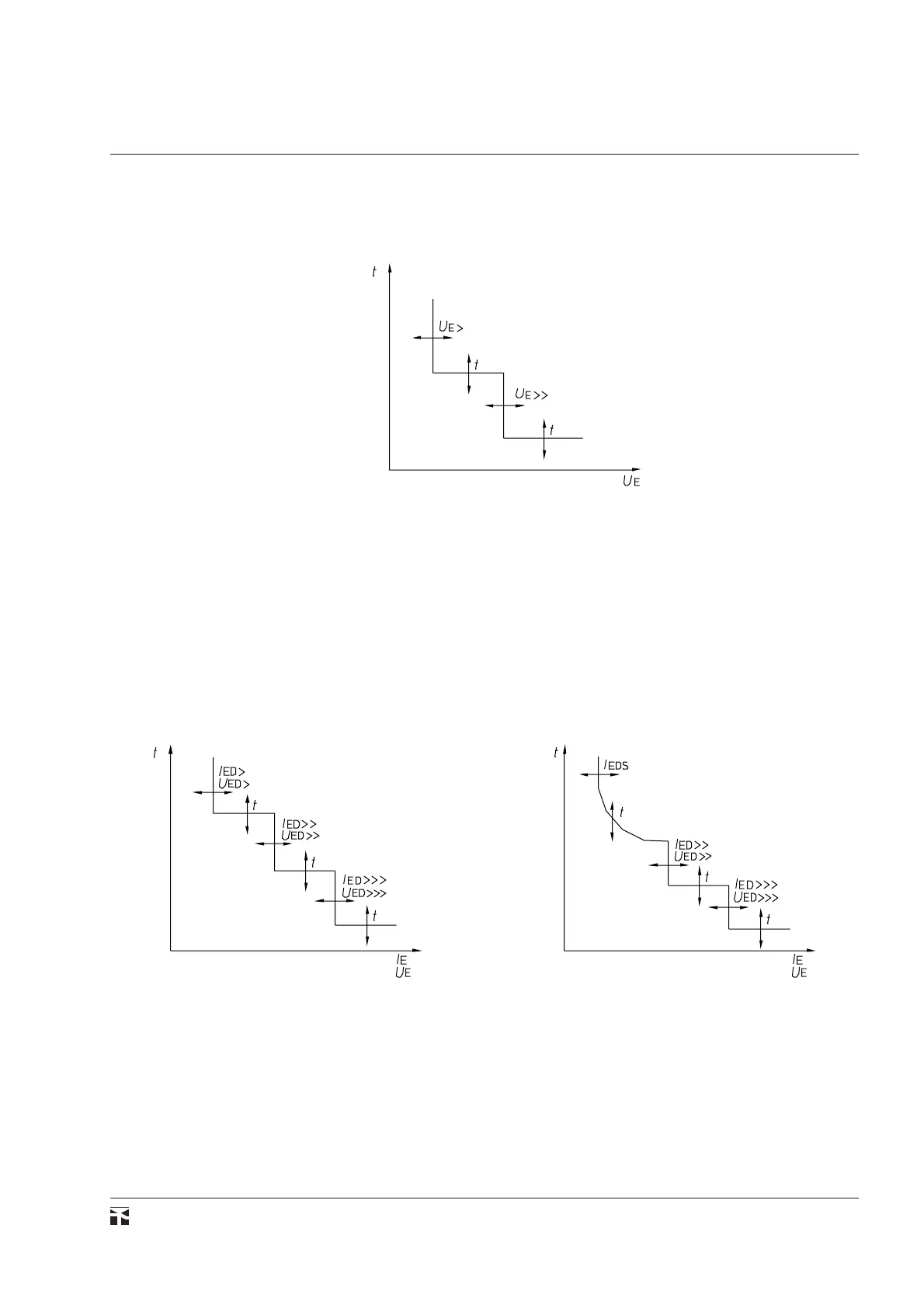

Fig. 10 - General operation time characteristic curve for the
residual voltage function (59N).
Fig. 10 - Caratteristica generale del tempo d'intervento per la
funzione di massima tensione residua (59N).
Fig.11, 12 - Caratteristica generale del tempo d'intervento per la
funzione direzionale di guasto a terra (67N).
NOTA - Il calcolo del tempo d'intervento, qualora venga selezionata la funzione 67N
a tempo dipendente, si basa sul valore della sola corrente residua.
Fig. 11, 12 - General operation time characteristic curves for the
earth fault directional function (67N).
NOTE - Trip time processing, if dependent time characteristic is selected, is found
on the earth fault current value.
