Thytronic SSG - Page 22

SSG000\08
12-2005
22

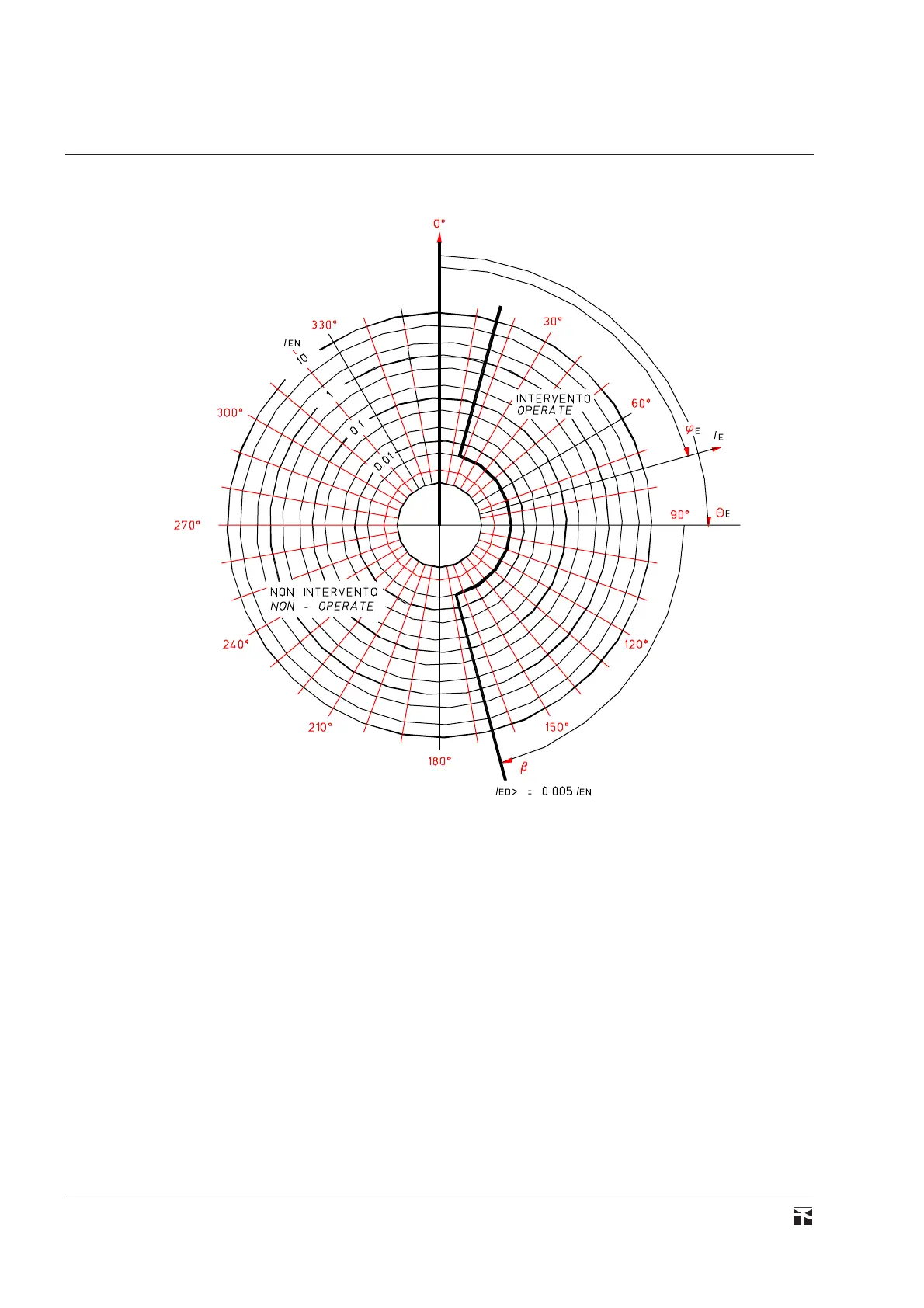

Fig. 13 - Caratteristica polare d'intervento corrente-sfasamento
per la funzione direzionale di guasto a terra (67N), con
predisposizione
I
ED
> = 0.005 I
EN
, θ
E
> = 90 °, β> = 75 °.
Fig. 13 - Operation characteristic curve of current versus phase
difference for the directional earth fault function (67N), with
setting I
ED
> = 0.005 I
EN
, θ
E
> = 90 °, β> = 75 °.
