6)
❏
Para remover la recámara
de la recámara base haga
presion sobre el boton
en el
lado derecho de la base y luego
deslicela hacia afuera. Guarde las
herramientas despues de usarlas
(como se muestra 2 llaves Allan y
aceite.
• Para remover el mango del recibidor inferior :
❏
Remueva los
dos pasadores largos
/ y empuje el recibidor inferior
aparte de el recibidor superior .
Desensamble del Recibidor
❏
Los protectores para ojos diseñados para paintball deben ser usados
por los jugadores y cualquier persona que este en el rango de alcance.
•
Para tener acceso al gatillo:
❏
Hale la platina
izquierda hacia afuera del gatillo
. No remueva
los 5 pines de la platina derecha. (Ver partes en
position - ver pagina 8).
•
Para remover el ensamble de el recibidor inferior ( mango ) :
❏
De vuelta al seguro hacia arriba y
❏
luego empujelo hacia
afuera de el lado izquierdo del recibidor inferior.
❏
Con mucho cuidado levante el ensamble del
gatillo
y mantengalo intacto.
•
Para remover la linea de gas Tombstone de el recibidor superior:
❏
Remueva el recibidor inferior ( mango) ver arriba.
❏
Remueva
el pasador largo
de el recibidor superior.
❏
Remueva la recámara
de la recámara base haciendo presion sobre el botón de la
recámara
( en el lado derecho de la base de la recámara ), luego
deslice la recámara hacia afuera. Deslice la base de la recámara
hacia atras hasta que se detenga, luego hacia abajo.
❏
Empuje la
linea de gas
para remover la linea de gas/Tombstone. NOTA: Si
usted retira la linea de gas de el Tombstone, durante la reinstalacion,
inspeccione y engrase el anillo-O y tenga cuidado de no apretarlo
demasiado para no rodar las partes.
1211

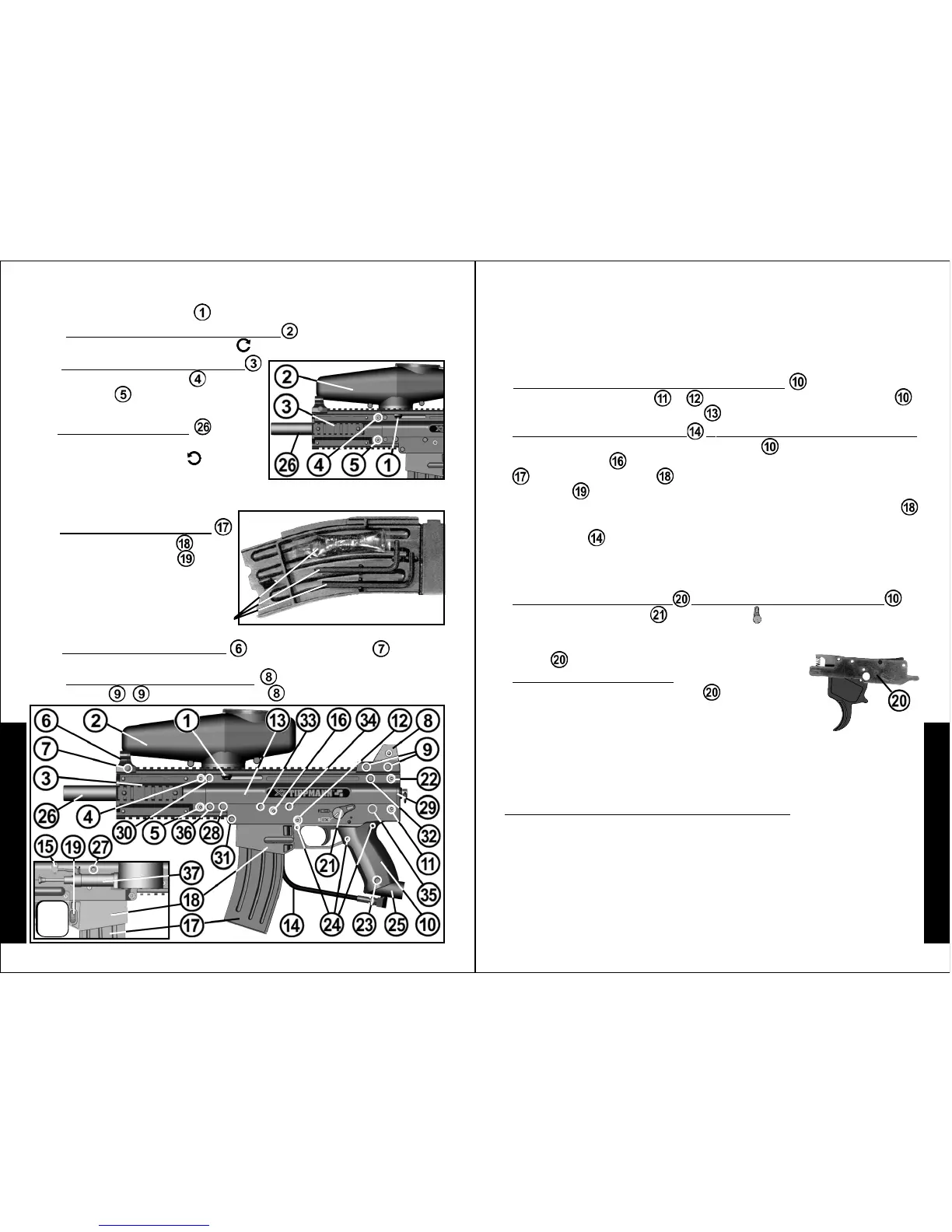

Desensamble / Ensamble del Recibidor
( continua en la página 13 )
Desensamble / Ensamble del Marcador ( viene de la página 11 )Desensamble / Ensamble del Marcador (continued from page 10)
7)
❏
Para remover el lado frontal : remueva el tornillo y deslice
el frente hacia afuera.
8)
❏
Para remover el lado trasero : remueva los 2 tornillos
posteriores
/ y el lado trasero .
❏
Primero: haga los pasos 1), 2), 3), 4), 5), 6), 7) y 8) como se describe
en las pagina 11 y 12 antes de empezar el desensambe de el recibidor.
HERRAMIENTAS: La recámara contiene, herramientas y aceite
lubricante para su marcador.
E
S
P
A
Ñ
O
L
E
S
P
A
Ñ
O
L
Remosion e Instalacion de la Guia del Ensamble
NOTA: no es necesario desensamblar el recibidor superior para tener
acceso y mantenimiento de la Guia del ensamble partes internas.
Para remover las partes de la guia de ensamble:
❏
tornillo frontal,
❏
tubo de potencia,
❏
válvula,
❏
tornillo trasero /
❏
insercion tornillo
trasero,
❏
brazo conector,
❏
pasador del resorte guia,
❏
resorte del
guia y
❏
tapa posterior: (Estas partes se muestran en las paginas7y8).
1)
❏
Siga las instrucciones para
❏
Descargar su Marcador y
❏
Remoción Del Cilindro De Suministro De Aire como se explica en la
página 10 y nunca desensamble el marcador mientras este
presurizado.
❏
Coloque el marcador en la posición de
desengatillado, antes de iniciar el proceso de desensamble. Si su
Vista
lado
derecho
3)
❏
Para remover la tolva de municion : de vuelta a la tolva en
sentido de las manecillas del reloj
y luego levantela.
4)
❏
Para remover el mango anterior :
Remueva el pasador corto
/yel
pasador largo
y deslice la porcion
anterior del mango.
5)
❏
Para remover el barril :
De vuelta al barril en sentido contrario
a las manecillas del reloj
para
removerlo.
gatillo y suelte la manija hacia adelante con lo cual quedara
desengatillado el marcador
.
Desensamble / Ensamble del Marcador
( continua en la página 12 )
