5. Montáž
01
02
03
04
05
06

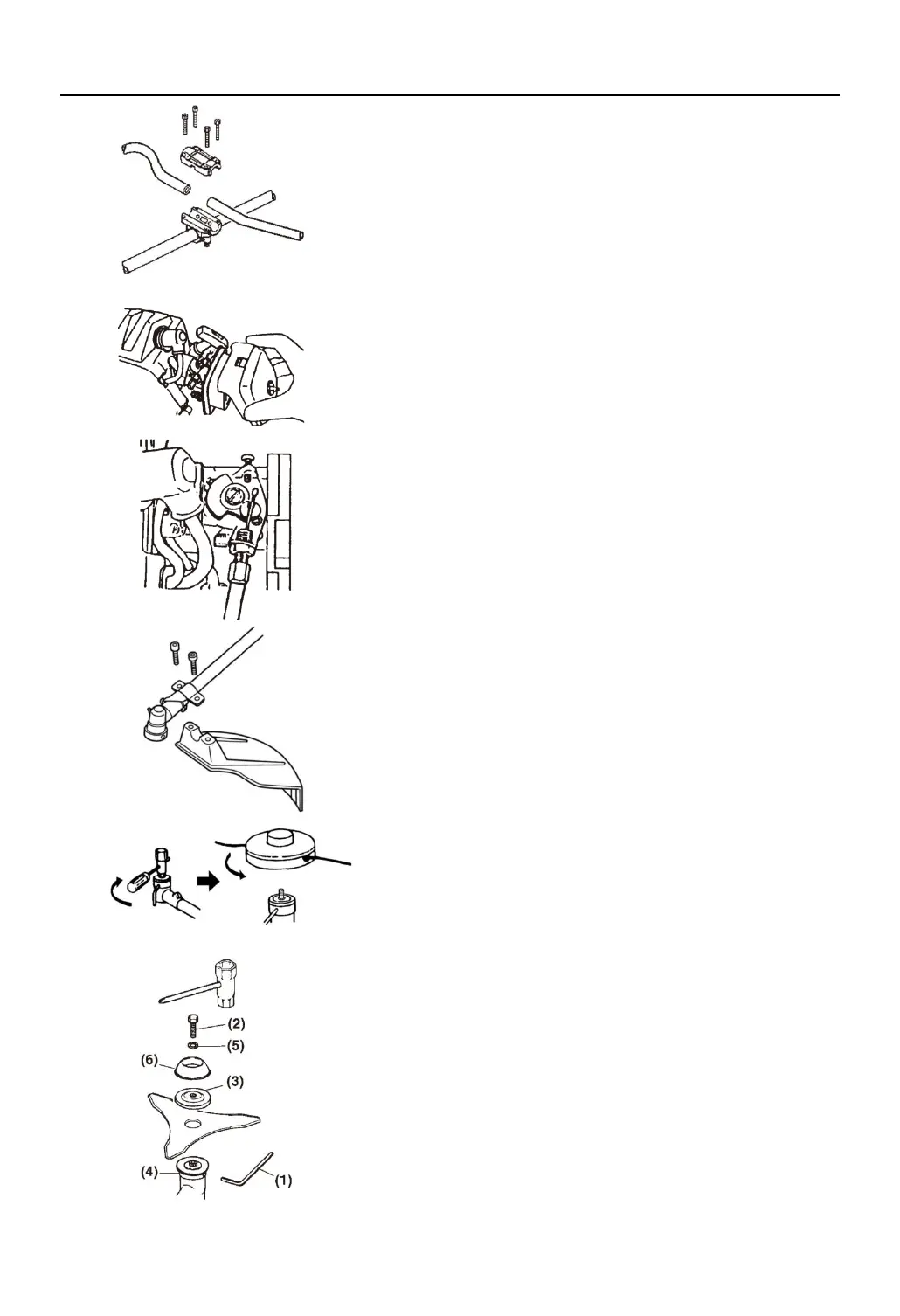

■ MONTÁŽ RUKOVÄTE (01)
1. Uvoľnite 4 skrutky na vrchnom kryte a vložte
obidve rukoväte. Naspäť utiahnite skrutky.
2. Vložte rukoväť do držiaka a zakryte to vrchným
krytom. Pevne utiahnite kryt.
■ PRIPOJENIE PLYNOVÉHO LANKA (02, 03)
1. Demontujte kryt vzduchového filtra.
2. Pripojte koniec plynového lanka do spoja
v hornej časti karburátora.
■ MONTÁŽ OCHRANNÉHO KRYTU (04)
Primontujte ochranný kryt pomocou skrutiek
k tyči. Použite podložky medzi krytom a tyčou.
■ MONTÁŽ REZNEJ HLAVY (05)
1. Zablokujte hriadeľ priložením šesťhrannej tyče
do horného držadla a púzdra.
2. Rezaciu hlavu naskrutkujte a pevne utiahnite.
■ MONTÁŽ REZNEJ HLAVY (06)
1. Vložte zohnutú tyč (1) do otvorov na boku na
vnútornom držadle (4) a prevodovky.
2. Odstáňte skrutku noža (ľaváci) (2) a vonkajšie
držadlo (3) z prevodovky.
3. Položte nôže na vnútorné držadlo (4).
Skontrolujte či to všetko sedí (4).
4. Položte vonkajšie držadlo (3) na prevodovku.
5. Utiahnite skrutku noža (2) so spružinovou
podložkou (5) a krytom skrutky (6).
