①主目盛の 100 の数字線が、副目盛のすぐ上に見え
ている時に、副目盛 0 数字線が主目盛基本線につ
いた状態が 100cN・m です。（図 3）
ここから副目盛を右（UP）方向に 1 回転させると
120cN・m になり、副目盛を左（DOWN）方向
に 1 回転させると 80cN・m になります。（副目盛
は 1 回転で 20cN・m となります。また、副目盛
の 1 目盛は 2cN・m です）
② 100cN・m の時、右回りで副目盛を 0 から 2 へ
回転させると、102cN・m となります。（図 4）
③ 100cN・m の時、左回りで副目盛を 0 から 18 へ
回転させると、98cN・m となります。（図 5）

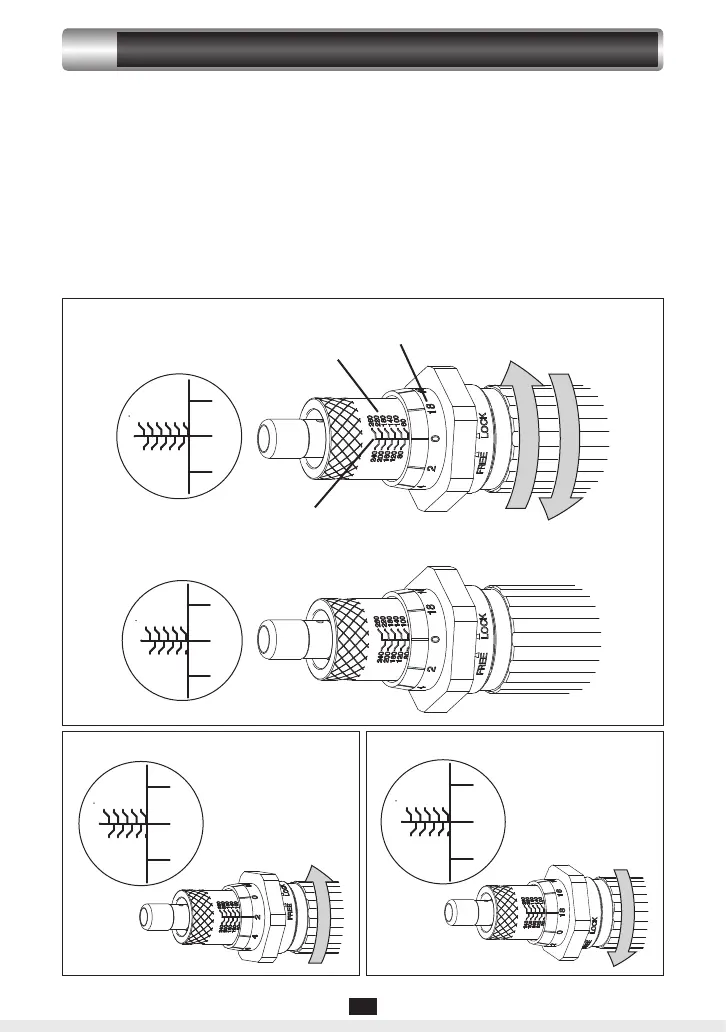

qFigure 3 shows the setting of 100cN・m
(major scale points 100, minor scale points
0).
Minor scale has 2cN・m of one graduation,
and moves 20cN・m in one rotation.
Making one rotation clockwise sets 120c N・m .
Making one rotation counterclockwise sets
80c
N・m .
wFrom the setting of 100cN・m, turning the
minor scale clockwise to the scale marking
of 2 sets 102cN・m. (Fig.4)
eFrom the setting of 100cN・m, turning the
minor scale counterclockwise to the scale
marking of 18 sets 98cN・m (Fig.5)
主目盛
Main Scale
主目盛基本線
Main Scale Base Line
副目盛
Graduation Sup.
上がる（右回り）
Up
下がる（左回り）
Down
cNm
60 100 140 180 220 260
240 200 160 120
80
0
18
2
80
100 140 180 220 260
240 200 160 120
0
18
2
cNm
図3
Fig.3
80
100 140 180 220 260
240 200 160 120
18
16
0
cNm
図5
Fig.5
80
100 140 180 220 260
240 200 160 120
2
0
4
cNm
図4
Fig.4
5
トルクセット方法
Torque Set
4
