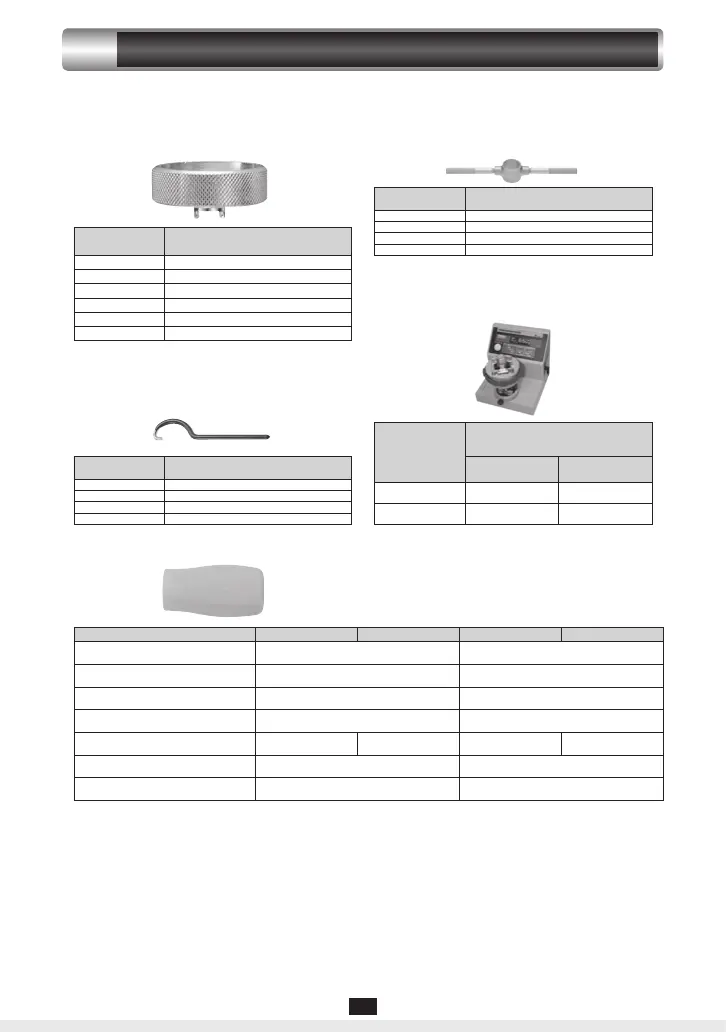

Tohnichi MLD series User Manual

RTD、LTD 用 調整工具
ADJUSTING TOOL
RTD,LTD 型のゼロ調整に使用します。
This tool is used to adjust the torque of the RTD and
LTD torque drivers.
トルクドライバ用樹脂ハンドル
RESINE HANDLE FOR TORQUE DRIVER
補助締具
TIGHTNING TOOL FOR LTD
大型 LTD 型の締め付けを容易にします。
This tool makes tightening with the large LTD tool much
easier.
トルクドライバテスタ
TORQUE DRIVER TESTER
トルクドライバの検査、調整に使用します。
This tester is used for torque driver calibration.
7
トルクドライバオプション （専用工具）
Option
RTD、LTD 用プレセットフックスパナ
PRESET HOOK SPANNER FOR RTD/LTD
中・大型 RTD、LTD 型のトルクセットを容易にします。
This tool makes it easier to set the torque for mid to
large capacity RTD and LTD drivers.
カタログ No.
CatalogNo.
適用機種
Usedfor
51 RTD15CN、30CN/LTD
46 RTD60CN/LTD
1046 RTD120CN/LTD
47 RTD260CN/LTD
48 RTD500CN/LTD
49 LTD1000CN
カタログ No.
CatalogNo.
適用機種
Usedfor
52 RTD260CN/LTD
53 RTD500CN/LTD
54 LTD1000CN
55 LTD2000CN
カタログ No.
CatalogNo.
適用機種
Usedfor
31 RTD500CN/LTD/NTD/RNTD
32 LTD1000CN/NTD
40 LTD2000CN
1031 RTDLS500CN/RNTDLS500CN
型式
MODEL
トルク測定範囲
CAPACITY
cN・m
最小〜最大
MIN MAX
1digit
TDT60CN3 2 〜 60 0.005
TDT600CN3 20 〜 600 0.05
型式Model RTD120CN LTD120CN RTD260CN LTD260CN
六角二面幅最大値 （mm）
WidthAcrossFlatMax（mm）
33 41
六角対角 最大幅 （mm）
WidthAcrossCornerMax（mm）
35 44
長さ （mm）
Length（mm）
67 81
ドライバ取り付け時全長（mm）
OverallLength （mm）
130 150
標準色 StandardColor
オレンジ（ORANGE） 灰（GRAY） オレンジ（ORANGE） 灰（GRAY）
オプション色 OptionColor
オレンジ/灰/黒/緑/赤/青
ORANGE/GRAY/BLACK/GREEN/RED/BLUE
オレンジ / 灰
ORANGE/GRAY
カタログ No ／ Catalog No. 850/851/852/853/854/855 856/857
