Tohnichi QSP Series User Manual

■

東日シグナル式トルクレンチ
ＱＳＰ・ＱＳＰ
−
ＭＨ・ＣＳＰ・ＣＳＰ
−
ＭＨ
5
QSP3・QSP4・CSP3・CSP4

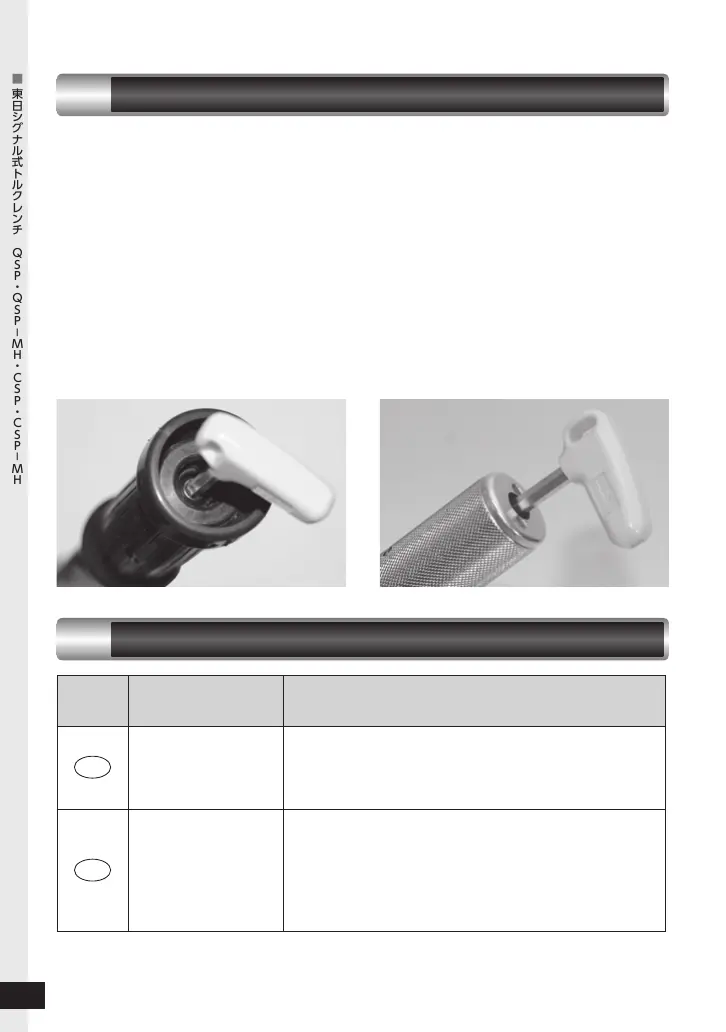

1.本体後部の六角穴に調整工具を差し込
む。
注）調整工具は付属品では有りません。
2.差し込んだ調整工具を回し
、トルクレ
ンチテスタ
（DOT・DOTE・TF）で
調整しトルクを合わせます。
調整工具を時計方向に回すと、トルク
値が上がり、反時計方向に回すと、ト
ルク値が下がります。
＊プリロック機構の採用で、トルクセッ
ト後のロックは必要ありません。
For QSP3, QSP4, CSP3, CSP4 model
1. Insert a Adjusting tool into a adjusting
hole.
Note : Adjusting tool is not standard
accessory.
2. Set torque by Adjusting tool, with
torque wrench tester, DOT, DOTE or
TF models.
Turn the Adjusting tool clockwise to
add torque value, and turn counter-
clockwise to reduce torque value.
☆No need lock after toeque set.
カタログ
No.
2 . 5×1 . 5×6
4×2 . 5×8
QSP25N3-1/4
QSP25N3（-MH）
QSP1.5N4,QSP3N4
QSP6N4,QSP12N4
CSP25N3X10D（-MH）
CSP1.5N4X8D,CSP3N4X8D
CSP6N4X8D,CSP12N4X8D
QSP50N3（-MH）
QSP100N4-3/8
QSP100N4（-MH）
QSP140N3（-MH）
QSP200N4
QSP280N3-1/2
QSP280N3
CSP50N3X12D（-MH）
CSP50N3X15D（-MH）
CSP100N3X15D（-MH）
CSP140N3X15D（-MH）
CSP200N3X19D
CSP280N3Ｘ22D
先端部寸法
対辺穴径深さ
WidthHoleSizeDepth
適用機種
ApplicableModels
931
930
4
トルクセットの方法
How to set the torque
5
専用工具
Adjusting tool
QSP/CSP QSP-MH/CSP-MH
