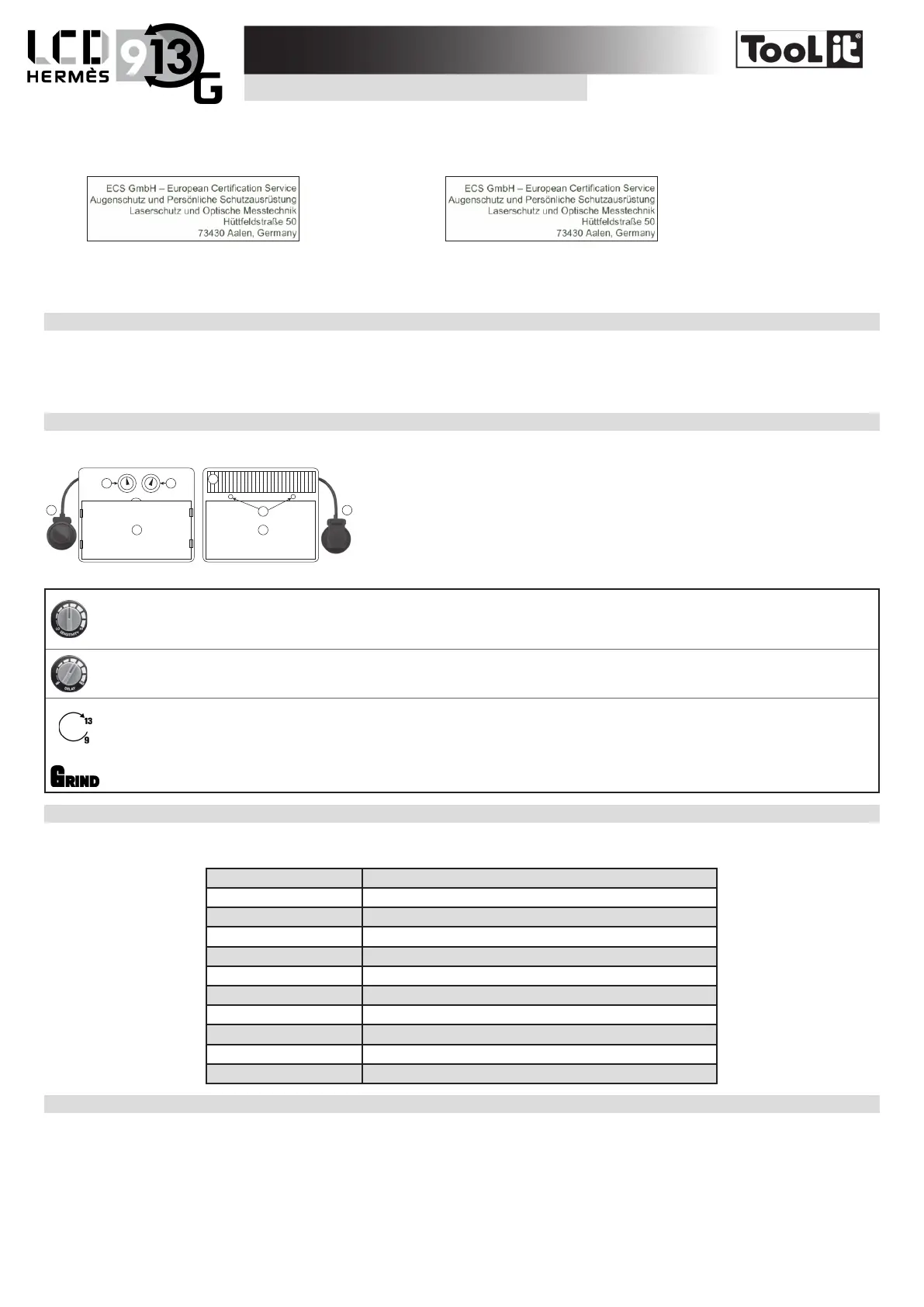

20
IT
La maschera PROMAX LCD 9.13 G è conforme alla direttiva 89/686 CEE relativa alle attrezzature di protezione individuale. Questa conformità è stabilita dal rispetto delle
norme EN 175, EN 166, EN 168 e EN 379.
Enti noticati
Cellula : Casco / Schermo iniziale :
N° identicazione: 1883 N° identicazione: 1883
Questo manuale è destinato ad aiutarvi nell’utilizzo della maschera PROMAX LCD 9.13 G, consegnata pronta per l’impiego. Per la vostra protezione, leggete attentamente
queste istruzioni prima dell’uso e informatevi correttamente dal vostro responsabile della sicurezza.
PRIMA DELL’USO
-Vericare il buono stato generale della maschera, le regolazioni della crociera.
-Vericare il buon posizionamento e lo stato degli schermi di protezione e del ltro. In caso di anomalia, procedere alla sua rimessa in buono stato.
-Vericare che i 2 rilevatori (6) e la cellula (4) non siano otturati da polveri o da detriti.
-Vericare che le pellicole protettive vengano rimosse dagli schermi di protezione esterna ed interna.
-Vericate se il livello di protezione corrisponde ai metodi di saldatura impiegati. Per aiutarvi nella vostra scelta, basatevi sulla tabella «Metodi di saldatura».
FUNZIONAMENTO
La maschera optoelettronica PROMAX LCD 9.13 G commuta instantaneamente dallo stato chiaro a quello scuro con l’innesco dell’arco, e ritorna allo stato chiaro quando si
arresta l’arco.
1 2
3 5
6
4
77
1. Potenziometro «sensitivity» sensibilità
2. Potenziometro «Delay» ritardo
3. Schermo di protezione
4. Cellula solare
5. Filtro
6. Rilevatori
7. Potenziometro «saldatura-molatura»
• Potenziometro interno « Sensitivity » : Regolazione di sensibilità in funzione di :
- luce ambiente : In assenza di saldatura, tenere il bottone sulla posizione + sensible (max), poi ritornare progressivamente verso il « min » no a quando la
cellula passa al chiaro.
- Del procedimento di saldatura : Posizione « max » per la saldatura TIG bassa intensità / Posizione media per la maggior parte dei procedimenti di saldatura
• Potenziometro interno « Delay » : Tempo di ritorno allo stato chiaro.
Permette di ritardare il tempo di ritorno allo stato chiaro per proteggersi dalle radiazioni al termine della saldatura.
• Potenziometro esterno saldatura/molatura :
- Posizione saldatura :
La tinta scura può essere regolata da 9 a 13 grazie ad un pulsante esterno.
- Posizione « GRIND » : Per le operazioni diverse dalla saldatura tipo molatura, è possibile scollegare il sensore passando sulla modalità «GRIND» (molatura).
ATTENZIONE : fate attenzione a riposizionare il potenziometro esterno su « saldatura » prima di ogni operazione di saldatura.
PRECAUZIONI
• La maschera è utilizzabile per tutti i tipi di saldatura eccetto la saldatura ossiacetilenica, la saldatura laser e a gas.
• Uno schermo di protezione esterno e interno deve essere posizionato sistematicamente da una parte e dall’altra del ltro. L’assenza dello schermo può causare dei danni
irreversibili e un pericolo per la vostra sicurezza.
Tinta chiara 4
Tinta scura sept-13
Dimensione del ltro 104 x 55 x 9 mm
Tempo di reazione 0,00025 s
Alimentazione Solare
Peso 385 gr
Campo visivo 100 x 49 mm
Campo di applicazione MMA 5>400A / TIG 5>300A / MIG-MAG 5>400A / Molatura
Garanzia 1 anno
Tempo di utilizzo -5°C / + 55°C
Temperatura di stoccaggio -20°C / + 70°C
REGOLAZIONE CROCIERA
La maschera PROMAX LCD 9.13 G è dotata di una crociera che offre 4 regolazioni al saldatore : larghezza, altezza (1), inclinazione (2) e regolazione longitudinale (3)
