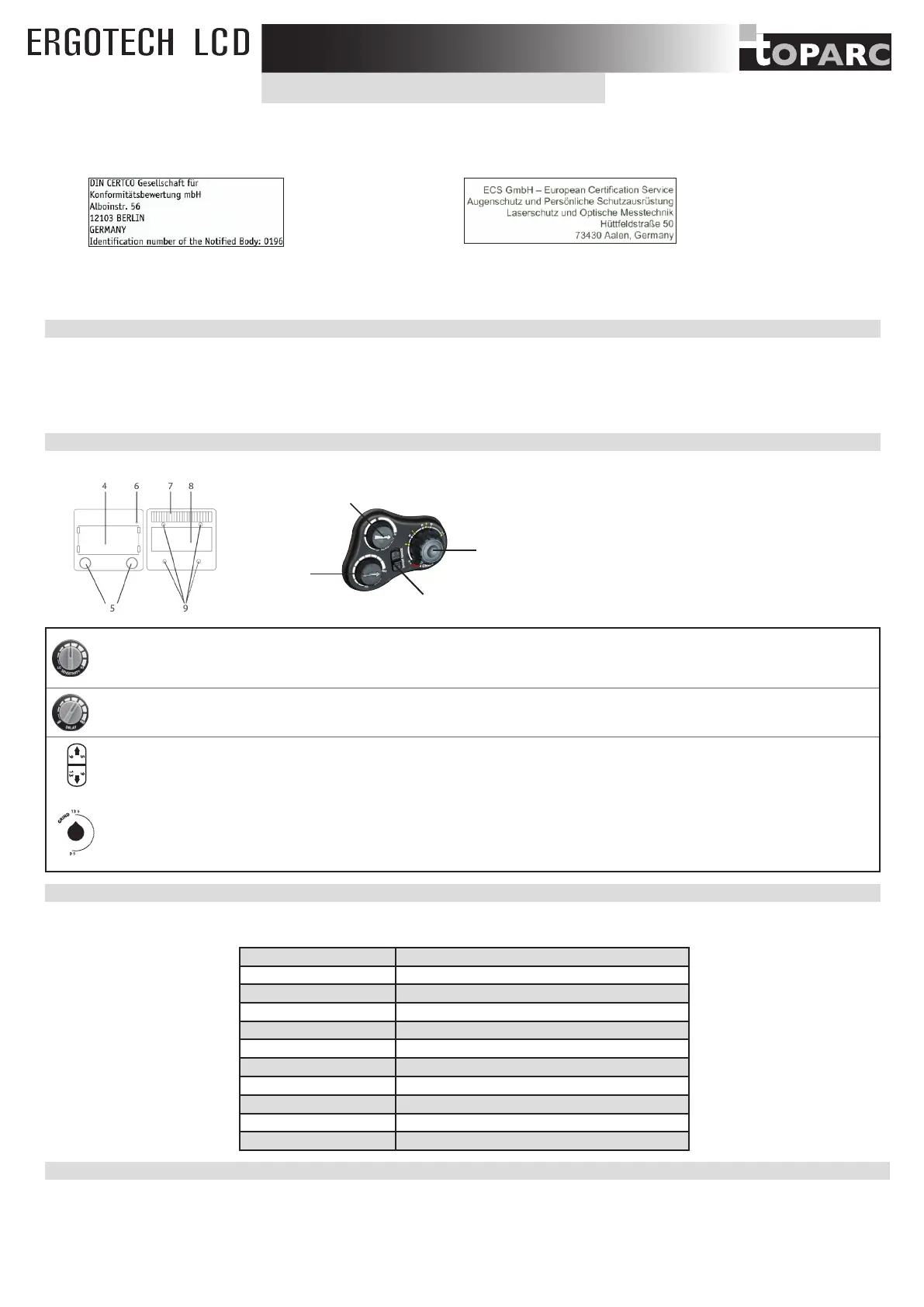

Toparc ERGOTECH LCD - Antes de Su Uso

11
La máscara ERGOTECH se ajusta a las directivas 89/686 CEE sobre los equipos de protección individual. Esta conformidad se establece por el cumplimiento de las normas EN
175, EN 166, EN 168 y EN 379.
Organismos noticados:
Célula: Capucha / Pantalla de protección :
Nº de identicación: 0196 Nº de identicación: 1883
Este manual le ayudará a entender el uso de la máscara ERGOTECH, la cual está lista para usarse. Lea atentamente estas instrucciones para su protección antes de su uso e
infórmese adecuadamente de la protección que necesita.
ANTES DE SU USO
- Compruebe el buen estado general de la máscara y los ajustes de la sujeción para la cabeza.
- Compruebe el buen posicionamiento de la máscara y el estado de las pantallas protectoras y del ltro. En caso de anomalía, póngalo como debe ser.
- Compruebe que los 4 detectores y la célula no estén obstruidos por el polvo o por restos.
- Compruebe que los lms protectores estén retirados de las pantallas de protección exterior e interior.
- Compruebe que el indicador rojo (6) esté apagado, cambie las pilas de lo contrario (5).
- Compruebe que el nivel de protección corresponda a los procedimientos de soldadura empleados. Para elegir el nivel, véase la tabla de «procesos de soldadura».
FUNCIONAMIENTO
La máscara optoelectrónica ERGOTECH cambia de claro a oscuro con el cebado del arco, y vuelve al estado claro cuando el arco se detiene.
10
3
2
1
1. Conmutador de tinte 5-9/9-13.
2. Potenciómetro «Delay»
3. Potenciómetro «sensitivity»
4. Pantalla de protección
5. Pila litio (CR2450)
6. Indicador de alarma de carga débil
7. Célula solar
8. Filtro
9. Sensores
10. Potenciómetro «Weld-Grind»
(soldadura - amoladora)
• Potenciómetro externo « Sensitivity » : Ajuste de la sensibilidad en función de :
- La luz ambiente: cuando no esté soldando, ponga el botón en la posición más sensible (máx), y vaya disminuyendo progresivamente hacia « min » hasta
que la célula se aclare.
- Durante la soldadura : En « max » para la soldadura TIG de baja intensidad / Posición media para la mayoría de soldaduras
• Potenciómetro externo « Delay » : tiempo de retorno al estado claro.
Permite retardar el tiempo de retorno al estado claro para protegerse de la radiación del nal de la soldadura.
El conmutador exterior permite elegir la zona de ajuste, entre 5 y 9 o entre 9 y 13.
El botón exterior permite ajuste el tinte en función de la posición del conmutador interior.
- Posición « GRIND » : Para las operaciones que no son de soldadura, como el pulido, se puede desconectar los sensores con el modo “GRIND”.
Cuidado: Vuelva a ponerlo en WELD antes de cualquier operación de soldadura.
PRECAUCIONES
• La máscara se puede usar para todos los tipos de procesos de soldadura excepto la soldadura con Oxyacetyleno, la soldadura láser y al gas.
• Debe haber siempre una pantalla protectora a ambos lados del ltro. La ausencia de estas pantallas puede provocar daños irreversibles y poner en peligro su seguridad.
Tinte claro 4
Tinte oscuro 5-9/9-13
Dimensiones del ltro 114x133 mm
Tiempo de reacción 0,0002 s
Alimentación eléctrica Solar + pilas
Peso 510 gr
Campos de visión 100x67 mm
Campos de aplicación
MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / Grind
Garantía 1 año
Temperatura de uso -5°C / + 55°C
Temperatura de almacenaje -20°C / + 70°C
AJUSTE PARA LA CABEZA
La máscara ERGOTECH tiene una diadema de ajuste con 4 ajustes: anchura, altura (1), inclinación (2) y ajuste longitudinal (3).
