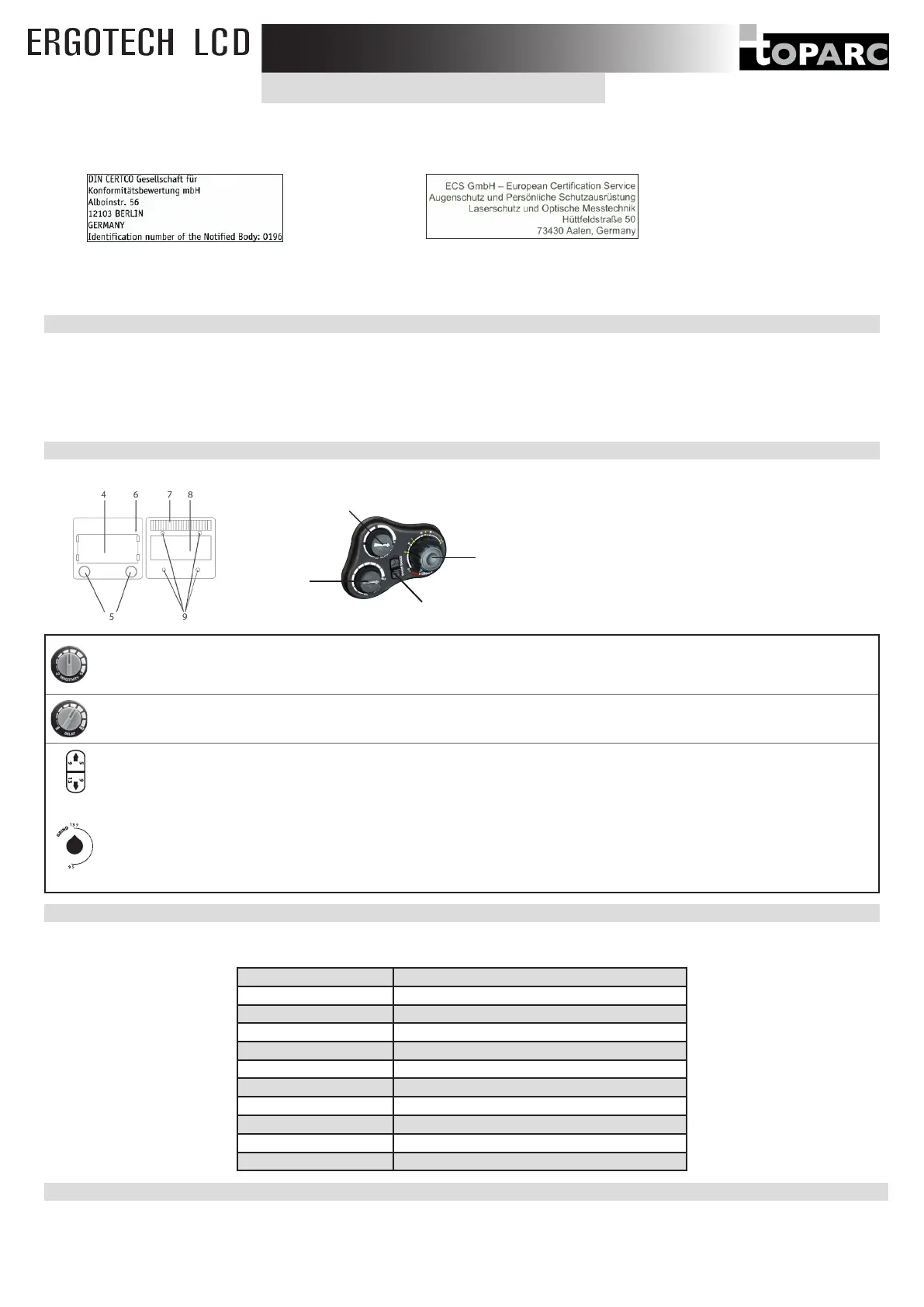

Toparc ERGOTECH LCD - Avant Utilisation

2
V2-12/09/17
Le masque ERGOTECH est conforme à la directive 89/686 CEE relative aux équipements de protection individuelle. Cette conformité est établie par le respect des normes EN
175, EN 166, EN 168 et EN 379.
Organismes notiés
Cellule : Cagoule / Ecran de garde :
N° identication : 0196 N° identication : 1883
Ce manuel est destiné à vous aider dans l’utilisation du masque ERGOTECH, livré prêt à l’emploi. Pour votre protection, lisez attentivement ces instructions avant l’utilisation
et informez-vous convenablement auprès de votre responsable de sécurité.
AVANT UTILISATION
-Vérier le bon état général du masque
-les réglages du serre-tête.
-Vérier le bon positionnement et l’état des écrans de garde et du ltre. En cas d’anomalie, veuiller procéder à sa remise en état.
-Vérier que les 4 détecteurs et la cellule ne soient pas obstrués par des poussières ou des débris.
-Vérier que les lms protecteurs sont retirés sur les écrans de garde extérieur et intérieur.
-Vérier que le voyant rouge (6) est éteint sinon procéder au changement des batteries (5).
-Vériez si le niveau de protection correspond aux procédés de soudage employés. Pour vous aider dans votre choix, référez vous au tableau «Procédés de soudage».
FONCTIONNEMENT
Le masque opto-électronique ERGOTECH commute instantanément de l’état clair à l’état foncé à l’amorçage de l’arc, et retourne à l’état clair lorsque l’arc s’arrête.
10
3
2
1
1. Commutateur de teinte 5-9/9-13
2. Potentiomètre «Delay»
3. Potentiomètre «sensitivity»
4. Écran de protection
5. Pile lithium (CR2450)
6. Voyant alarme faible charge
7. Celulle solaire
8. Filtre
9. Détecteurs
10. Potentiomètre «soudage-Grind»
• Potentiomètre externe « Sensitivity » : Réglage de sensibilité en fonction de :
- La lumière ambiante: Hors soudage, tourner le bouton vers la position la + sensible (max), puis revenir progressivement vers « min » jusqu’à ce que la
cellule passe au clair.
- Du procédé de soudage : Position « max » pour le soudage TIG basse intensité / Position médiane pour la plupart des procédés de soudage
• Potentiomètre externe « Delay » : Temps de retour à l’état clair.
Permet de retarder le temps de retour à l’état clair pour se protéger des rayonnements en n de soudure.
Le commutateur extérieur permet de choisir la plage de réglage soit sur 5-9 ou 9-13.
• Potentiomètre externe soudage/grind :
- Position soudage :
La teinte foncée peut être réglée de 5/9 - 9/13 grâce au bouton extérieur.
- Position « GRIND » : Pour les opérations hors soudage type meulage, il est possible de déconnecter le capteur en basculant sur le mode “GRIND”.
ATTENTION : bien veillez à remettre le potentiomètre externe sur « soudage » avant toute opération de soudage.
PRÉCAUTIONS
• Le masque est utilisable pour tous les types de procédés de soudage excepté le soudage Oxyacétylène, le soudage laser et au gaz.
• Un écran de garde extérieur et intérieur doivent être placés systématiquement de part et d’autre du ltre. L’absence d’écran peut provoquer des dommages irréversibles et
un danger pour votre sécurité.
Teinte claire 4
Teinte foncée 5-9/9-13
Dimension du ltre 114x133 mm
Temps de réaction 0,0002 s
Alimentation Solaire + piles
Poids 510 gr
Champs de vision 100x67 mm
Champs d’application
MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / Grind
Garantie 1 an
Température d’utilisation -5°C / + 55°C
Température de stockage -20°C / + 70°C
RÉGLAGE SERRE-TÊTE
Le masque ERGOTECH est équipé d’un serre-tête qui offre 4 réglages au soudeur : largeur, hauteur (1), inclinaison (2) et ajustement longitudinal (3)
