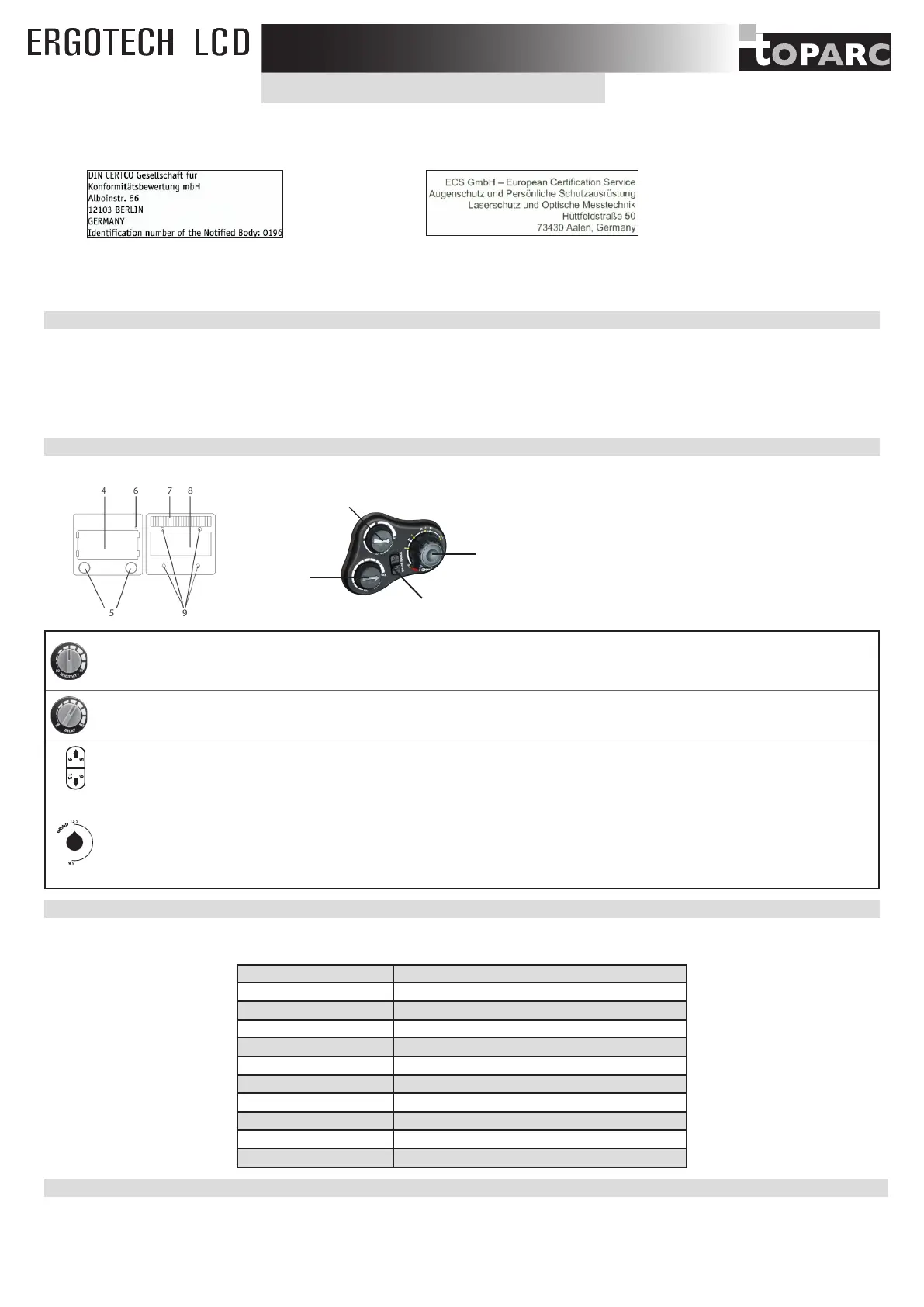

Toparc ERGOTECH LCD - Prima Delluso; Funzionamento

20
La maschera ERGOTECH è conforme alla direttiva 89/686 CEE relativa alle attrezzature di protezione individuale. Questa conformità è stabilita dal rispetto delle norme EN
175, EN 166, EN 168 e EN 379.
Enti noticati
Cellula : Casco / Schermo iniziale :
N° identicazione: 0196 N° identicazione : 1883
Questo manuale è destinato ad aiutarvi nell’utilizzo della maschera ERGOTECH, consegnata pronta per l’impiego. Per la vostra protezione, leggete attentamente queste istru-
zioni prima dell’uso e informatevi correttamente dal vostro responsabile della sicurezza.
PRIMA DELL’USO
-Vericare il buono stato generale della maschera.
-le regolazioni della crociera.
-Vericare il buon posizionamento e lo stato degli schermi di protezione e del ltro. In caso di anomalia, procedere alla sua rimessa in buono stato.
-Vericare che i 4 rilevatori e la cellula non siano otturati da polveri o da detriti.
-Vericare che le pellicole protettive vengano rimosse dagli schermi di protezione esterna ed interna.
-Vericare che la spia rossa (6) sia spenta, altrimenti procedere al cambio delle batterie (5).
-Vericate se il livello di protezione corrisponde ai metodi di saldatura impiegati. Per aiutarvi nella vostra scelta, basatevi sulla tabella «Metodi di saldatura».
FUNZIONAMENTO
La maschera optoelettronica ERGOTECH cambia istantaneamente dallo stato chiaro a quello scuro all’innesco dell’arco, e ritorna allo stato chiaro quando l’arco si spegne.
10
3
2
1
1. Commutatore di tinta 5-9/9-13
2. Potenziometro «Delay» ritardo
2. Potenziometro «sensitivity» sensibilità
4. Schermo di protezione
5. Pila lithium (CR2450)
6. Spia allarme carica debole
7. Celulla solare
8. Filtro
9. Rilevatori
10. Potenziometro «saldatura-molatura»
• Potenziometro esterno « Sensitivity » : Regolazione di sensibilità in funzione di :
- luce ambiente : In assenza di saldatura, tenere il bottone sulla posizione + sensibile (max), poi ritornare progressivamente verso il « min » no a quando la
cellula passa al chiaro.
- Del procedimento di saldatura : Posizione « max » per la saldatura TIG bassa intensità / Posizione media per la maggior parte dei procedimenti di saldatura
• Potenziometro esterno « Delay » : Tempo di ritorno allo stato chiaro.
Permette di ritardare il tempo di ritorno allo stato chiaro per proteggersi dalle radiazioni al termine della saldatura.
Il commutatore esterno permette di scegliere l’intervallo di regolazione sia su 5-9 che su 9-13.
• Potenziometro esterno saldatura/molatura :
- Posizione saldatura :
La tinta scura può essere regolata da 5/9 - 9/13 grazie ad un pulsante esterno.
- Posizione « GRIND » : Per le operazioni diverse dalla saldatura tipo molatura, è possibile scollegare il sensore passando sulla modalità «GRIND» (molatura).
ATTENZIONE : fate attenzione a riposizionare il potenziometro esterno su « saldatura » prima di ogni operazione di saldatura.
PRECAUZIONI
• La maschera è utilizzabile per tutti i tipi di saldatura eccetto la saldatura ossiacetilenica, la saldatura laser e a gas.
• Uno schermo di protezione esterno e interno deve essere posizionato sistematicamente da una parte e dall’altra del ltro. L’assenza dello schermo può causare dei danni
irreversibili e un pericolo per la vostra sicurezza.
Tinta chiara 4
Tinta scura 5-9/9-13
Dimensione del ltro 114x133 mm
Tempo di reazione 0,0002 s
Alimentazione Solare + pile
Peso 510 gr
Campo visivo 100x67 mm
Campo di applicazione
MMA 5>400A / TIG 2>300A / MIG-MAG 5>400A / molatura
Garanzia 1 anno
Temperatura d’utilizzo -5°C / + 55°C
Temperatura di stoccaggio -20°C / + 70°C
REGOLAZIONE CROCIERA
La maschera ERGOTECH è dotata di una crociera che offre 4 regolazioni al saldatore : larghezza, altezza (1), inclinazione (2) e regolazione longitudinale (3)
