Torin TA91206 - Schéma de Montage

26
No. 20 TONNES
(TA92006) (T31001)
PARTIE nº
12 TONNES
(TA91206) (T31000)
PARTIE nº
DESCRIPTION QUANTITÉ
1 TQ22001-07(ASM) TQ22001-07(ASM) Tuyau à haute pression 1
2 TY20002.1.2 TY20002.1.2 Pompe à air 1
3 Corps de l’unité d’alimentation 1
4 TQ20002-02 TQ12002-02 Lame de ressort 1
5 TQ20002-36a TQ20002-36a Ressort 2
6 TQ20002-37 TQ20002-37 Vis à ressort M8X25-40mm 2
7 GB6170-M8 GB6170-M8 Écrou M8 2
8 TQ20002-38(ASM) TQ20002-38(ASM) Assemblage de la poignée 1
9 QYL8-25A(ASM) QYL8-25A(ASM) Assemblage de la soupape d’évacuation 1
10 TQ12002-16(ASM) TQ12002-16(ASM) Assemblage du plongeur de pompe 1
11 QLQD2B.2-5 QLQD2B.2-5 Anneau de retenue à l rond Ø1,2x18mm 3
12 Tige de connexion 1
13 QYL8-19 QYL8-19 Cheville Ø8x30mm 3
14 Douille de la poignée 1
15 TF1201C-29 TF1201C-29 Bouchon de remplissage d’huile 1
16 GB308-6 GB308-6 Boulet en acier Ø6mm 1
17 TQ20002.MF TQ12002.MF Kit d’étanchéité 1

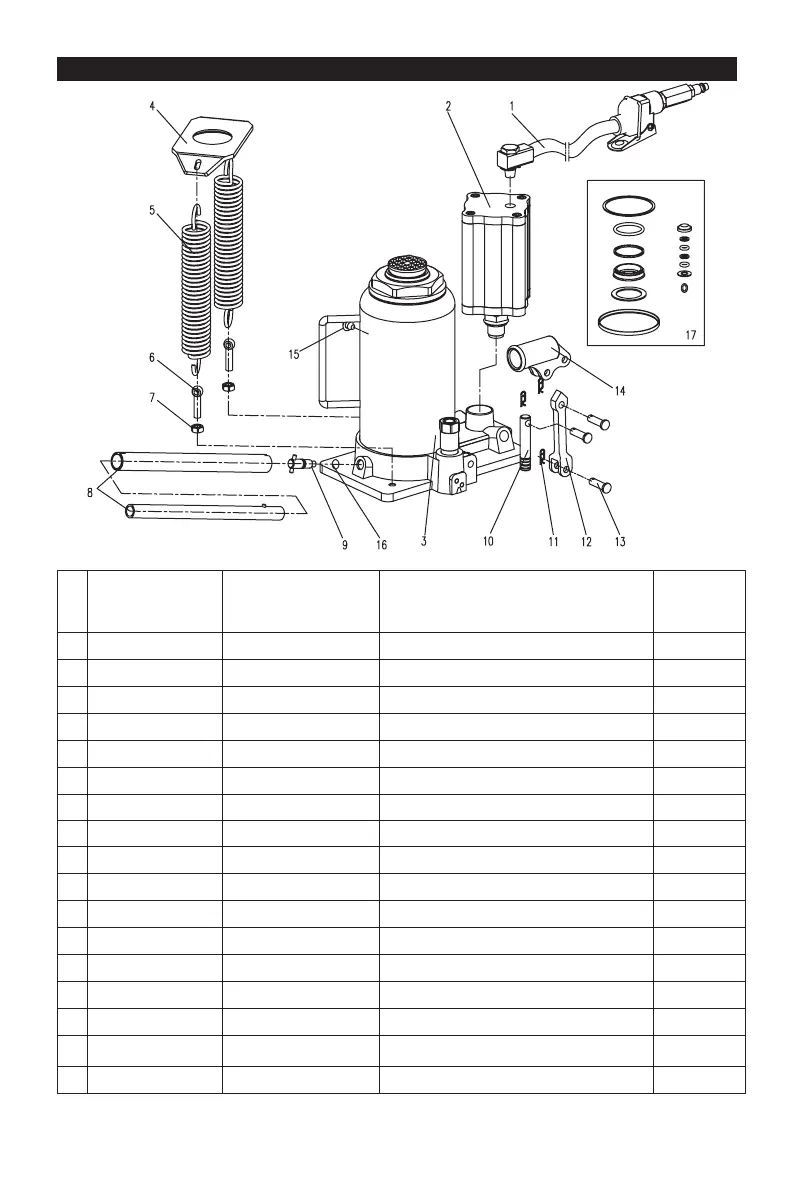

SCHÉMA DE MONTAGE
