40
No. 20 TONELADAS
(TA92006) (T31001)
PARTE No.
12 TONELADAS
(TA91206) (T31000)
PARTE No.
DESCRIPCIÓN Cant.
1 TQ22001-07(ASM) TQ22001-07(ASM) Pieza de la manguera de alta presión 1
2 TY20002.1.2 TY20002.1.2 Bomba de aire 1
3 Cuerpo de la unidad de energía 1
4 TQ20002-02 TQ12002-02 Placa del muelle 1
5 TQ20002-36a TQ20002-36a Muelle 2
6 TQ20002-37 TQ20002-37 Tornillo del muelle M8X25-40mm 2
7 GB6170-M8 GB6170-M8 Tuerca M8 2
8 TQ20002-38(ASM) TQ20002-38(ASM) Ensamblaje de la palanca 1
9 QYL8-25A(ASM) QYL8-25A(ASM) Ensamblaje de la válvula de liberación 1
10 TQ12002-16(ASM) TQ12002-16(ASM) Ensamblaje del émbolo de la bomba 1
11 QLQD2B.2-5 QLQD2B.2-5 Anillo de retención de alambre de Ø1.2x18mm 3
12 Barra de conexión 1
13 QYL8-19 QYL8-19 Clavija de Ø8x30mm 3
14 Receptáculo de la palanca 1
15 TF1201C-29 TF1201C-29 Tapón de aceite 1
16 GB308-6 GB308-6 Bola de acero Ø6mm 1
17 TQ20002.MF TQ12002.MF Kit de sellado 1

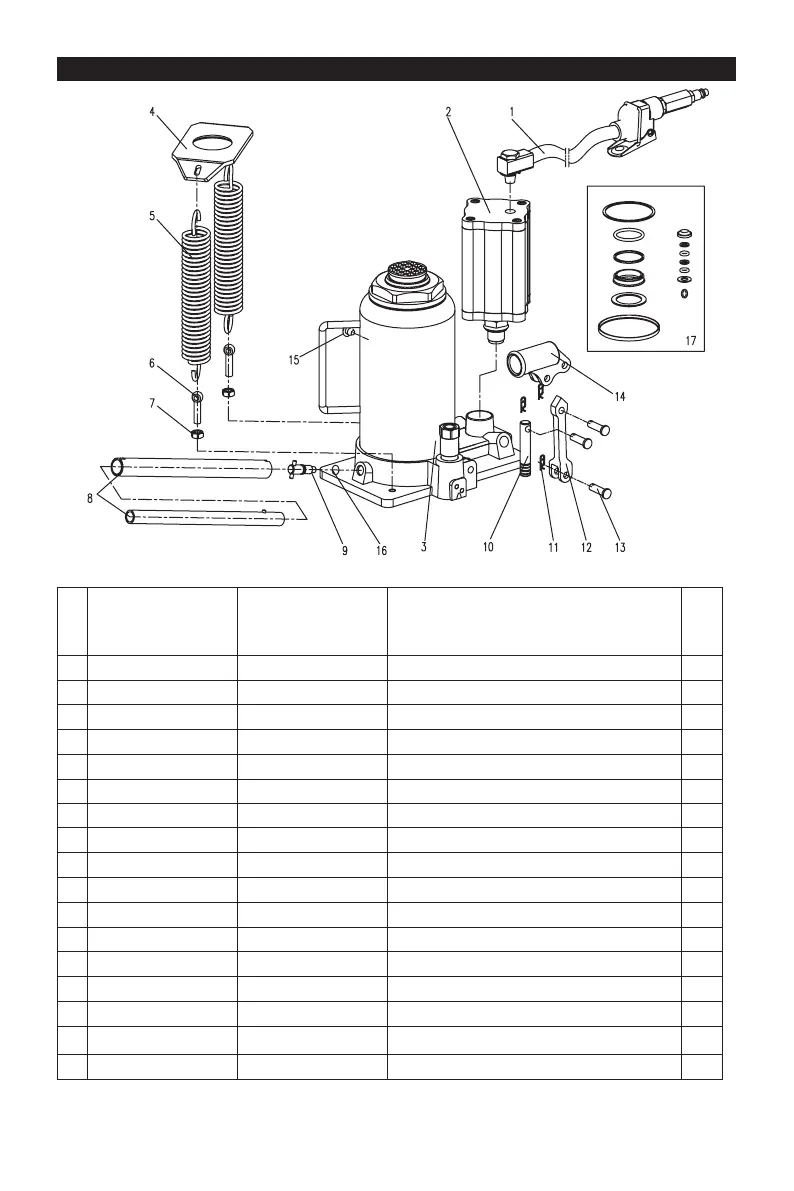

DIAGRAMA DE ENSAMBLAJE
