Entretien

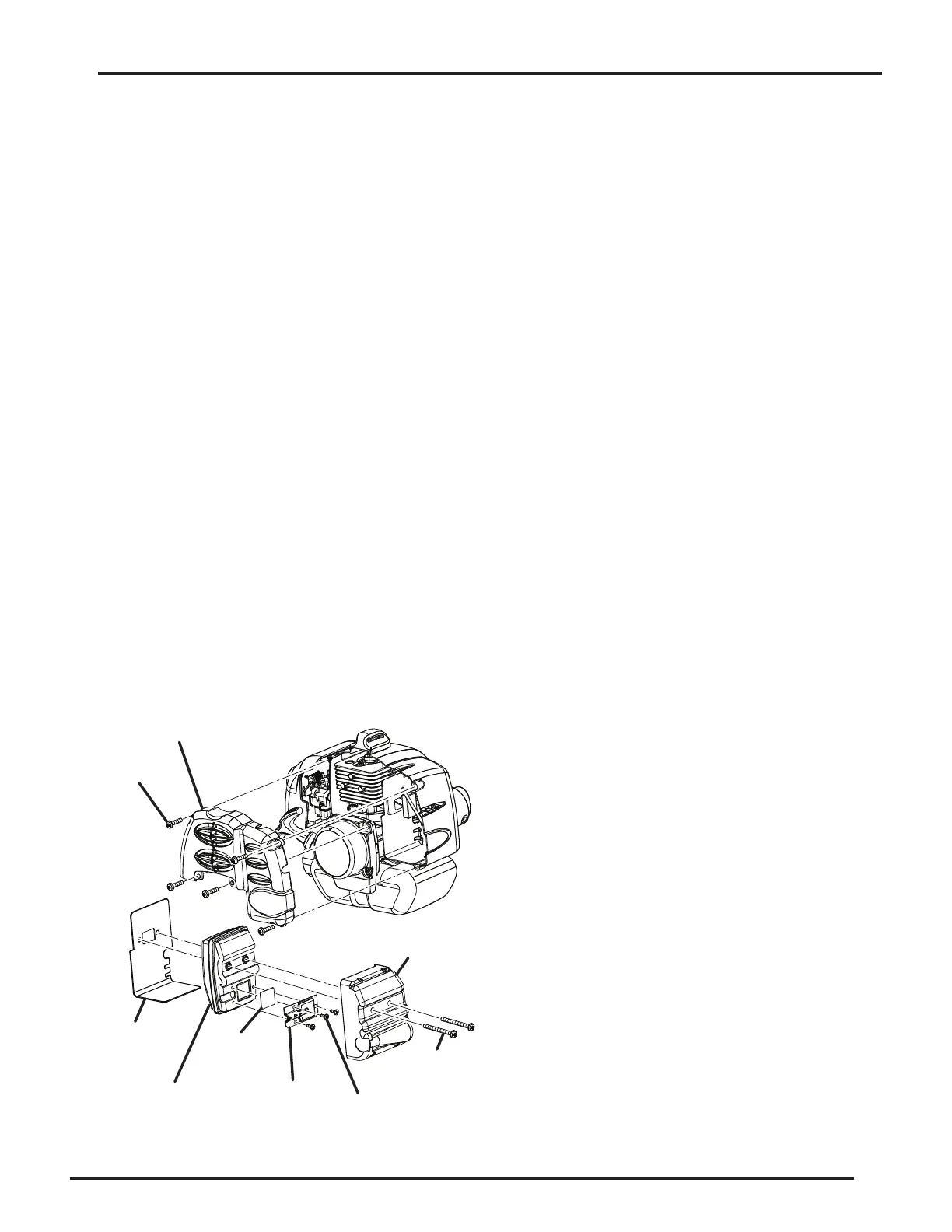

Figure 9
Pare-étin-
celles
Plaque
Couvercle de
silencieux
Joint de
silencieux
Vis
Vis
Couvercle
Vis
Silencieux
Entretien
3. Desserrer le couvercle du ltre en tournant le bouton
vers la droite.
4. Retirer le couvercle du ltre à air.
5. Retirer le ltre à air.
6. Nettoyer le ltre dans de l’eau savonneuse tiède.
7. Le rincer et le laisser sécher complètement.
8. Lubrier le ltre avec deux gouttes d’huile.
9. Remettre le ltre en place (il ne peut être installé que
dans un sens).
10. Remettre le couvercle en place.
11. Serrer le couvercle du ltre en tournant le bouton vers
la droite.
12. Remettre le capuchon de la bougie en place.
NOTE : Remplacer le ltre à air, aux intervalles prescrits
dans le programme d’entretien.
Remplacement du Pare-étincelles
Voir la gure 9.
NOTE : Suivant le type de carburant utilisé, le type et la
quantité d’huile et/ou les conditions de travail, l’urice
d’échappement et le silencieux peuvent se calaminer. Si
un outil motorisé semble avoir perdu de la puissance,
cette calamine doit être éliminée pour restaurer le
fonctionnement normal. Il est vivement recommandé de
coner ce travail à un technicien qualié.
Il peut être nécessaire de remplacer le pare-étincelles après
un emploi prolongé. Si un remplacement est nécessaire,
utiliser la pièce Toro référence 000998216.
Pour remplacer le pare-étincelles :
1. Déposer les cinq vis qui maintiennent le couvercle.
NOTE : Pour retirer ces vis, utiliser un tournevis torx
T20 et T25.
2. Retirer le couvercle.
3. Retirer les deux vis de xation du silencieux.
4. Retirer le silencieux et son joint. Il peut être nécessaire
de faire faire des mouvements de va et vient au silen
cieux pour le dégager de son joint.
5. Retirer couvercle du silencieux.
6. Déposer les trois vis qui maintiennent les plaques sur le
silencieux.
7. Retirer le pare-étincelles.
8. Remplacer l’ancien pare-étincelles par le nouveau.
9. Remonter le silencieux en réinstallant les plaques et en
serrant les trois vis. (à un couple de 18 à 22 po-lb maxi-
mum. Ne pas trop serrer.).
10. Réassembler le silencieux et le couvercle du silencieux
et les xer au joint de silencieux avec les deux vis.
11. Réinsérer l'ensemble silencieux et le xer au moteur à
l'aide de deux vis. (à un couple de 60 à 80 po-lb max-
mum. Ne pas trop serrer.)
12. Réinstaller le couvercle sur l’outil et le xer avec les
cinq vis (à un couple de 16 à 22 po-lb maximum. Ne
pas trop serrer.).
NOTE : Ne pas trop serrer les vis.
Remplacement de la Bougie
Voir la gure 10.
Tous les outils dont le numéro de modèle est inclus dans ce
manuel utilisent une bougie Champion RCJ4. La bougie doit
être remplacée annuellement par une bougie identique.
Pour remplacer la bougie, procéder comme suit.
1. Retirer le capuchon de la bougie.
