11
Assemblage
Assemblage
AVERTISSEMENT :
Ne pas essayer de modier ce produit ou de
créer des accessoires non recommandés pour le
produit. De telles altérations ou modications
sont considérées comme un usage abusif et
peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel
pouvant entraîner des blessures graves,
toujours déconnecter le l de la bougie avant
d’assembler des pièces.
Outils nécessaires
L’outil suivant (non inclus ou dessiné pour escalader) est
nécessaires pour effectuer l’assemblage :
Déballage
Ce produit doit être assemblé.
 Avec précaution, sortir le produit et les accessoires de la
boîte. S’assurer que toutes les pièces gurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant,
vous constatez que des éléments gurant
dans la liste des pièces sont déjà assemblés.
Certaines pièces gurant sur cette liste n’ont pas
été assemblées par le fabricant et exigent une
installation. Le fait d’utiliser un produit qui a
été assemblé de façon inadéquate peut entraîner
des blessures
 Examiner soigneusement le produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport
 Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et avoir vérié qu’il
fonctionne correctement.
 Si des pièces sont manquantes ou endommagées,
appeler le 1-866-574-9242 (US) or 1-866-574-9243
(Canada).
Liste des pièces
Soufante
Tube supérieur de soufante
Embout éventail
Tubes d’aspiration supérieur et inférieur
Vis du tube d’aspiration (2)
Sac à débris
Adaptateur de sac à débris
Lubriant 2 temps
Manuel d’utilisation
NOTE : Lire toutes les étiquettes avant de les retirer et de
les ranger avec le manuel d’utilisation.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées,
ne pas utiliser ce produit avant qu’elles aient été
remplacées. Le non-respect de cet avertissement
pourrait entraîner des blessures graves.

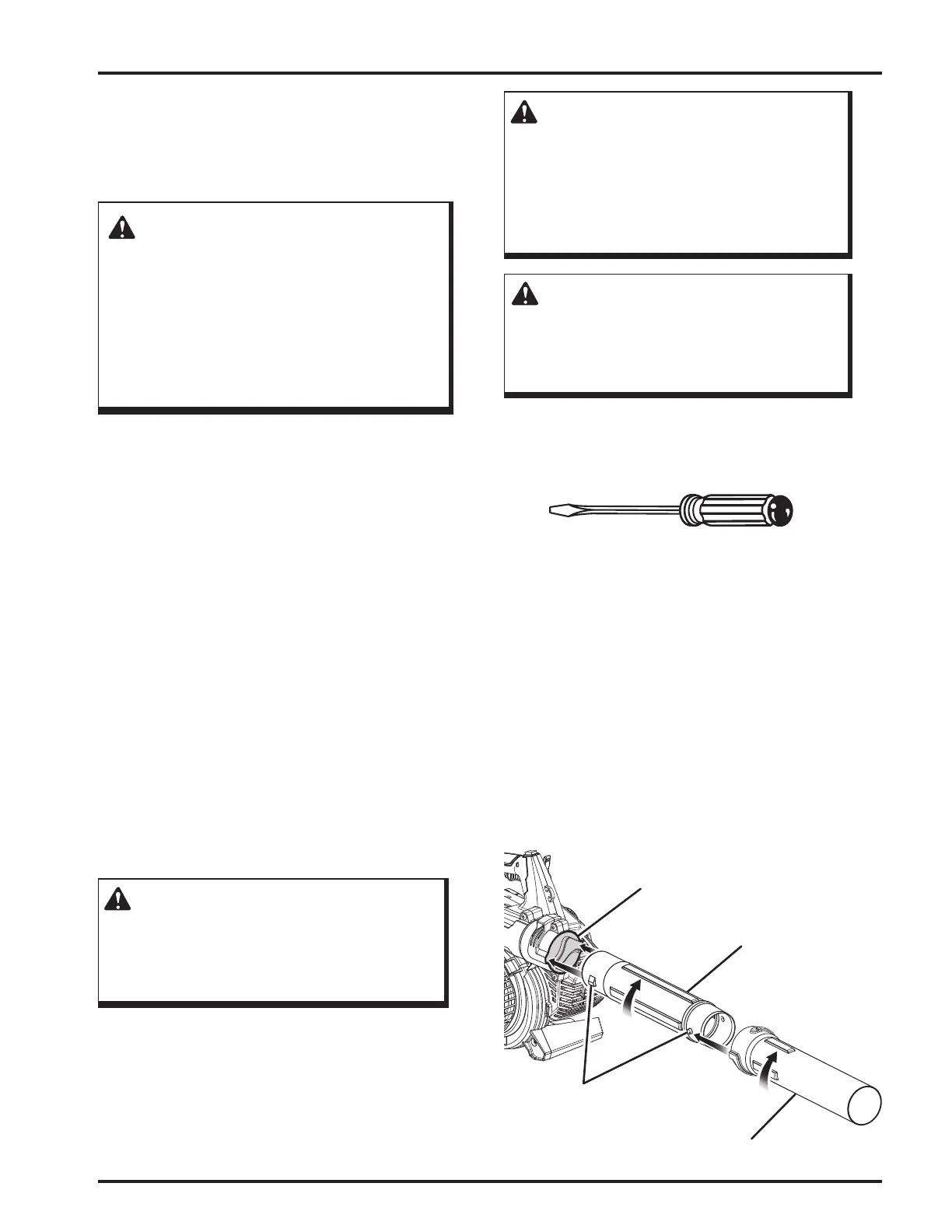

Figure 3
Assemblage et démontage du tube
supérieur du souffleur et de la buse
de balayage
Voir le gure 3 et 4.
1. Aligner les languettes en saillie du boîtier principal sur
les fentes du tube supérieur, emboîter le tube et le serrer
fermement en le tournant. Vérier le serrage après
l’utilisation initiale et resserrer selon le besoin.
2. Fixer la buse de balayeuse et le tuyau supérieur de la
soufante ensemble en alignant l’ergot de verrouillage
saillant du tuyau supérieur de la soufante sur la fente
saillante de la buse de balayeuse.
Tournevis à lame plate
Embout
éventail
Tube de
soufflante
supérieur
Sortie du cadre
principal
Languette de
verrouillage
en saillie
