13

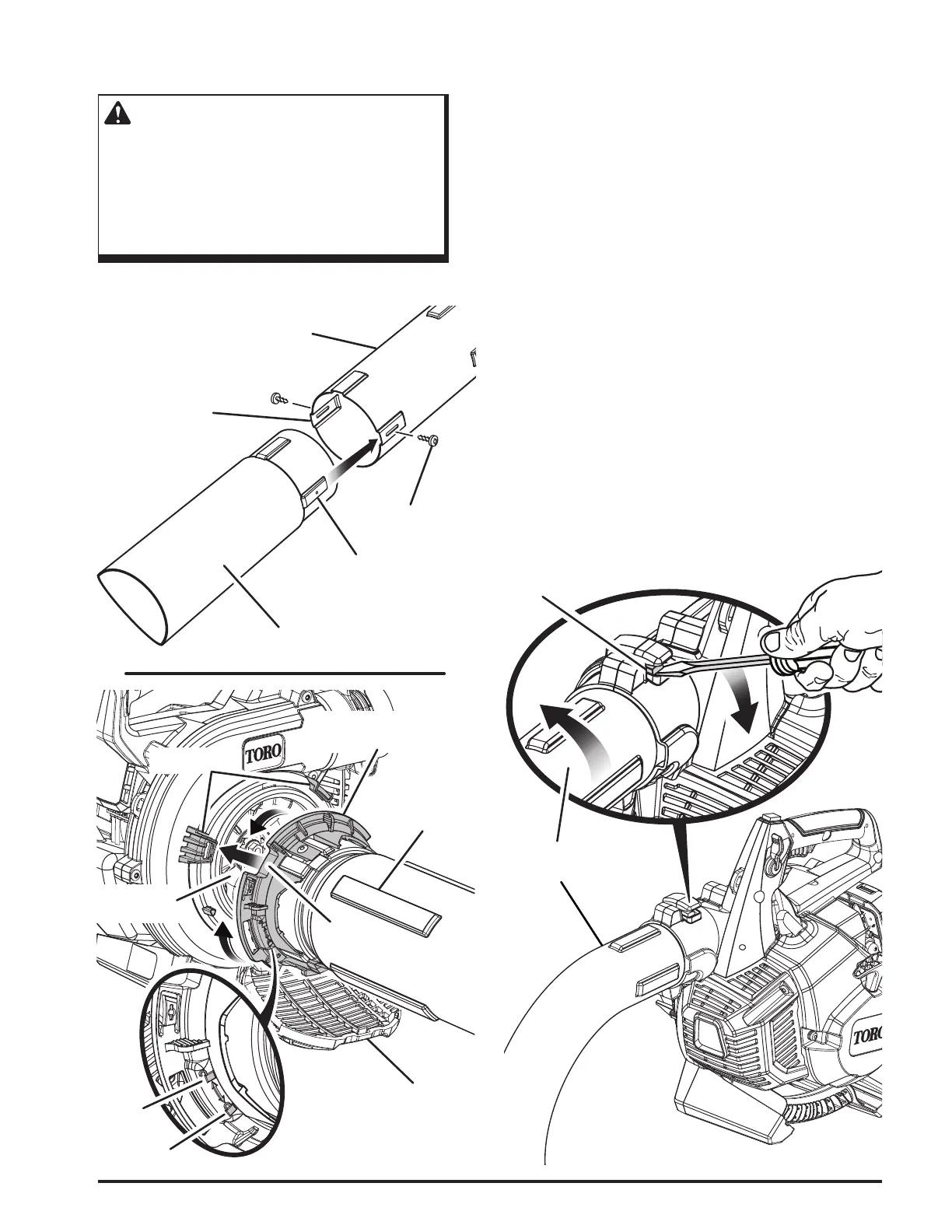

Installation des tubes d’aspiration
Voir les gures 7 et 9.
AVERTISSEMENT :
Les pales de ventilateur en rotation peuvent
causer des blessures graves. Toujours arrêter le
moteur avant d’ouvrir le volet d’aspiration ou
d’installer / changer les tubes. Ne pas mettre
les mains ou quelque objet que ce soit dans les
tubes installés sur la machine.
Assemblage
Figure 9
Tube d’aspiration
inférieur
Vis
Fentes
Languettes
Tube d’aspiration
supérieur
Languette
Tube
d’aspiration
Figure 8
Installation des tubes d’aspiration :
1. Assembler le tube d’aspiration supérieur sur le tube
inférieur en alignant les languettes en saillie sur les
fentes.
2. Taper l’ensemble des tubes sur le sol, jusqu’à ce que
les trous de vis du tube inférieur soient visibles dans les
fentes du tube supérieur. Assujettir les tubes avec les vis
fournies.
3. Appuyer sur le loquets de la porte à l’aide d’un
tournevis à tête plate et ouvrir la trappe d’admission de
l’aspirateur.
4. Aligner l’encoche de logement tube l’aspirateur avec la
languettes de la base.
5. Tourner la logement tube l’aspirateur vers la droite pour
la xer fermement.
Retrait des tubes d’aspiration :
1. Avec un tournevis, appuyez sur la languette sur le tube
soufante / tube d’aspiration à débloquer.
2. Tourner le tube supérieur vers la gauche pour le desserrer.
3. Retirer les tubes d’aspiration du corps de la cadre
principal.
4. Refermer soigneusement le volet d’entrée d’air.
®
Tube d’aspiration
supérieur
Fente
Volet d’entrée
d’air
Verrouillage
Déverrouillage
Logement tube
l’aspirateur
Languettes
Ouverture
d’aspiration
