11
Armado
Armado
ADVERTENCIA:
No intente modicar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modicación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA:
Para evitar un arranque accidental que podría
causar lesiones corporales graves, siempre
desconecte el cable de la bujía del motor de la
bujía misma al ensamblar las piezas.
Herramientas necesarias
Para armar la unidad se necesitan la siguiente herramienta
(no incluido o dibujado para escalar):
Desempaquetado
Este producto requiere armarse.
Extraiga cuidadosamente de la caja la producto y los
accesorios. Asegúrese de que estén presentes todos los
artículos enumerados en la lista de empaquetado.
ADVERTENCIA:
No utilice este producto si alguna pieza incluida
en la lista de contenido ya está ensamblada al
producto cuando lo desempaqueta. El fabricante
no ensambla las piezas de esta lista en el
producto. Éstas deben ser instaladas por el
usuario. El uso de un producto que puede haber
sido ensamblado de forma inadecuada podría
causar lesiones personales graves.
Inspeccione cuidadosamente la producto para
asegurarse de que no haya sufrido ninguna rotura o
daño durante el transporte.
No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya
utilizado satisfactoriamente.
Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-866-574-9242 (US) o 1-866-574-9243 (Canada),
donde le brindaremos asistencia.
Lista de empaquetado
Sopladora
Tubo superior de la sopladora
Boquilla para barrer
Tubos superior e inferior de la aspiradora
Tornillos del tubo de la aspiradora (2)
Conjunto del saco de la aspiradora
Adaptador del saco de la aspiradora
Lubriciante para motor de dos tiempos
Manual del operador
Nota: Lea y desprenda todas las etiquetas colgadas y
guárdelas con el manual del operador.
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice
este producto sin haber reemplazado la
pieza. Usar este producto con partes dañadas
o faltantes puede causar lesiones serias al
operador.
Destornillador de punta plana

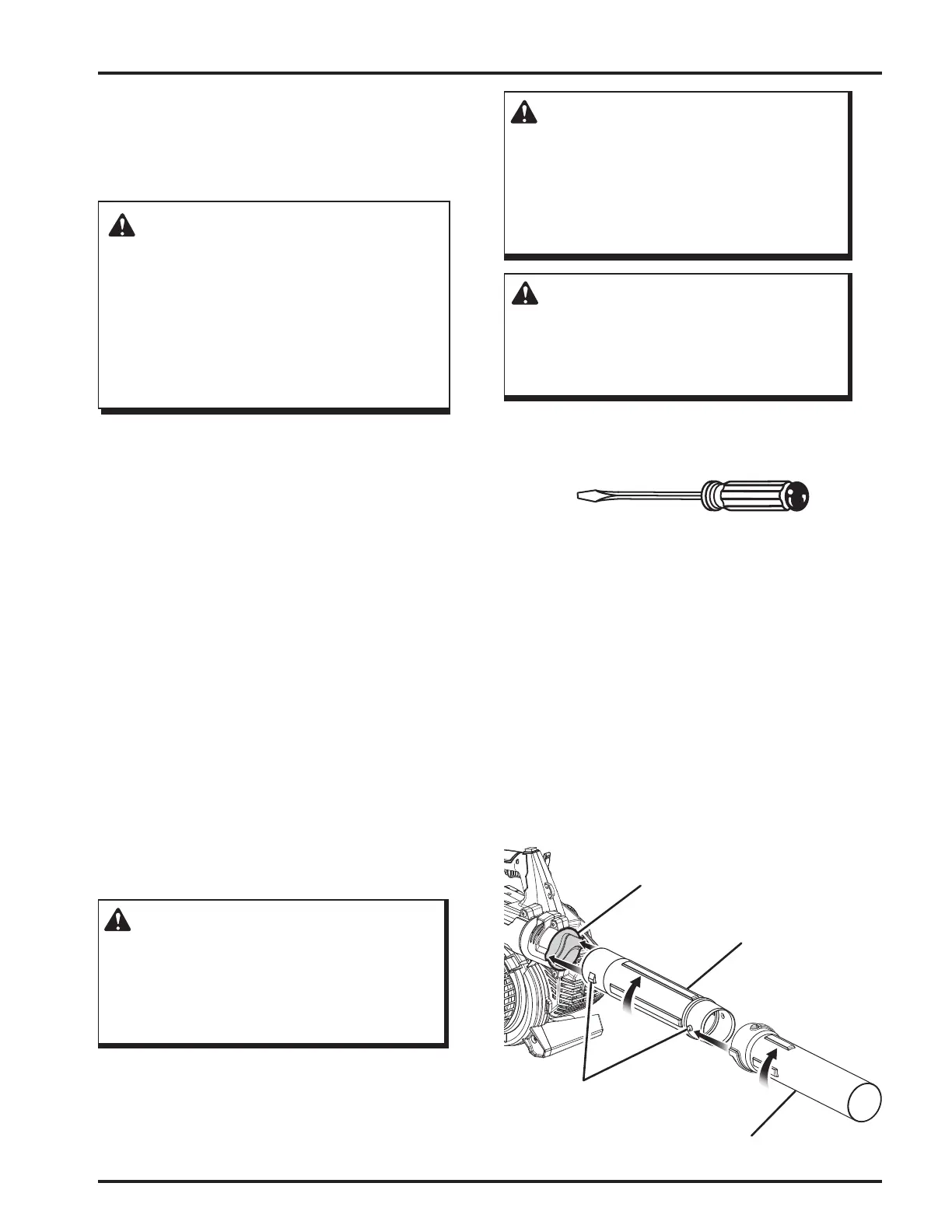

Figura 3
Conexión y desconexión del tubo
superior de la sopladora y de la
boquilla para barrer
Vea la gura 3 y 4.
1. Alinee las orejetas realzadas del alojamiento principal con
las ranuras del tubo superior; únalas con un movimiento de
deslizamiento y con un movimiento de torsión déjelas bien
aseguradas. Verique el apriete después de una utilización
inicial y efectúe un apriete adicional si es necesario.
2. Asegure la boquilla de la barredora con el tubo superior
de la sopladora de manera tal que la orejeta de seguridad
elevada en el tubo superior de la sopladora esté alineada
con la ranura elevada en la boquilla de la barredora.
Boquilla
para barrer
Tubo superior
de la sopladora
Salida del
alojamiento
principal
Orejeta
realzada de
aseguramiento
