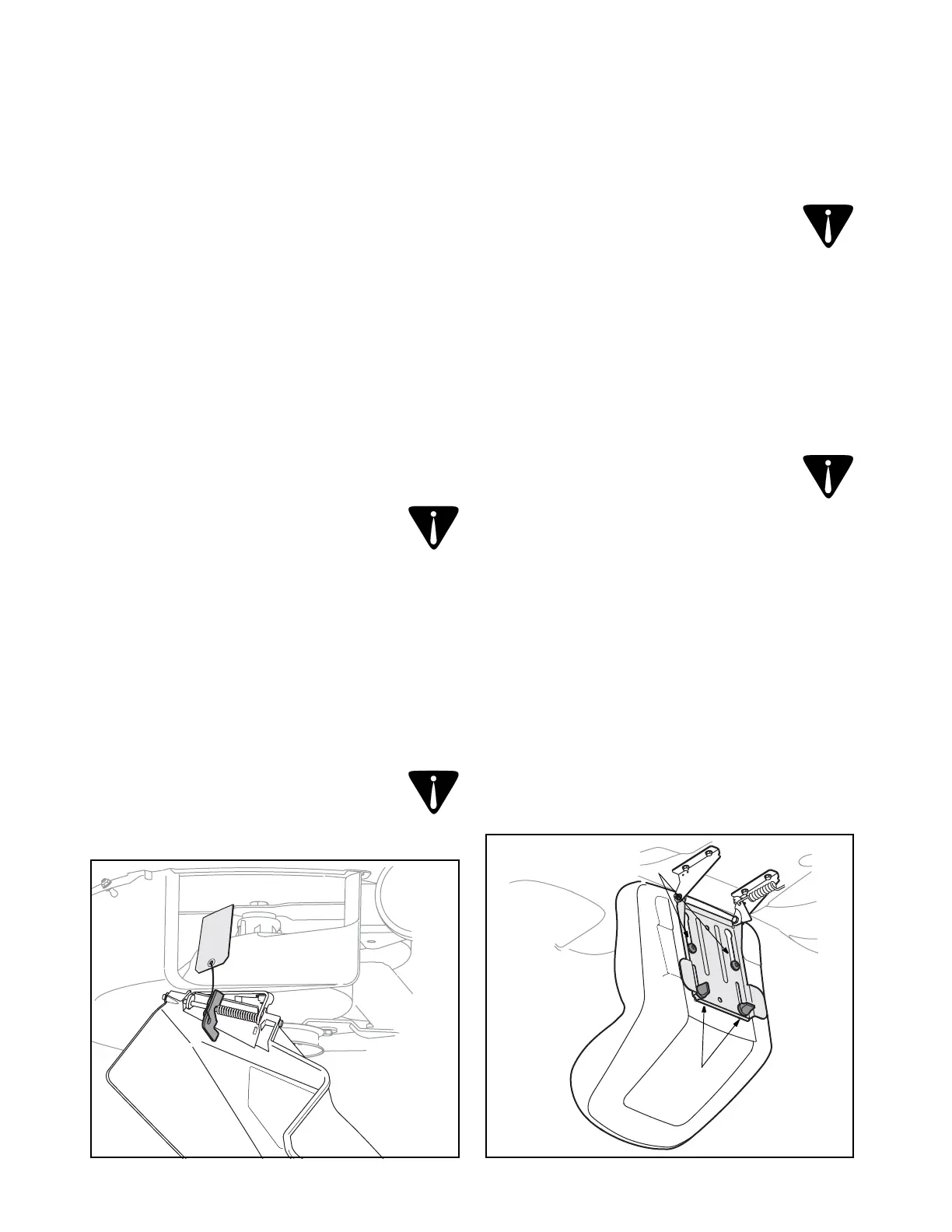

Figure 3
Installation du siège
1. Retirer les deux boutons de la base du siège.
2. Placez les vis à épaulement (qui se trouvent sur la
base du siège) dans les fentes du support du
pivotement du siège. Voir la Figure 3.
3. Faites glisser le siège vers l’arrière dans le
support de pivotement et alignez les fentes arrière
du support de pivotement avec les deux trous qui
restent dans la base du siège.
4. Choisissez la position du siège et maintenez-le en
place avec les deux boutons retirées plus tôt. Voir
la Figure 3.
Démontage du support de la goulotte
AVERTISSEMENT: Arrêtez le moteur,
serrez le frein de stationnement et enlevez
la clé avant d'enlever le support de la
goulotte d’éjection.
• Repérez le support de la goulotte d’éjection et son
étiquette d’avertissement sur la droite du plateau
de coupe, entre la goulotte d’éjection et le plateau
de coupe. Voir la Figure 4.
• Tenez la goulotte d’éjection de la main gauche et
retirez le support de la main droite en le prenant
entre le pouce et l’index et tournez dans le sens
des aiguilles d’une montre.
AVERTISSEMENT: N’utilisez PAS le
tracteur sans avoir au préalable démonté le
support de la goulotte d’éjection qui se
trouve entre la goulotte d’éjection et le
plateau de coupe. Elle ne sert que pour
l’expédition.
Figure 4\
AVERTISSEMENT: Le plateau de
coupe peut lancer des projectiles. Son
utilisation sans une goulotte d’éjection
correctement installée peut causer des
blessures corporelles graves et/ou causer
des dégâts à proximité du tracteur.
Réglage des roues de guidage
Choisissez la hauteur du plateau de coupe en plaçant
la manette de relevage dans l’une des six encoches
sur le garde-boue de droite.
Ajustez les roues du plateau de coupe comme suit,
pour qu’elles se trouvent entre ¼ et ½ po du sol.
AVERTISSEMENT: Éloignez les mains
et les pieds de l’ouverture d’éjection sur le
plateau de coupe.
• Placez le tracteur sur une surface ferme et
plane, de préférence goudronnée. Consultez la
Figure 5 et procédez comme suit :
• Placez la manette de relevage du plateau de
coupe du tracteur à la hauteur de travail
normale, puis vérifiez si les roues de guidage
sont en contact avec le sol ou si le dégagement
est trop important.
• Si les roues touchent la surface, ajustez comme
suit :
a. Placez la manette de relevage du plateau
de coupe à la position la plus haute.
b. Démontez les roues de guidage arrière en
enlevant les contre-écrous et les vis à
épaulement qui les maintiennent sur le
plateau de coupe.
c. Enlevez les contre-écrous et les vis à
épaulement qui maintiennent les roues de
guidage avant sur le plateau de coupe.
d. Placez la manette de relevage du plateau
de coupe à la position de travail désirée.
e. Enfoncez la vis à épaulement de la roue de
guidage arrière dans le trou indexé qui
Boutons
Vis à épaulement
