4.Retirezles3contre-écrous(5/16")desmontants
soudésdudéecteurdroit(Figure13).
g297022

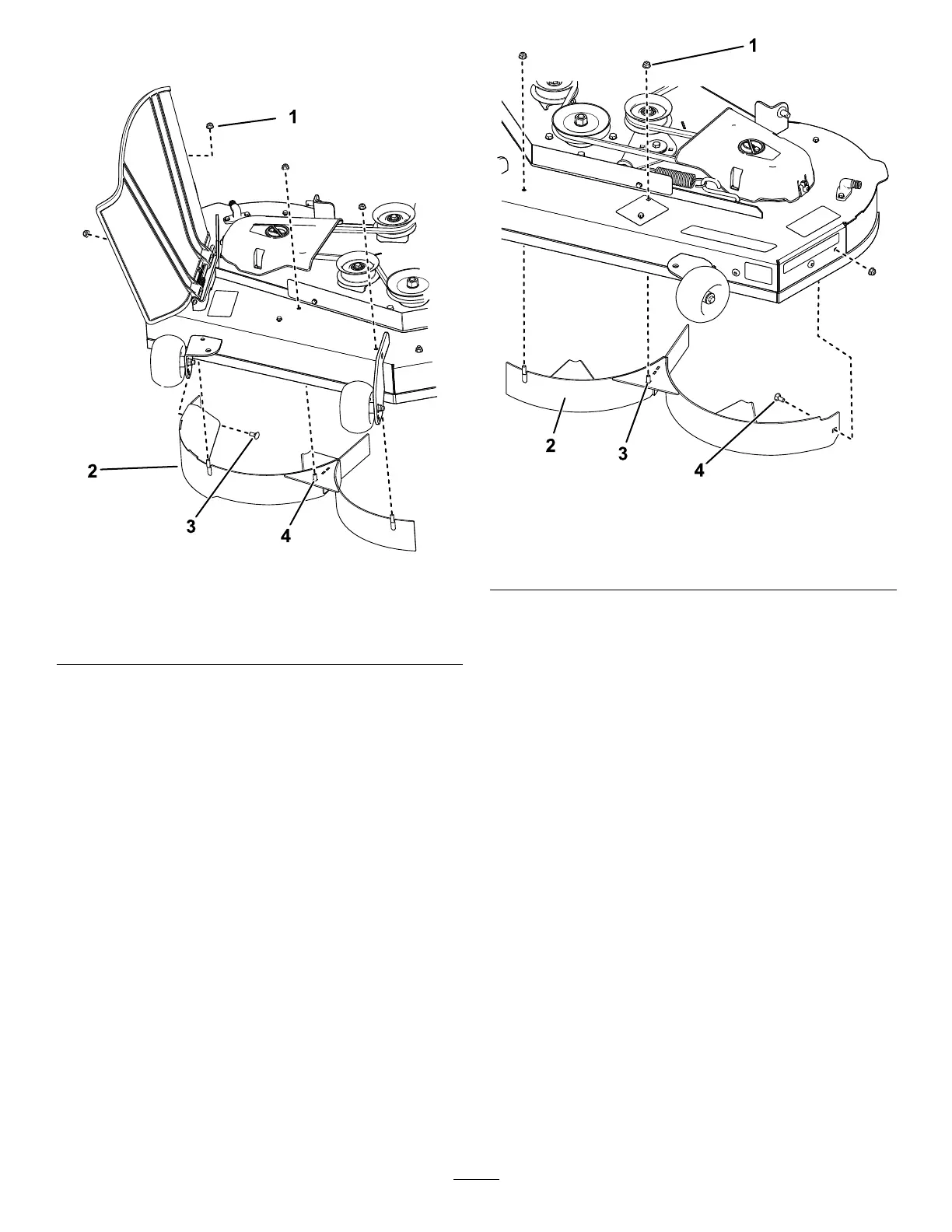

Figure13
1.Contre-écrou(5/16")(4)
3.Boulondecarrosserie
(5/16"x¾")
2.Déecteurdroit4.Montantsoudé(3)
5.Retirezles2boulonsdecarrosserieetles2
contre-écrousquixentledéecteurdroitauplateau,
puisdéposezledéecteur(Figure13).
6.Localisezles3boulonsdanslespiècesdétachéeset
insérez-les,aveclescontre-écrousexistants,dans
lestrousutiliséspourlesmontantssoudés(Figure
13)and’éviterlaprojectiondedébris.
Remarque:Insérezleboulonenpassantparle
dessousduplateaudecoupeetxez-leau-dessus
avecuncontre-écrouexistant.
7.Retirezles2contre-écrous(5/16")desmontants
soudésdudéecteurgauche(Figure14).
g297021
Figure14
1.Contre-écrou(5/16")(3)3.Montantsoudé(2)
2.Déecteurgauche
4.Boulondecarrosserie
(5/16"x¾")
8.Retirezleboulondecarrosserieetlecontre-écrouqui
xentledéecteurgaucheauplateau,puisdéposez
ledéecteur(Figure14).
9.Localisezles2boulonsdanslespiècesdétachéeset
insérez-les,aveclescontre-écrousexistants,dans
lestrousduplateaudecoupe(voirFigure14)pour
éviterlaprojectiondedébris.
Remarque:Insérezleboulonenpassantparle
dessousduplateaudecoupeetxez-leau-dessus
avecuncontre-écrouexistant.
10.Retirezl'écroudelatigededéecteurd'herbesousle
plateaudecoupe(Figure15).
18
