Toro TimeCutter MX 4275T Manual

Maschinenmit127-cm-Mähwerken
1.StellenSiedieMaschineaufeinerebenenFlächeab,
kuppelnSiedenZapfwellenantriebsschalterausund
schiebenSiedieFahrantriebshebelnachaußenin
diePARK-Stellung.
2.StellenSievordemVerlassenderBedienungsposition
denMotorab,ziehendenSchlüsselabundwarten,
bisallebeweglichenTeilezumStillstandgekommen
sind.
3.NehmenSiedasMähwerkab,sieheEntfernendes
Mähwerks(Seite50).
4.EntfernenSiediedreiSicherungsmuttern(5/16")von
dengeschweißtenPfostendesrechtenAblenkblechs
(Bild13).

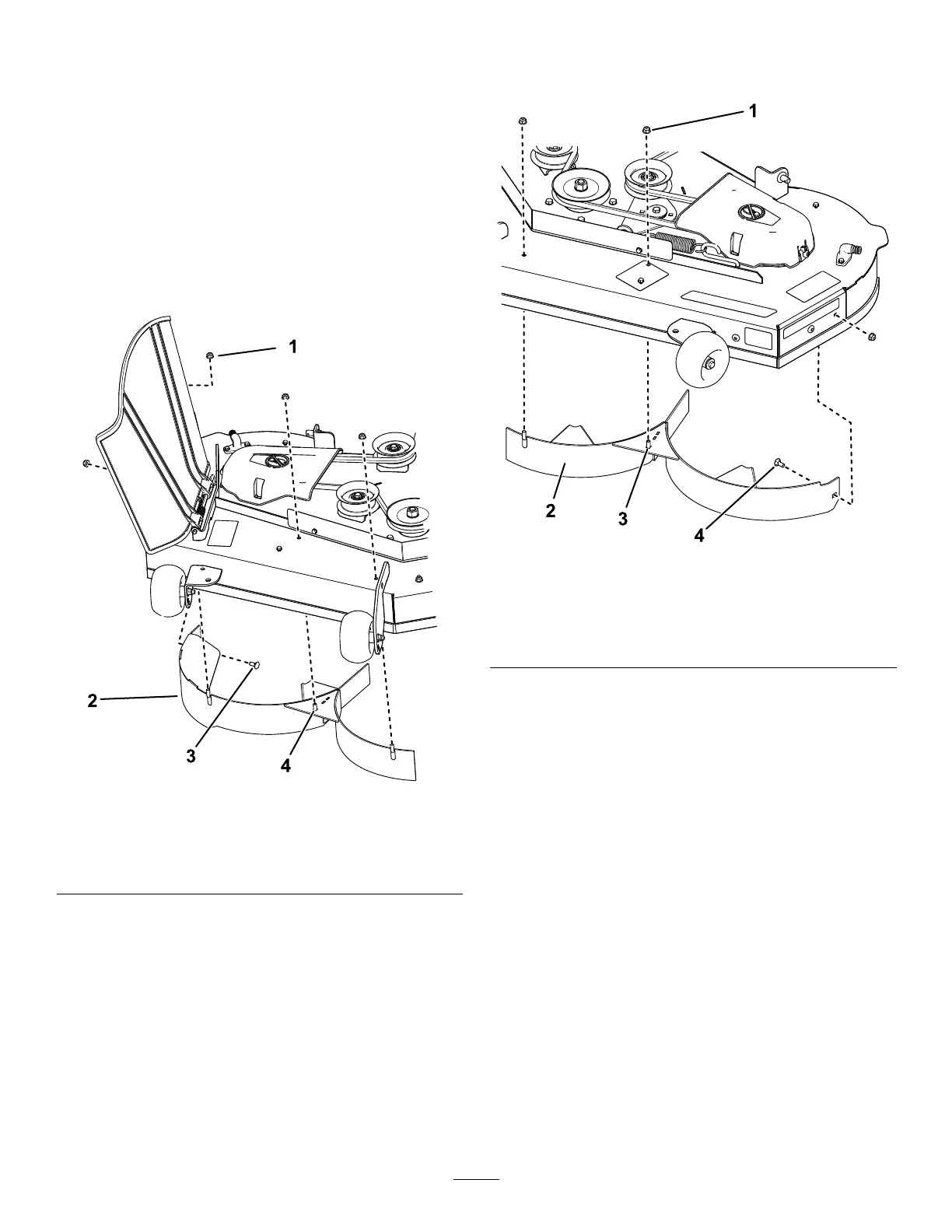

g297022
1.Sicherungsmutter–5/16"
(4)
3.Schlossschraube–
5/16"x¾"
2.RechtesAblenkblech
4.GeschweißteStreben(3)
5.EntfernenSiediebeidenSchlossschraubenund
Sicherungsmuttern,diedasrechteAblenkblech
amMähwerkbefestigen,undentfernenSiedas
Ablenkblech(Bild13)
6.SuchenSiediedreiSchraubenindenlosen
TeilenundsetzenSiedieseBefestigungenmitden
vorhandenenSicherungsmutternindieLöcherfür
diegeschweißtenPfostenein(Bild13),umdas
HerausschleudernvonRückständenzuvermeiden.
Hinweis:SetzenSiedieSchraubendurchdie
UnterseitedesMähwerkseinundverwendenSie
einevorhandeneSicherungsmutter,umsievonoben
zubefestigen.
7.EntfernenSiediebeidenSicherungsmuttern
(5/16")vondengeschweißtenPfostendeslinken
Ablenkblechs(Bild14).
g297021
1.Sicherungsmutter–5/16"
(3)
3.GeschweißteStreben(2)
2.LinkesAblenkblech
4.Schlossschraube–
5/16"x¾"
8.EntfernenSiedieSchlossschraubeund
Sicherungsmutter,diedaslinkeAblenkblech
amMähwerkbefestigen,undentfernenSiedas
Ablenkblech(Bild14).
9.SuchenSiediezweiSchraubenindenlosen
TeilenundsetzenSiedieseBefestigungenmitden
vorhandenenSicherungsmutternindieLöcherim
Mähwerkein,dieinBild14abgebildetsind,umdas
HerausschleudernvonRückständenzuvermeiden.
Hinweis:SetzenSiedieSchraubendurchdie
UnterseitedesMähwerkseinundverwendenSie
einevorhandeneSicherungsmutter,umsievonoben
zubefestigen.
10.EntfernenSiedieMuttervonderAblenkblechstange
unterdemMähwerk(Bild15).
18
