Luftudpumpning
Af hensyn til bevarelse af jordens miljø, anvendes en
"vakuumpumpe" til at pumpe luften ud (tømme luften i
tilslutningsrørene ud), når enheden installeres.
Slip ikke kølemiddelgas ud i atmosfæren, således at
jordens miljø bevares.
Anvend en vakuumpumpe til at udlede den luft
(nitrogen etc.), som er tilbage i sættet. Hvis der
resterer luft, kan kapaciteten blive reduceret.
Sørg for at anvende en vakuumpumpe med
modstrømsforhindring, således at olien i pumpen ikke
strømmer tilbage i røret på airconditionanlægget, når
pumpen stopper.
(Hvis olie i vakuumpumpen kommes i et
airconditionanlæg, som indeholder R32, kan der blive
problemer med kølecyklen.)
Vakuumpumpe
Ļ
Ļ
Ļ
Ļ
Ļ
Ļ
Ļ
Ļ
Ļ
Ļ
Ļ
Ļ
*1: Anvend vakuumpumpen, vakuumpumpeadapteren og
målermanifolden korrekt ved at referere til de vejledninger, som
følger med hvert værktøj, inden de anvendes.
Kontroller, at der er fyldt vakuumpumpeolie op til den viste streg
på oliemåleren.
*2: Hvis der ikke er påfyldt luft, skal du kontrollere igen, om
afløbsslangens tilslutningsport, som har et fremspring til at trykke
på ventilkernen, er ordentligt sluttet til påfyldningsåbningen.
Trykmåler
Måler for samlet tryk
–101 kPa
(–76 cmHg)
Håndtag lavt
Påfyldningsslange
Påfyldningsåbning
(Ventilkerne
(indstillingsstift))
Målermanifoldventil
Håndtag højt
(Hold det helt lukket)
Påfyldningsslange
(Til R32/R410A)
Vakuumpumpeadapter
til modstrømsforhindring
(Til R32/R410A)
Vakuumpumpe
Kompakt ventil på gasside
Tilslut påfyldningsslangen som vist på illustrationen, efter
at manifoldventilen er helt lukket.
Monter tilslutningsporten på påfyldningsslangen med
fremspring for at trykke ventilkernen (indstillingsstift) til
sættets påfyldningsport.
Åbn håndtag lavt helt.
Tænd for vakuumpumpen (ON). (*1)
Løsn den kompakte ventils kravemøtrik (gasside) en smule
for at kontrollere, at luften passerer igennem. (*2)
Stram kravemøtrikken igen.
Udfør luftudpumpning, indtil måleren for samlet tryk
viser –101 kPa (–76 cmHg). (*1)
Luk håndtag lavt helt.
Sluk for vakuumpum
pen (OFF).
Lad vakuumpumpen være som den er i 1 eller 2 minutter,
og kontroller at indikatoren på måleren for samlet tryk ikke
returnerer.
Åbn ventilstammen eller ventilhåndtaget helt.
(Først på væskesiden og derefter på gassiden)
Tag påfyldningsslangen af påfyldningsåbningen.
Stram påfyldningsåbningens ventil og hætter godt til.
(Til R32/R410A)
6 Luftudpumpning

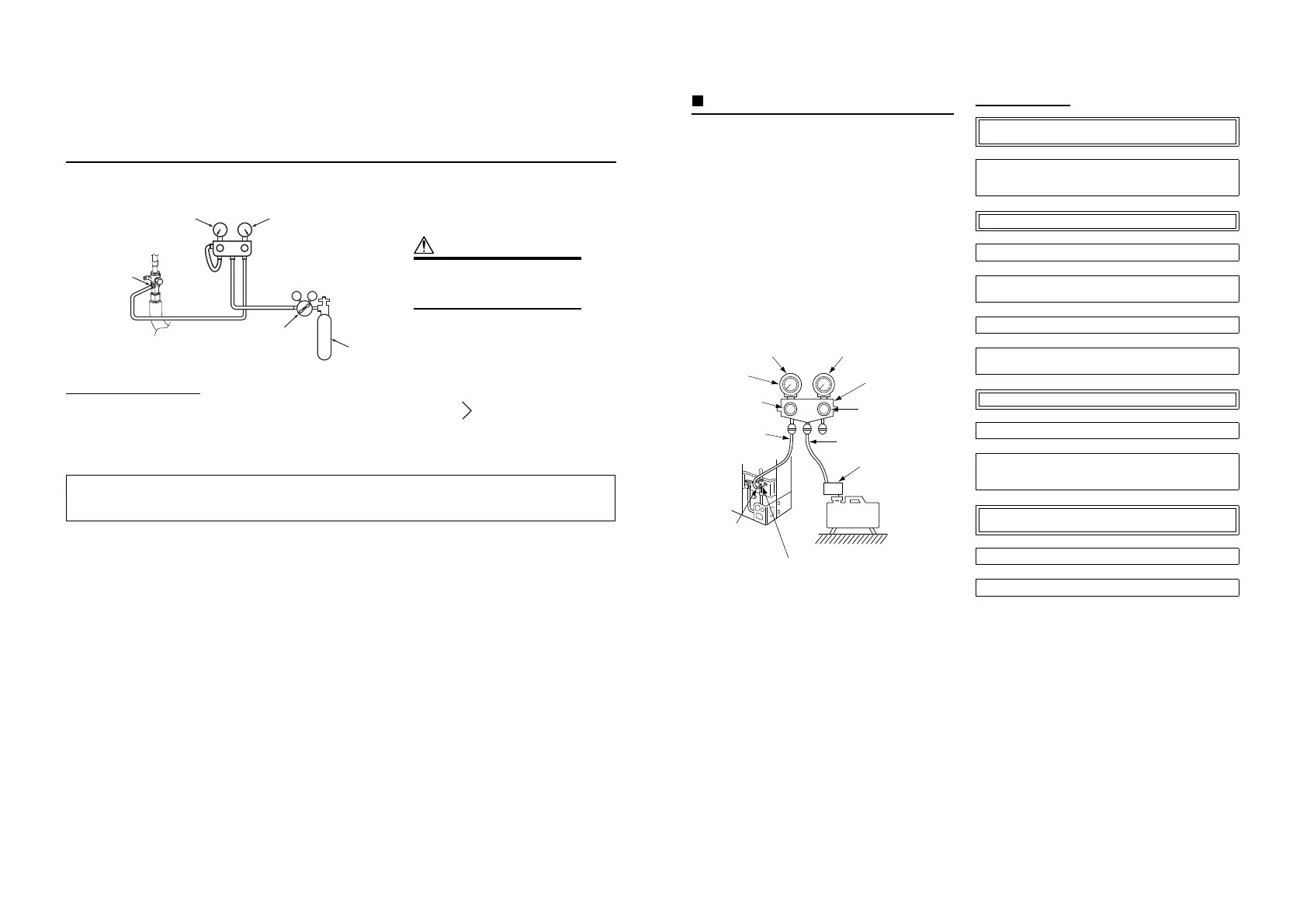

■ Test af lufttæthed
Efter fuldførelse af arbejdet med kølemiddelrørene skal der udføres en test af lufttæthed. Tilslut en
nitrogengasbeholder, og sæt rørene under tryk med nitrogengas som beskrevet for at udføre testen af lufttæthed.
V
L
VH
Lavtryksmåler Højtryksmåler
Målermanifold
Påfyldningsåbning
Trykreduktionsventil
Nitrogengas
FORSIGTIG
Anvend aldrig oxygen, brandfarlig
gas eller skadelig gas til test af
lufttæthed.
Kontrol af gaslækage
Trin 1....
Sæt systemet under tryk til 0,5 MPa (5 kg/cm
2
G) i 5 minutter eller længere.
Trin 2....
Sæt systemet under tryk til 1,5 MPa (15 kg/cm
2
G) i 5 minutter eller længere.
Trin 3....Sæt systemet under tryk til 4,15 MPa (42 kg/cm
2
G) i 24 timer. .................. Mikrolækager kan registreres.
(Bemærk dog, at hvis omgivelsestemperaturen forandres under trykdannelse og efter 24 timer, ændres trykket
med ca. 0,01 MPa (0,1 kg/cm
2
G) pr. 1 °C, så der skal kompenseres for dette).
Hvis trykket falder i trin 1 til 3, skal du kontrollere forbindelserne for lækage.
Kontrollér for lækage med skummende væske osv., reparer lækagerne, ved f.eks. at lodde rørene igen og
spænde kravemøtrikkerne, og udfør derefter testen af lufttæthed igen.
* Efter fuldførelse af testen af lufttæthed, skal du udlede nitrogengassen.
Større lækager kan registreres.
