–43–
■ Instalação do kit de válvula Dx
Junto ao diagrama do circuito de refrigerante, solde o suporte do sensor de TC1, TC2, TCJ do kit de válvula e do
acessório. Consulte a tabela abaixo para o diâmetro do tubo e o comprimento do tubo a usar.
* Siga as especificações da tubagem principal (por causa do sistema 1 por 1)
Kit de válvula Dx e ligação do tubo
• Certifique-se de que arrefece o filtro e o corpo da válvula PMV utilizando um pano húmido para que a temperatura do
corpo não exceda 120°C durante a soldadura.
• Para o tubo de ligação, pode vibrar durante a operação de descongelação. Efetue o trabalho de instalação para que
o tubo de ligação não quebre após uma utilização a longo prazo.
Suportes do sensor
• Para garantir um funcionamento fiável, todos os suportes do sensor têm de ser instalados por soldadura.
• Tenha cuidado para o material de soldadura não entrar no suporte do sensor ao instalar o suporte do sensor TC1,
TC2 e TCJ.
Sensor TC1
• Instale-o na parte de recolha do coletor de gás.
Sensor TC2
• Instale-o entre o distribuidor do tubo de líquido e o PMV.
(O sensor TC2 está instalado no ciclo de refrigerante da AHU.)
Sensor TCJ
• Instale-o na passagem onde a temperatura do tubo capilar é a mais baixa.
Se o sensor TC1, TC2 ou TCJ forem fáceis de estar sujeitos ao efeito térmico envolvente, cubra-o com o material de
isolante térmico e fixe-o com a banda de fixação.

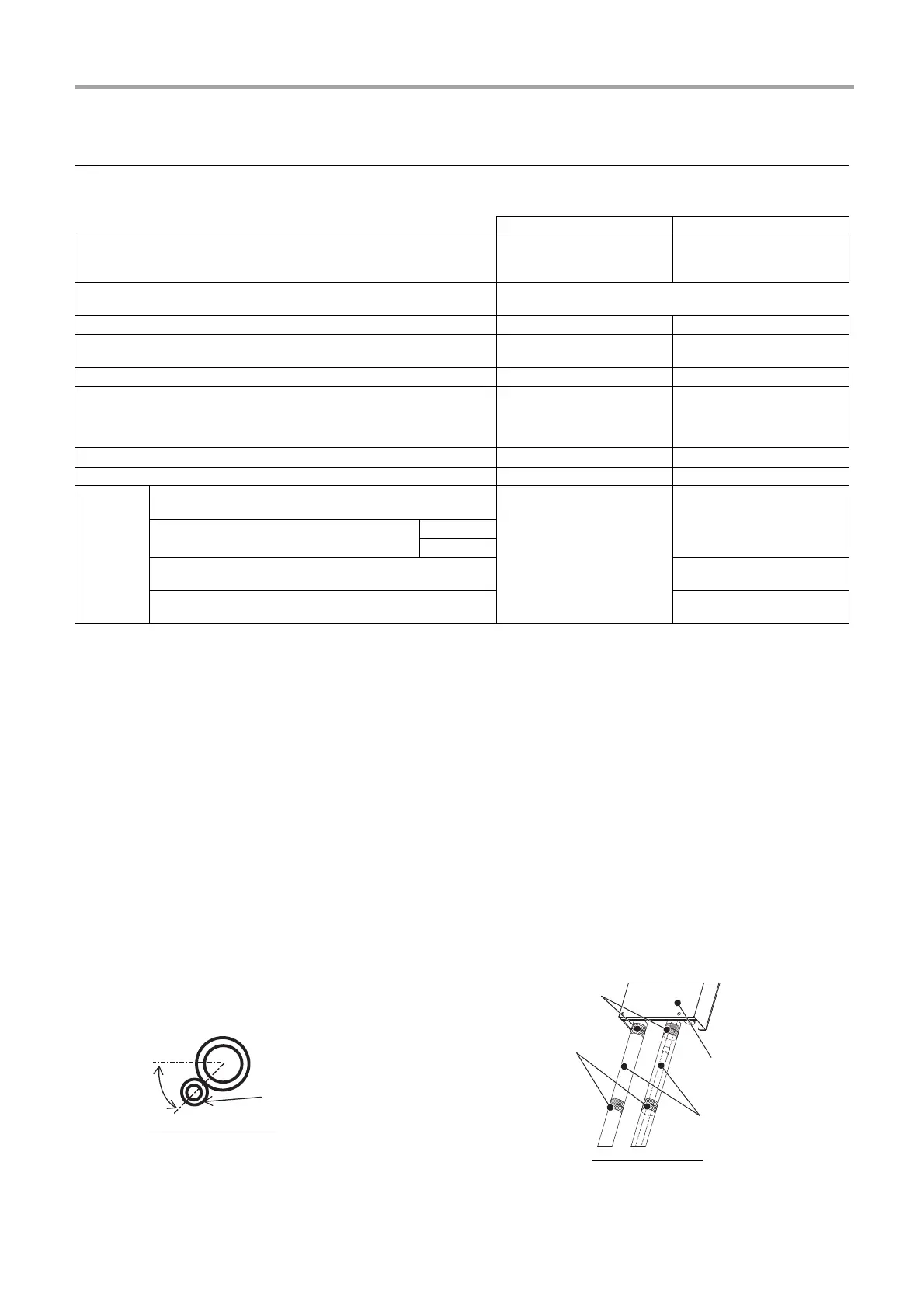

Tipo com controlo TA Tipo com controlo DDC
Item
Kit de válvula da bobina-Dx
Combinado com SMMS-e,
SMMS-7, SMMS-u e SHRM-e
Kit de válvula da bobina-Dx
Combinado com SMMS-e,
SMMS-7 e SMMS-u
Comprimento equivalente do tubo principal
Igual à restrição de comprimento da tubagem de
SMMS-e / SMMS-7 / SMMS-u / SHRM-e
Comprimento total da tubagem (comprimento real) 200 m 100 m *
Comprimento de tubo equivalente mais afastado L
(comprimento real)
130 m (120 m) 120 m (100 m) *
Comprimento do tubo equivalente mais afastado do 1º ramo 40 m -
Comprimento do tubo equivalente mais afastado entre a unidade
exterior
Igual à restrição de
comprimento da tubagem de
SMMS-e / SMMS-7
/ SMMS-u / SHRM-e
-
Comprimento máx. real dos tubos ligados a unidades interiores. 20 m -
Máximo equivalente entre a secção de ramificação 30 m -
Diferença
máx.
de altura
Unidade exterior - Unidade interior
(Unidade exterior superior) H1
40 m ou as especificações
da unidade exterior, o que
for mais curto de
SMMS-e / SMMS-7
/ SMMS-u / SHRM-e
40 m
Unidade exterior - Unidade interior
(Unidade exterior inferior) H1
H2 > 3 m
H2 <= 3 m
Unidade interior - Unidade interior
(Unidade exterior superior) H2
-
Unidade interior - Unidade interior
(Unidade exterior inferior) H2
-
Solde o sensor TC1 no local do lado inferior 45° para
detetar a temperatura estável.
Após soldar o tubo, envolva o isolador térmico instalado e
fixe-o com fita.
Tubo de gás
Suporte do sensor
Suporte do sensor TC1
Isolamento por fita
Kit de válvula
Figura da instalação
Isolamento
por fita
Isolante térmico
7-PT
