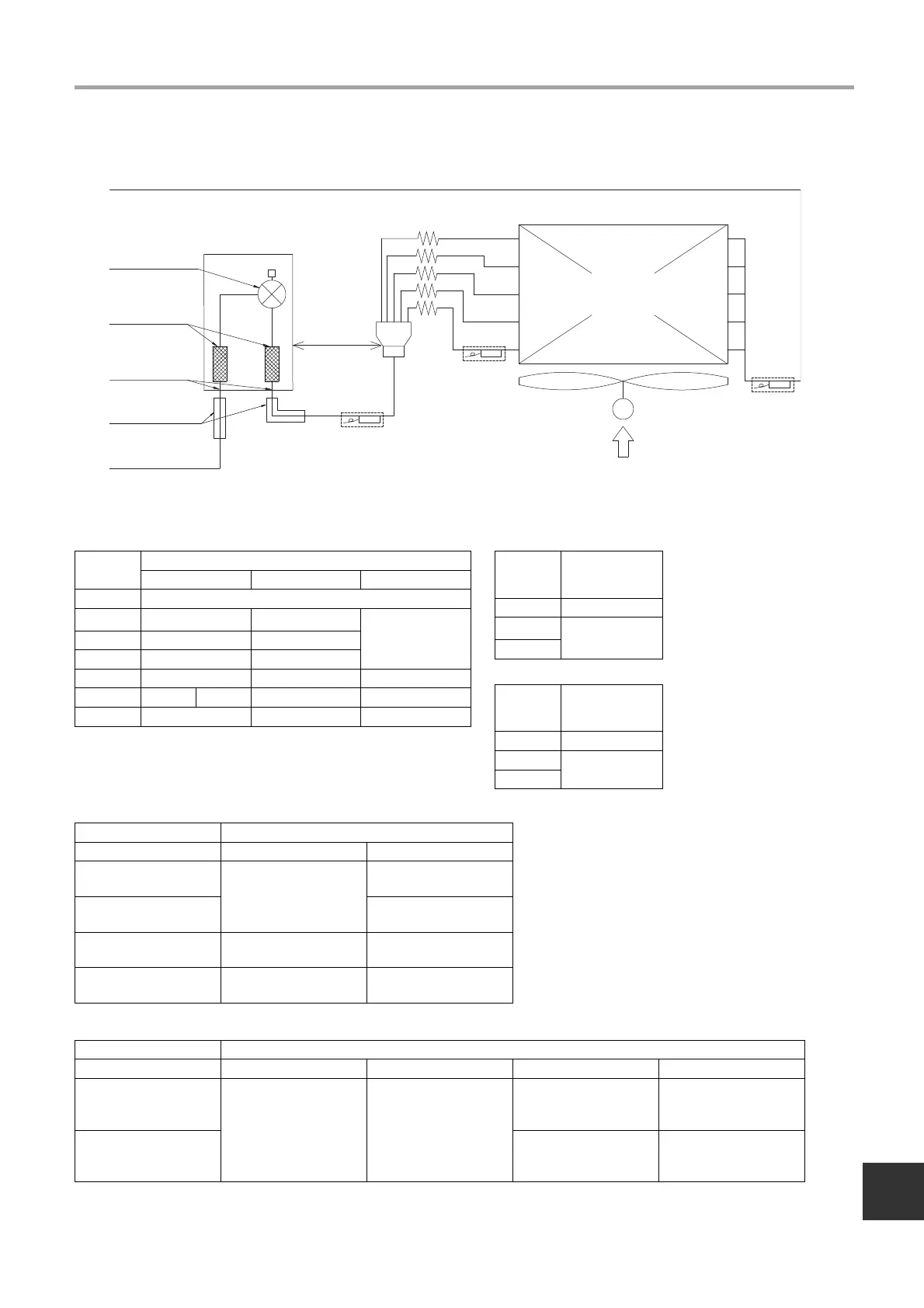

Posição dos sensores TC1, TC2 e TCJ na bobina Dx
Dimensões da tubagem e junta em Y
• O comprimento máximo real da tubagem entre o kit de válvula e a bobina Dx é até 10 m.
Tubo de gás
AHU
Tubo capilar
Kit de válvula Dx
PMV: Válvula
do motor
de impulso
Filtro
Soldadura
Tubo de líquido
TC2 Ø6 mm
(Soldadura)
Ar
Coletor
TC1 Ø4 mm
(Soldadura)
TCJ Ø6 mm
(Soldadura)
Máx
10 m
Distribuidor
Kit de válvula Dx: 1 conjunto (de 8 CV a 20 CV) Tipo BOBINA DX: Normal
BOBINA DX
Isolante térmico
Capacidade
Diâmetro do tubo
(1) Tubo de gás
(2) Tubo de líquido (3) Tubo de líquido
HP Ø
8 19,1 ou 22,2
12,7
―
10 22,2 12,7
16 ~ 20 28,6 15,9
32 34,9 15,9 19,1
36 ~ 48 41,3 38,1*¹ 15,9 22,2
54 ~ 60 41,3 15,9 22,2
*1 Apenas SMMS-u
Tipo
BOBINA
DX
Normal
(Unidade: mm)
HP
Junta em Y (A)
32
RBM-BY305E
Ø19,1-Ø15,9
36, 40
Tipo
BOBINA
DX
Normal
HP
Junta em Y (B)
32
RBM-BY305E
Ø15,9-Ø19,1
36, 40
Tipo BOBINA DX Entrelaçado, face dividida
HP Junta em Y (C) Junta em Y (D)
16, 18
RBM-Y205E
Ø15,9-Ø12,7
RBM-BY205E
Ø19,1-Ø28,6
20
RBM-BY205E
Ø22,2-Ø28,6
32
RBM-Y305E
Ø19,1-Ø15,9
RBM-BY305E
Ø28,6-Ø34,9
36, 40
RBM-Y305E
Ø22,2-Ø15,9
RBM-BY305E
Ø28,6-Ø41,3
Tipo BOBINA DX Entrelaçado, face dividida
HP Junta em Y (E) Junta em Y (F) Junta em Y (G) Junta em Y (H)
48
RBM-BY305E
Ø22,2-Ø15,9
RBM-BY305E
Ø15,9-Ø15,9
RBM-BY305E
Ø28,6-Ø34,9
RBM-BY305E
Ø28,6-Ø41,3
Ø34,9-Ø41,3
54, 60
RBM-BY305E
Ø28,6-Ø41,3
RBM-BY305E
Ø28,6-Ø41,3
Ø41,3-Ø41,3
