-4-
Merci d’avoir acheté ce kit de fi ltre pour
climatiseur.
Avant de démarrer les travaux d'installation,
veuillez lire attentivement le présent
manuel et installer le produit correctement.

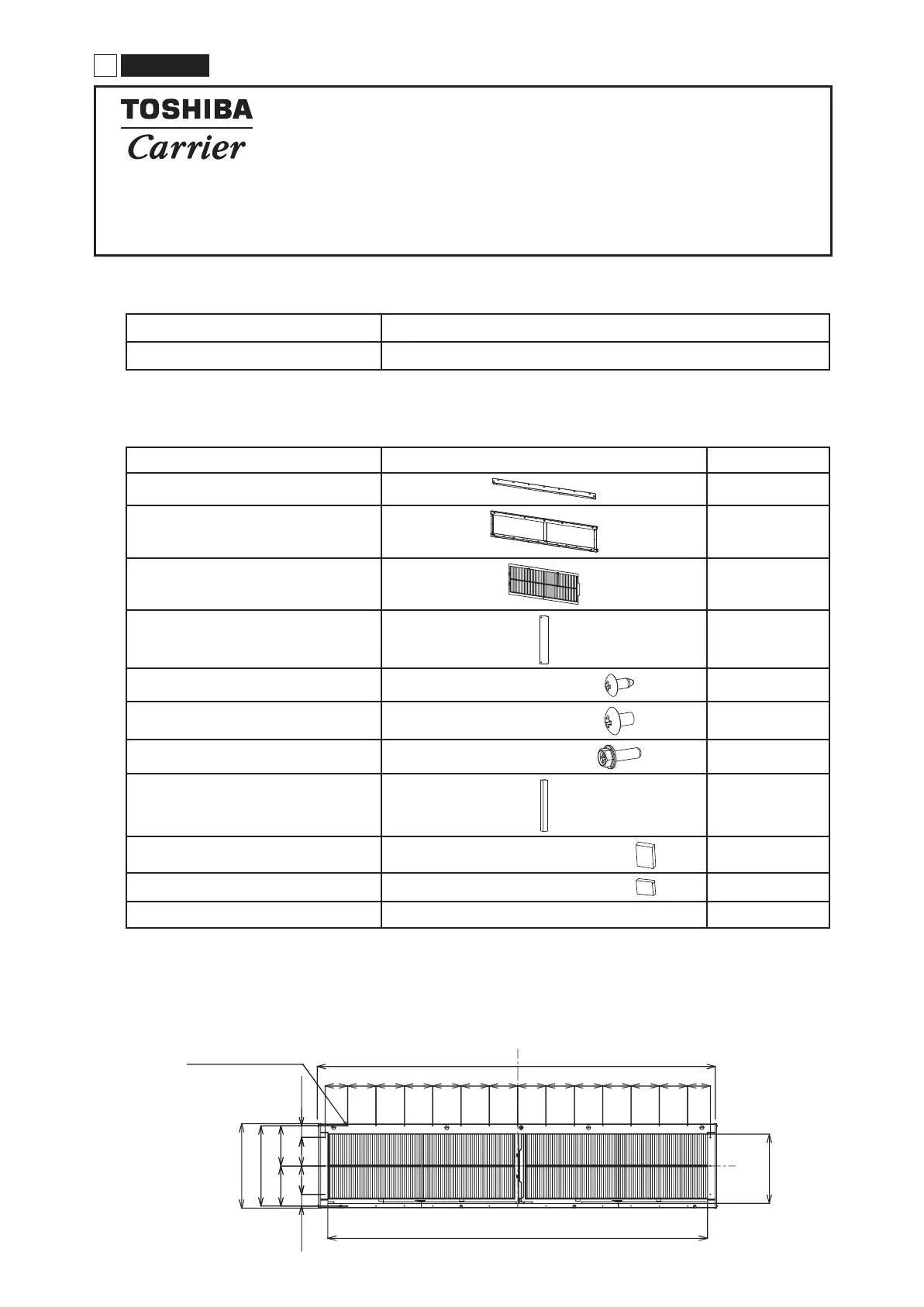

1. Modèle d'adaptation
Modèle du modèle Modèle d'adaptation
TCB-LK2801DP-UL MMD-AP072*HP-UL, MMD-AP096*HP-UL
2. Accessoires
Les pièces ci-dessous sont incluses.
Nom de la pièce Forme Quantité
(1) Plaque de fi xation du cadre 2
(2) Cadre du fi ltre
1
(3) Filtre
2
(4) Couvercle
2
(5) Vis
Ø5/32″(M4) × 0,3″(8L)
8
(6) Vis
Ø13/64″(M5) × 0,3″(8L)
4
(7) Vis
Ø13/64″(M5) × 0,6″(16L)
18
(8) Matériau d’étanchéité
1
(9) Matériau d’étanchéité
0,4″(10t) × 1,0″(25) × 1,4″(35)
2
(10) Matériau d’étanchéité
0,4″(10t) × 0,8″(20) × 1,0″(25)
2
(11) Manuel d’installation Ce manuel 1
3. Conception du conduit
Confi guration
En vous référant aux dimensions suivantes, fabriquez le conduit sur le site local.
Orifi ce d'installation
(UTILISER Ø5/32″(M4) × 0,3″(8)
32 places)
CL
55,3″(1405)
3,1″(80) 3,1″(80)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)
CL
9,6″(245)
53,0″(1346,5)
1,6″(41,5)
1,6″(41,5)
3,9″(100)
6,6″(142)
3,9″(100)
6,6″(142)
11,1″(283) 11,9″(302)
2 Français
CLIMATISEUR
Kit de fi ltre
Modèle: TCB-LK2801DP-UL
MANUEL D’INSTALLATION
02_1116950301-1 FR.indd 402_1116950301-1 FR.indd 4 29/9/2564 BE 08:5729/9/2564 BE 08:57
