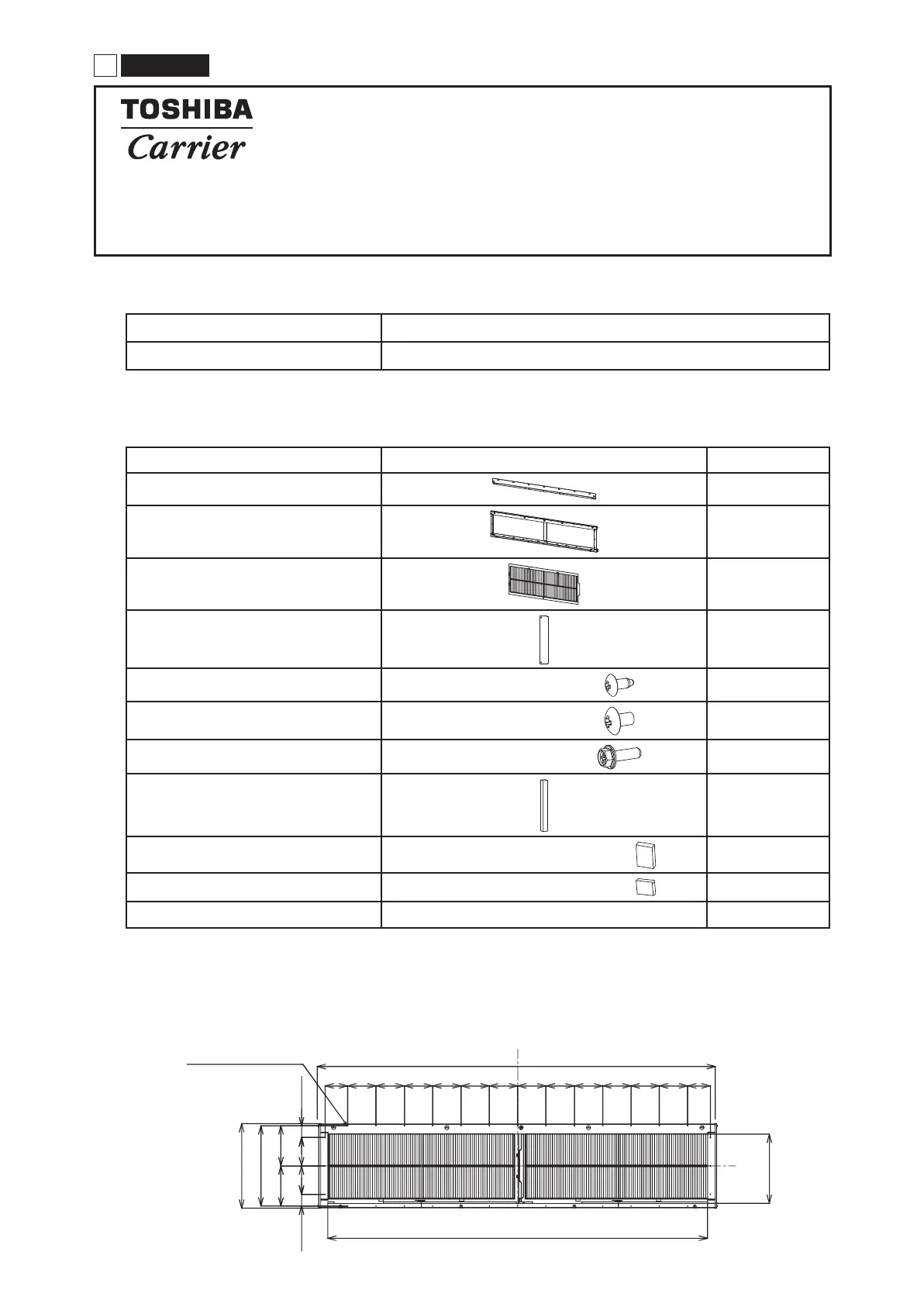

-7-
Gracias por comprar el kit de del fi ltro para
los aires acondicionados.
Antes de comenzar el trabajo de instalación,
lea este manual cuidadosamente e instale el
producto correctamente.
1. Modelo de adaptación
Nombre del modelo Modelo de adaptación
TCB-LK2801DP-UL MMD-AP072*HP-UL, MMD-AP096*HP-UL
2. Accesorios
Las piezas a continuación están incluidas.
Nombre de las piezas Forma Cantidad
(1) Placa de fi jación de bastidor 2
(2) Bastidor de fi ltro
1
(3) Filtro
2
(4) Tapa
2
(5) Tornillo
Ø5/32″(M4) × 0,3″(8L)
8
(6) Tornillo
Ø13/64″(M5) × 0,3″(8L)
4
(7) Tornillo
Ø13/64″(M5) × 0.6″(16L)
18
(8) Material de sellado
1
(9) Material de sellado
0,4″(10t) × 1,0″(25) × 1,4″(35)
2
(10) Material de sellado
0,4″(10t) × 0,8″(20) × 1,0″(25)
2
(11) Manual de instalación Este manual 1
3. Diseño de conducto
Disposición
Refi riéndose a la siguiente dimensión, fabricar el conducto en el sitio local.
Orifi cio de instalación
(UTILICE Ø5/32″(M4) × 0,3″(8)
32 lugares)
CL
55,3″(1405)
3,1″(80) 3,1″(80)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)3,9″(100) 3,9″(100)
CL
9,6″(245)
53,0″(1346,5)
1,6″(41,5)
1,6″(41,5)
3,9″(100)
6,6″(142)
3,9″(100)
6,6″(142)
11,1″(283) 11,9″(302)
3 Español
AIRE ACONDICIONADO
Kit de fi ltro
Modelo: TCB-LK2801DP-UL
MANUAL DE INSTALACIÓN
03_1116950301-1 ES.indd 703_1116950301-1 ES.indd 7 29/9/2564 BE 08:5829/9/2564 BE 08:58
