-5-

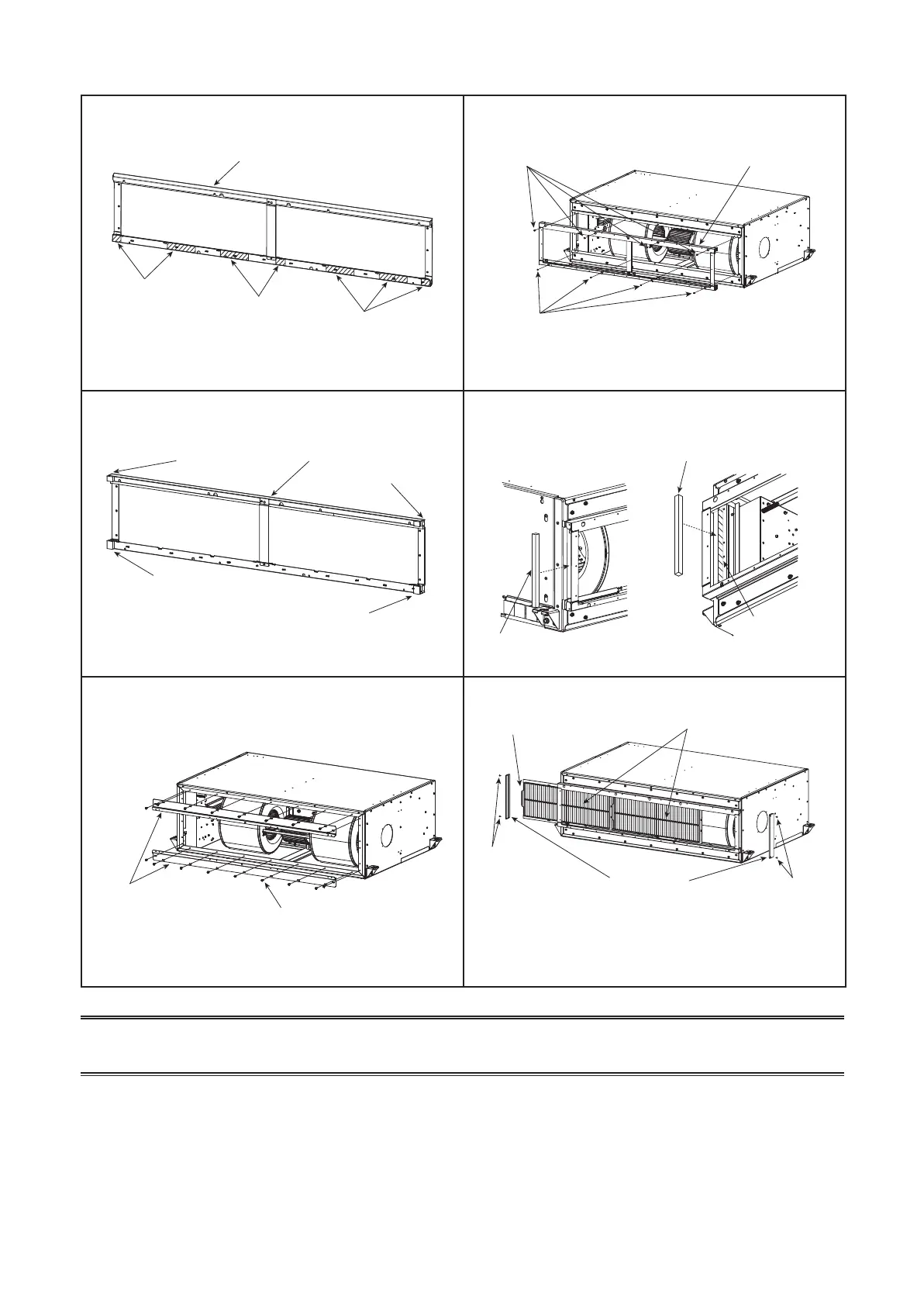

4. Installation
1. Pelez la bande adhésive du rail du fi ltre. 4. Installez (2) le cadre du fi ltre.
Et vérifi ez que la griffe du rail du fi ltre n’est pas retirée.
Bande adhésive
Bande adhésive
Bande adhésive
(2) Cadre du fi ltre
(6) Vis Ø13/64″ × 0,3″ (M5 × 8) (4)
(2) Cadre du fi ltre
(5) Vis Ø5/32″ × 0,3″ (M4 × 8) (4)
Au moment de l’installation de l’unité intérieure, les parties moulées
noires du cadre du fi ltre (rail de fi ltre) doivent être orientées vers le bas.
2. Installez (9)(10) le matériau d’étanchéité. 5. Installez (8) le matériau d’étanchéité.
Installez le matériau d’étanchéité dans le coin et collez-le.
(10) Matériau
d’étanchéité
(2) Cadre du fi ltre
(10) Matériau d’étanchéité
(9) Matériau d’étanchéité
(9) Matériau d’étanchéité
(8) Matériau d’étanchéité
(8) Matériau d’étanchéité
Collez le matériau
d’étanchéité à la base
de cette position.
3. Installez (1) la plaque de fi xation du cadre. 6. Installez le fi ltre (3) et le couvercle (4).
(1) Plaque de fi xation du cadre
(7) Vis Ø13/64″ × 0,6″ (M5 × 16) (18)
Vissez provisoirement cette vis.
Après avoir fi xé le cadre du fi ltre, serrez-la
complètement.
Poignée
(3) Filtre (2)
(5) Vis
Ø5/32″ × 0,3″
(M4 × 8) (2)
(4) Couvercles (2)
(5) Vis
Ø5/32″ × 0,3″
(M4 × 8) (2)
Insérez le fi ltre de manière à ce que la poignée se trouve sur le
côté, comme sur l’image ci-dessus.
Veuillez confi rmer que les deux parties du fi ltre sont raccordées.
Fixez un couvercle de chaque côté.
REMARQUE
Si vous utilisez des vis trop longues pour fi xer un conduit d’aspiration (achat local), vous ne pouvez pas retirer les fi ltres en retirant les
vis.
Assurez-vous de vérifi er que le fi ltre peut être fi xé et retiré après la fi xation.
