23

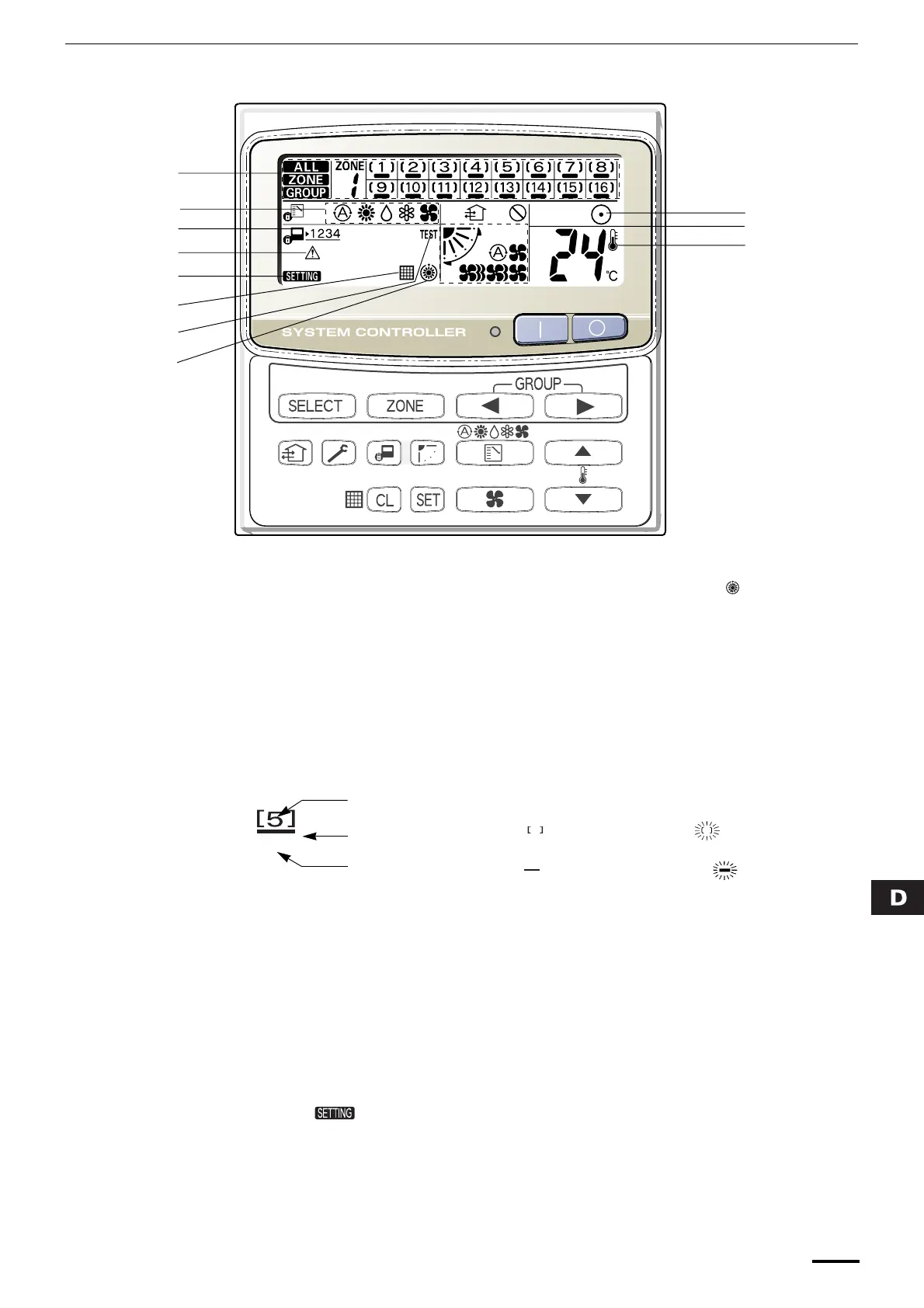

Display
Beschreibung
A: Wenn sich die Einheit in Heizbereitschaft befindet, wird das Symbol angezeigt.
B: Die aktuelle Betriebsart wird angezeigt.
C: Die aktuell ausgewählten Gebläsedrehzahl-, Luftstromrichtungs- und
Schwenkeinstellungen (SWEEP) werden angezeigt.
D: Diese Anzeige wird eingeblendet, wenn der Filter gereinigt werden muss.
E: Diese Anzeige wird nur eingeblendet, wenn eine Störung in einer Einheit auftritt.
F: Der aktuell ausgewählte Modus (ALL, ZONE oder GROUP), Zonennummer und
Gruppennummer werden angezeigt.
G: Der gegenwärtig ausgewählte Zentralsteuerungsmodus (1, 2, 3 oder 4) wird angezeigt.
H: Leuchtet auf, wenn mindestens eines der Klimageräte unter dem zentralen Steuergerät
in Betrieb ist. Die Anzeige erlischt, wenn kein Klimagerät unter dem zentralen
Steuergerät betrieben wird. Blinkt, wenn ein Klimagerät unter anormalen Bedingungen
läuft und die Schutzfunktion aktiviert ist.
I: Diese Anzeige wird eingeblendet, wenn ein Testlauf ausgeführt wird.
J: Diese Anzeige wird beim Einstellen der Temperatur eingeblendet.
K: Wenn der Netzschalter des zentralen Steuergeräts eingeschaltet wird, blinkt das
Symbol einige Minuten lang. Solange die Anzeige blinkt, ist keine Bedienung
über das zentrale Steuergerät möglich. Dies liegt daran, weil das zentrale Steuergerät
angeschlossene Gruppen verifiziert.
A
B
C
D
E
F
G
H
I
J
K
Anzeige der Gruppennummer (keine Angabe: keine Nummer
registriert)
Gruppenstatusanzeige ( : registrierte Gruppe, : gegenwärtig
ausgewählte Gruppe)
Betriebsstatusanzeige ( : Ein, Kein Symbol: Aus, : Alarm)
OI-673-07D
03_TCB-SC642TLE_DE.fm Page 23 Friday, June 18, 2004 8:42 PM
