36
Como utilizar o controlador central

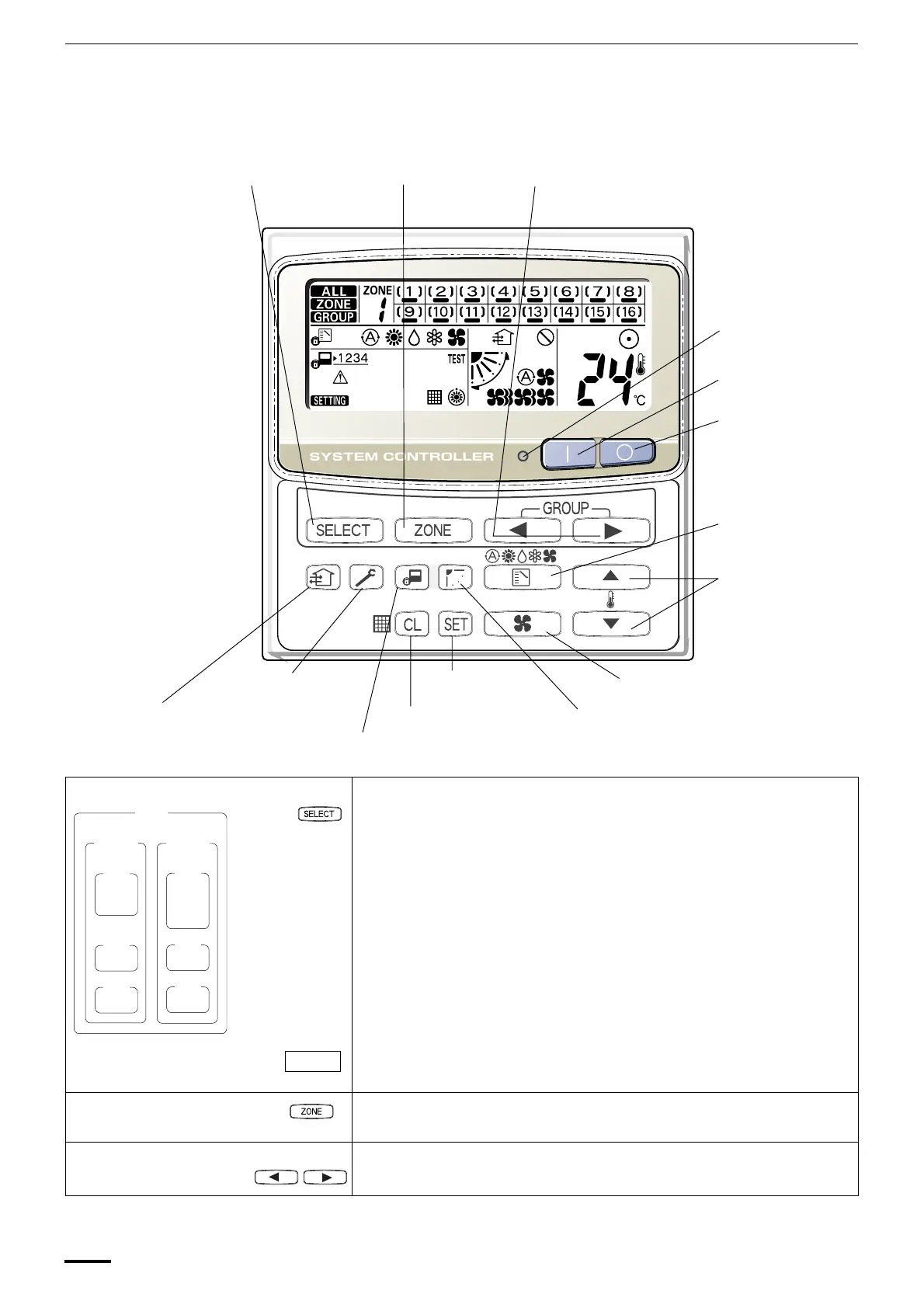

Funções dos botões
A: Botão ALL/ZONE/GR SELECT Utilize este botão para seleccionar um dos seguintes itens:
ALL: liga e desliga todos os aparelhos de ar condicionado.
ZONE: liga e desliga todos os aparelhos de ar condicionado de cada
zona.
GR: liga e desliga todos os aparelhos de ar condicionado de cada
grupo.
Pode definir um máximo de quatro zonas com 16 grupos
(aparelhos) para cada zona.
B: Botão de selecção
ZONE
Utilize este botão para seleccionar a zona (de 1 a 4) a controlar
individualmente.
C: Botões de selecção GROUP Utilize estes botões para seleccionar um grupo (de 1 a 16) a controlar
individualmente.
A: Botão ALL/
ZONE/GR
SELECT
F: Luz indica-
dora de fun-
cionamento
E: Botão OFF
B: Botão de
selecção
ZONE
D: Botão ON
C: Botões de
selecção
GROUP
H: Botões de
regulação da
temperatura
G: Botão MODE
I: Botão FAN SPEED
J: Botão FLAP
M: Botão SET
N: Botão CL
L: Botão CENTRAL
CTRL
K: Botão
CHECK
O: Botão
VENTILATION
ALL
ZONE2
GR2
UNIT
GR1
UNIT
UNIT
GR1
UNIT
UNIT
UNIT
GR3
UNIT
GR2
UNIT
GR3
UNIT
ZONE1
NOTA
