DE
16
E6581930
⇔
⇔
MODE
MODE
MODE
MODE
MODE
RUN
MON
PRG
MODE
PRG

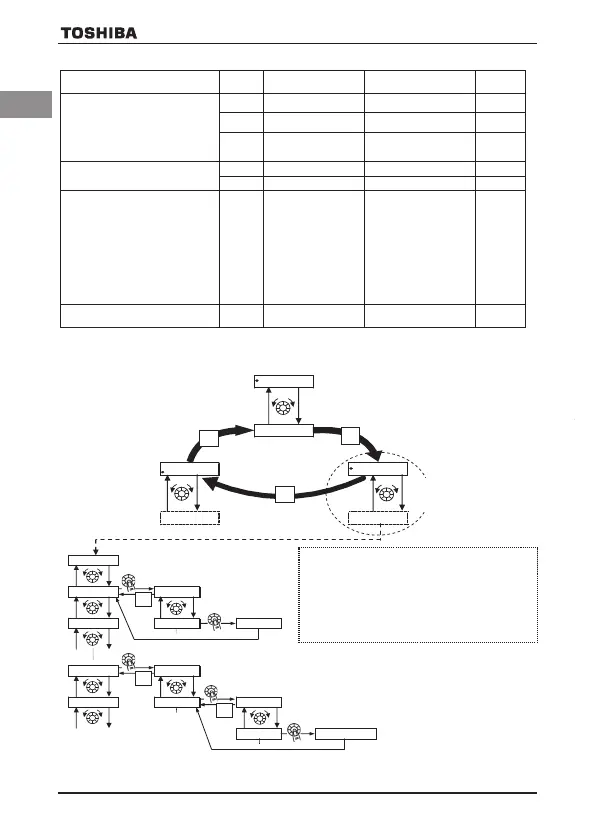

8. Hauptparameter
9. Steuerung über das Bedienfeld
10. Detaillierte Hinweise zur Bedienung und zu Betriebsstörungen sind
der Betriebsanleitung zu entnehmen
Inhaltsverzeichnis
Bezeich-
nung
Funktion Einstellbereich
Grundein
-
stellung
Hochlauf-/Runterlaufzeit an die
Maschinenanforderungen anpassen.
Der Wert für
acc
/
dec
entspricht der
Zeit, die die Ausgangsfrequenz für den
Übergang zwischen 0 Hz und dem Wert
von
fh
benötigt.
acc
Hochlaufzeit 1 0.0-3600 (360.0) (s) 10,0
dec
Runterlaufzeit 1 0.0-3600 (360.0) (s) 10,0
fh
Maximalfrequenz 30,0-500,0 (Hz) 80,0
Einstellung des oberen und unteren
Grenzwerts für die Ausgangsfrequenz
ul
Obere Grenzfrequenz
0,5-
fh
(Hz)
*1
ll
Untere Grenzfrequenz
0,0-
ul
(Hz)
0,0
Auswahl einer für die Maschine geeigneten
U/f-Kennlinie
pt
U/f-Kennlinien-Wahl 0: U/f konstant
1: Variables Drehmoment
2: Automatische
Drehmoment-Anhebung
3: Vektorregelung
4: Energieeinsparen
5: Dynamisches
Energiesparen
6: PM-Motorsteuerung
7: U/f 5-Punkt-Kennlinie
*1
Anpassung der elektronischen
Motorschutz-Temperaturüberwachung
thr
Elektronischer
Motorschutz 1
10-100 (%/(A)) 100
*1: Die Standardeinstellwerte richten sich nach der Einstellung im Einrichtmenü.
Frequenzeinstellung am Bedienfeld
Anzeigeebene
Standardebene
Programmierebene
Einstellung der Basisparameter
Einstellung erweiterter Parameter
■ Einstellen der Parameter
(1) Den Parameter auswählen. (Den Einstellregler drehen.)
(2) Den Einstellwert auslesen. (Den Einstellregler in der Mitte
drücken.)
(3) Den Einstellwert ändern. (Den Einstellregler drehen.)
(4) Den Einstellwert festlegen. (Den Einstellregler in der Mitte
drücken.)
Parameter suchen
und einstellen
VF-S15_QS.indb 16VF-S15_QS.indb 16 2021/11/18 15:51:402021/11/18 15:51:40
IT
17
E6581931
Le informazioni contenute nel presente manuale e nelle etichette applicate sull’inverter sono molto importanti per un
corretto utilizzo dell’inverter e per prevenire lesioni alle persone o danni alle proprietà nell’area. Familiarizzare con i
simboli e le indicazioni mostrate di seguito prima di continuare la lettura del manuale. Rispettare tutte le avvertenze.
* Leggere i consigli per la sicurezza del manuale di istruzioni (CD-ROM) per le informazioni non riportate nella
presente guida.
Spiegazione dei simboli
Simbolo Significato del simbolo
Pericolo
Indica che gli errori di funzionamento potrebbero avere conseguenze letali o molto
gravi.
Avvertimento
Indica che gli errori di funzionamento potrebbero provocare lesioni (*1) alle
persone o danni alle cose. (*2)
(*1) Lesioni, ustioni o scosse elettriche che non richiedono né l’ospedalizzazione né lunghi periodi di convalescenza.
(*2) Con danni alle cose si intendono danni a beni e materiali.
Significato dei simboli
Simbolo Significato del simbolo
Indica proibizione (azioni da non compiere).
L’oggetto della proibizione comparirà nel simbolo o a fianco dello stesso, sotto forma di testo o
pittogramma.
Indica un’istruzione da seguire.
All’interno del simbolo o a fianco dello stesso compaiono pittogrammi o testo con istruzioni
dettagliate.
- Indica la presenza di un pericolo.
Il pericolo viene descritto nel simbolo, o a fianco dello stesso, sotto forma di testo o pittogramma.
- Indica la necessità di agire con cautela.
L’oggetto dell’avvertimento viene descritto nel simbolo, o a fianco dello stesso, sotto forma di testo
o pittogramma.
■ Limiti di utilizzo
Questo inverter è utilizzabile per il controllo della velocità dei motori trifase a induzione utilizzati per uso
industriale generale.
Le versioni con ingresso monofase dispongono comunque di uscita trifase e quindi non sono idonei per
azionare motori monofase.
Precauzioni per la sicurezza
Questo prodotto è stato creato per uso generico in applicazioni industriali. Non può essere
utilizzato per applicazioni in cui può provocare un impatto notevole sugli usi pubblici, quali
impianti di alimentazione e autostrade e in apparecchiature che possono minacciare l’incolumità
delle persone, come il controllo di energia nucleare, nell’aviazione, nel controllo dello spazio
aereo, del traffico, negli apparecchi di sicurezza, nelle apparecchiature di intrattenimento o
mediche. Da considerare le modalità di uso, in condizioni speciali o in applicazioni in cui è
richiesto un severo controllo di qualità. Contattare il rivenditore Toshiba.
Utilizzare l’inverter in applicazioni in cui un eventuale malfunzionamento non possa essere causa
di incidenti o danni gravi. Installare sempre l’inverter con tutti gli adeguati dispositivi di sicurezza.
Le versioni con ingresso monofase dispongono comunque di uscita trifase e quindi non sono
idonei per azionare motori monofase.
I. Precauzioni per la sicurezza
Guida rapida all’avvio
con Funzione di sicurezza
VF-S15_QS.indb 17VF-S15_QS.indb 17 2021/11/18 15:51:402021/11/18 15:51:40
VF-S15_QS_CC2021.indd 16VF-S15_QS_CC2021.indd 16 2021/11/18 15:55:132021/11/18 15:55:13
