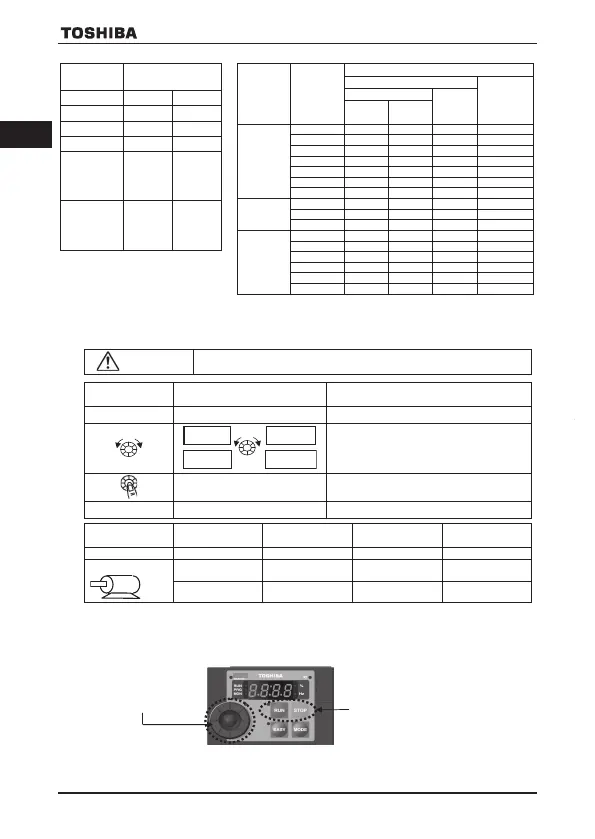

IT
22
E6581931
Dimensione
vite
Coppia di serraggio
Vite M3,5 1,0 N·m 8,9 lb·in
Vite M4 1,4 N·m 12,4 lb·in
Vite M5 2,4 N·m 20,8 lb·in
Vite M6 4,5 N·m 40,0 lb·in
Vite M4
(morsetto
di messa a
terra)
1,4 N·m 12,4 lb·in
Vite M5
(morsetto
di messa a
terra)
2,8 N·m 24,8 lb·in
Classe di
tensione
Motore
applicabile
(kW)
Sezione cavo (mm
2
)
Circuito di alimentazione Nota 1)
Cavo di
messa a
terra
Ingresso
Corrente
senza
DCL
Con DCL
trifase
240 V
0,2-1,5 1,5 1,5 1,5 2,5
2,2 2,5 1,5 1,5 2,5
4,0 4,0 2,5 2,5 4,0
5,5 10 4,0 6,0 10
7,5 16 6,0 10 16
11 25 10 16 16
15 35 16 25 16
Monofase
240 V
0,2-0,75 1,5 1,5 1,5 2,5
1,5 2,5 2,5 1,5 2,5
2,2 4,0 4,0 1,5 4,0
Trifase
500 V
0,4-2,2 1,5 1,5 1,5 2,5
4,0 2,5 1,5 1,5 2,5
5,5 4,0 1,5 2,5 4,0
7,5 6,0 2,5 2,5 6,0
11 10 4,0 6,0 10
15 16 6,0 10 16
Nota 1) Il cavo del circuito di alimentazione deve essere circa 30 m.
5. Accendere l’alimentazione
Configurare il menu di impostazione dopo l’accensione.
6. Utilizzare l’inverter
Il funzionamento pannello è possibile con le impostazioni predefinite.
Avvertimento
Le impostazioni errate danneggiano l’unità e possono produrre avviamenti
intempestivi. Accertarsi di aver configurato correttamente il menu di impostazione.
Impostazione
parametro
eu a si a usa jp
Località principale Europa Asia, Oceania Nord America Giappone
Motore
230/400(V) 230/400(V) 230/460(V) 200/400(V)
50(Hz) 50(Hz) 60(Hz) 60(Hz)
Nota) Quando si utilizza l’inverter con i segnali esterni, selezionare logica sink, logica source o PLC
(alimentazione esterna) da SW1.
La frequenza (velocità) può
essere modificata con il
quadrante di regolazione.
Avviare con il tasto RUN e
arrestare con il tasto STOP.
Quadrante di
regolazione
Display LED Operazione
“
set
”
Accensione
eu
asia
jp
usa
Ruotare il quadrante di regolazione e selezionare
la località.
init
Premere il quadrante di regolazione
0.0
Ultimare la configurazione
VF-S15_QS.indb 22VF-S15_QS.indb 22 2021/11/18 15:51:422021/11/18 15:51:42
IT
23
E6581931
SW2
PTC
VIB
SOURCE
SINK
S3
S4
PLC
SW1
F
CC
R
F
P24
R
VIA
CC PP
CC VIB
－ ＋
CC VIC
－ ＋
7. Utilizzare l’inverter con i segnali esterni
Collegare il circuito di controllo, impostare il parametro e selezionare SW1.
7.1 Cablaggio
Selezionare il segnale tramite il morsetto VIA e VIB
Vite per morsettiera di controllo rimovibile
Connettore RS485
Posizione iniziale
Comando di funzionamento
Marcia avanti quando F-CC o P24-F si
trova su ON.
<logica sink> <logica source>
F: Comando marcia avanti
R: Comando marcia indietro
Dimensione
vite
Coppia di
serraggio
consigliata
Vite M3
0,5 N·m
4,4 lb·in
Lunghezza di strippaggio:
6 (mm)
Cacciavite:
Cacciavite piccolo a punta
piatta
(Spessore lama: 0,5 mm,
larghezza lama: 3,5 mm)
Conduttore Un filo
Due fili di uguale
diametro
Solido
0,3 - 1,5 mm
2
(AWG 22-16)
0,3 - 0,75 mm
2
(AWG 22-18)
A trefoli
Impostazione frequenza
1) Potenziometro
fmod
=
1
f1 0 9
=
0
o
1
(Analogico)
3) Ingresso segnale (da 0 a10 V) oppure (da -10 a +10 V)
SW2: VIB
fmod
=
2
f1 0 7
=
0
(0-+10V),
1
(-10-+10V)
f1 0 9
=
0
(Analogico)
2) Ingresso corrente (da 4 a 20 mA)
fmod
=
8
7.2 Impostazione parametro
Stabilire il metodo di funzionamento con
cmod
e l’impostazione di frequenza con
fmod
.
Titolo Funzione Campo regolazioni
Impostazione
predefinita
cmod
Scelta modalità di comando
0: Morsettiera, 1: Pannello
2: RS485, 3: CANopen, 4: Opzione
1
fmod
Selezione modalità impostazione
frequenza 1
0: Quadrante di regolazione 1, 1: Morsetto VIA
2: Morsetto VIB, 3: Quadrante di regolazione 2
4: RS485, 5: UP/DOWN da ingresso logico
6: CANopen, 7: Opzione di comunicazione
8: Morsetto VIC
11: ingresso treno di impulsi, 14:
sro
0
f1 0 7
Selezione morsetto di ingresso
analogico (VIB)
0: 0-+10V, 1: -10-+10V 0
f1 0 9
Selezione ingresso analogico/
logico (VIA/VIB)
0 a 4 *Vedere il manuale di istruzioni per maggiori
dettagli.
0
VF-S15_QS.indb 23VF-S15_QS.indb 23 2021/11/18 15:51:422021/11/18 15:51:42
