ES
32
E6581932


 
 
  
 
MODE
MODE
MODE


MODE
MODE
RUN
MON
PRG
MODE
PRG

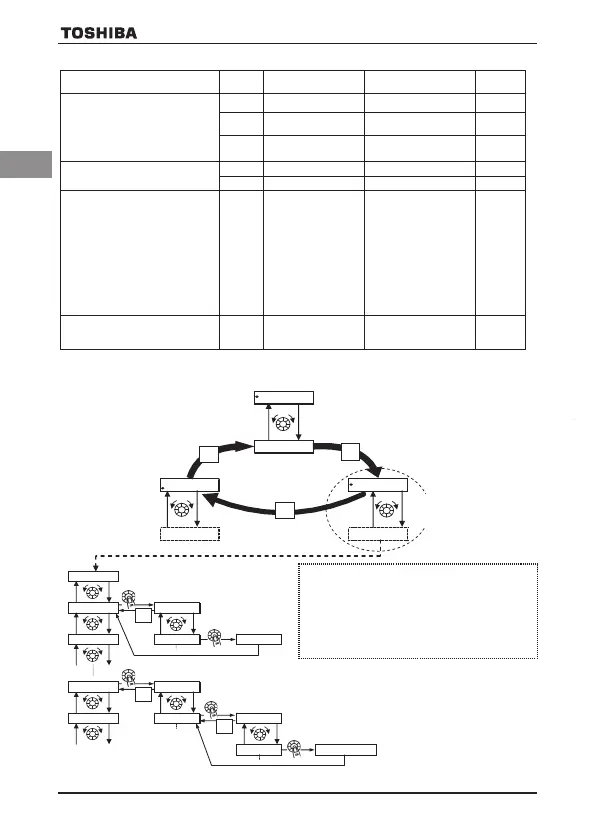

8. Parámetros principales
9. Operación del panel
10. Consulte el manual de instrucciones en relación con la operación aplicada o avería
Contenido
Título Función Escala de ajuste
Configuración
por defecto
Defina el tiempo de aceleración/
desaceleración para adecuarlo a la
maquinaria.
El valor
acc
/
dec
es el tiempo que
tarda la frecuencia de salida desde 0Hz al
valor
fh
.
acc
Tiempo de aceleración 1 0.0-3600 (360.0) (s) 10,0
dec
Tiempo de
desaceleración 1
0.0-3600 (360.0) (s) 10,0
fh
Frecuencia máxima 30.0-500.0 (Hz) 80,0
Defina el límite superior e inferior de la
frecuencia de salida
ul
Frecuencia límite superior
0,5-
fh
(Hz)
*1
ll
Frecuencia límite inferior
0,0-
ul
(Hz)
0,0
Seleccione el modo de control V/f según
la maquinaria
pt
Selección del modo de
control V/F
0: Constante V/F
1: Par variable
2: Control de aumento
automático de par
3: Control vectorial
4: Ahorro de energía
5: Ahorro de energía
dinámico
6: Control del motor PM
7: Configuración de V/F de
5 puntos
*1
Ajuste el nivel de protección termo-
electrónica del motor.
thr
Nivel de protección
termo- electrónica del
motor 1
10-100 (%/(A)) 100
*1: Los valores de configuración por defecto varían en función de la configuración del menú de ajuste.
Configuración de la frecuencia del panel
Modo de monitorización de estado
Modo de monitorización estándar
Modo de monitorización de ajustes
Configuración de parámetros básicos
Configuración de parámetros extendidos
Parámetros de configuración
(1) Seleccione el parámetro. (Gire el dial de ajuste.)
(2) Lea el valor de configuración. (Pulse el centro del dial de
ajuste.)
(3) Cambie el valor del parámetro. (Gire el dial de ajuste.)
(4) Determine el valor de configuración. (Pulse el centro del
dial de ajuste.)
Buscar y definir
parámetros
VF-S15_QS.indb 32VF-S15_QS.indb 32 2021/11/18 15:51:452021/11/18 15:51:45
33
E6581965d
E6581965
1
Additional sheet
TOSVERT
TM
VF-S15 world model(W1) listed on the following table integrates the Safe Torque Off
function.
Read the instruction manual attached to the product before using Safe Torque Off function.
Safety function
Safe Torque Off (STO) function according to EN/IEC 61508 SIL2 and ISO 13849-1 category 3 PL”d”.
VF-S15 world mode
l
(W1) Reference
Range
Three phase
200 to 240Vac
Single phase
200 to 240Vac
Three phase
380 to 500Vac
Three phase
525 to 600Vac
0.2 kW ----- VFS15S-2002PL-W1 ----- -----
0.4 kW VFS15-2004PM-W1 VFS15S-2004PL-W1
VFS15-4004PL-W1
VFS15-4004PL1-W1
-----
0.75 kW VFS15-2007PM-W1 VFS15S-2007PL-W1
VFS15-4007PL-W1
VFS15-4007PL1-W1
-----
1.5 kW VFS15-2015PM-W1 VFS15S-2015PL-W1
VFS15-4015PL-W1
VFS15-4015PL1-W1
VFS15-6015P-W1
2.2 kW VFS15-2022PM-W1 VFS15S-2022PL-W1
VFS15-4022PL-W1
VFS15-4022PL1-W1
VFS15-6022P-W1
4.0 kW VFS15-2037PM-W1 -----
VFS15-4037PL-W1
VFS15-4037PL1-W1
VFS15-6037P-W1
5.5 kW VFS15-2055PM-W1 ----- VFS15-4055PL-W1 VFS15-6055P-W1
7.5 kW VFS15-2075PM-W1 ----- VFS15-4075PL-W1 VFS15-6075P-W1
11 kW VFS15-2110PM-W1 ----- VFS15-4110PL-W1 VFS15-6110P-W1
15 kW VFS15-2150PM-W1 ----- VFS15-4150PL-W1 VFS15-6150P-W1
Related Documents
Title of Documentation Reference number
VF-S15 Instruction manual Note1) E6582175
VF-S15 Quick Start manual E6581929
VF-S15 Safety manual Note1,2) E6581860
VF-S15 ATEX Guide Note1) E6581861
Note1) These manuals and EU Declaration of Conformity are in CD-ROM.
Note2) E6581860 is Original instructions.
© Toshiba Schneider Inverter Corporation 20
12
TM
VF-S15_QS.indb 33VF-S15_QS.indb 33 2021/11/18 15:51:452021/11/18 15:51:45
VF-S15_QS_CC2021.indd 32VF-S15_QS_CC2021.indd 32 2021/11/18 15:55:182021/11/18 15:55:18
