FRANÇAIS
ATTENTION
2.8 Notes techniques pour une correcte utilisation du manifold digital MultiRef
1 Lorsque l’on ferme les vannes du MultiRef, une réduction de
volume interne se produit et en présence de réfrigérant liquide,
ceci provoque des surpressions (plus de 100bar) qui sont su-
sceptibles d’endommager de manière irréversible les senseurs
dépression. Par conséquent, lorsque l’on utilise le manifold digi-
tal, celui-ci doit toujours être relié aux flexibles et ne doit jamais
avoir les raccords d’entrée/sortie fermés avec des bouchons ou
autres organes d’interception.

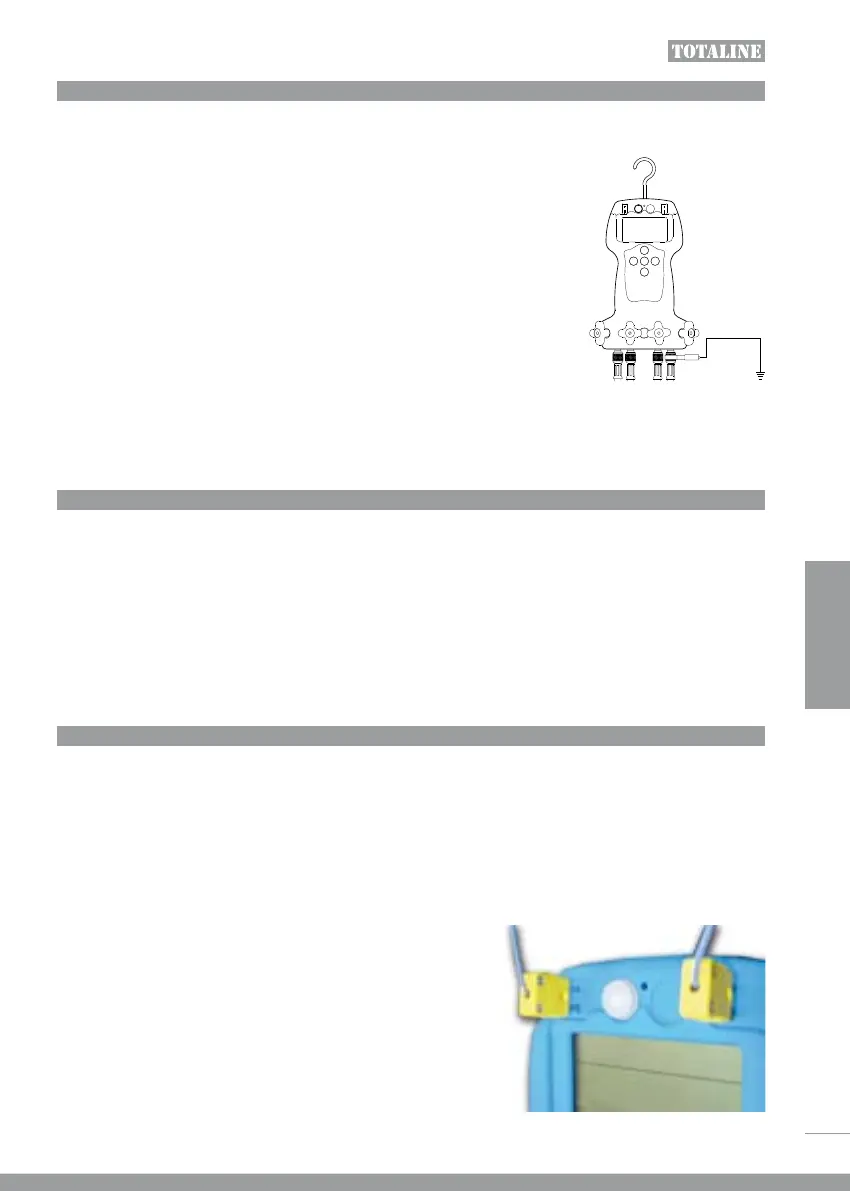

2 Dans des conditions atmosphériques particulières, le passage
de réfrigérant liquide à l’intérieur du MultiRef peut provoquer
des phénomènes physiques (charges électrostatiques) qui sont
susceptibles d’endommager le manifold digital de manière ir-
réversible. Pour éviter de tels phénomènes, le MultiRef doit être
mis à terre de manière appropriée. Cette opération s’effectue
en branchant un des raccords métalliques du MultiRef à un
appareil doté de mise à terre.
3 PRÉPARATION POUR L’UTILISATION DU MULTIREF
ATTENTION
La présence de l’étiquette synoptique n’exempte pas l’opérateur de la lecture attentive de
ce mode d’emploi et de l’observation stricte des procédés illustrés.
3.1 Installation des batteries 9V
MultiRef est livré avec une batterie 9V (incluse dans la confection). Avant toute opération, il
est nécessaire d’installer la batterie dans l’instrument. Pour ce faire, procéder comme suit:
Enlever la vis de fixation du compartiment des batteries.
Enlever le couvercle du compartiment
Introduire la batterie à l’intérieur en faisant bien attention de brancher le connecteur
Refermer le couvercle et fixer avec la vis
IMPORTANT
Lorsque la batterie est déchargée le message «batt» clignote sur l’affichage en alternan-
ce avec le réfrigérant sélectionné. Une fois le niveau minimum de tension atteint, l’appareil
s’éteindra automatiquement.
3.2 Allumage/extinction du MultiRef
Pour allumer le manifold MultiRef, appuyer sur la touche centrale pendant plus d’1 secon-
de. L’affichage se configurera selon les dernières programmations de l’opérateur.
Pour éteindre l’instrument, appuyer sur la touche centrale pendant plus de 3 secondes.
3.3
Branchement des sondes de température T1 et T2
A l’intérieur de la confection se trouvent 2 sondes de
température (Thermocouples de type K) qui doivent
être branchées avant utilisation (voir photo ci-dessous).
Les brancher dans les espaces appropriés (contrôler la
polarité des thermocouples) et attendre quelques se-
condes que la valeur correcte de la température s’af-
fiche. L’absence de branchement des thermocouples
est indiqué par le symbole ”- - -“.
Branchement sondes
