INSTALACIÓN DEL ORDENADOR
INSTALLATION OF THE COMPUTER
INSTALLATION DE L’ORDINATEUR

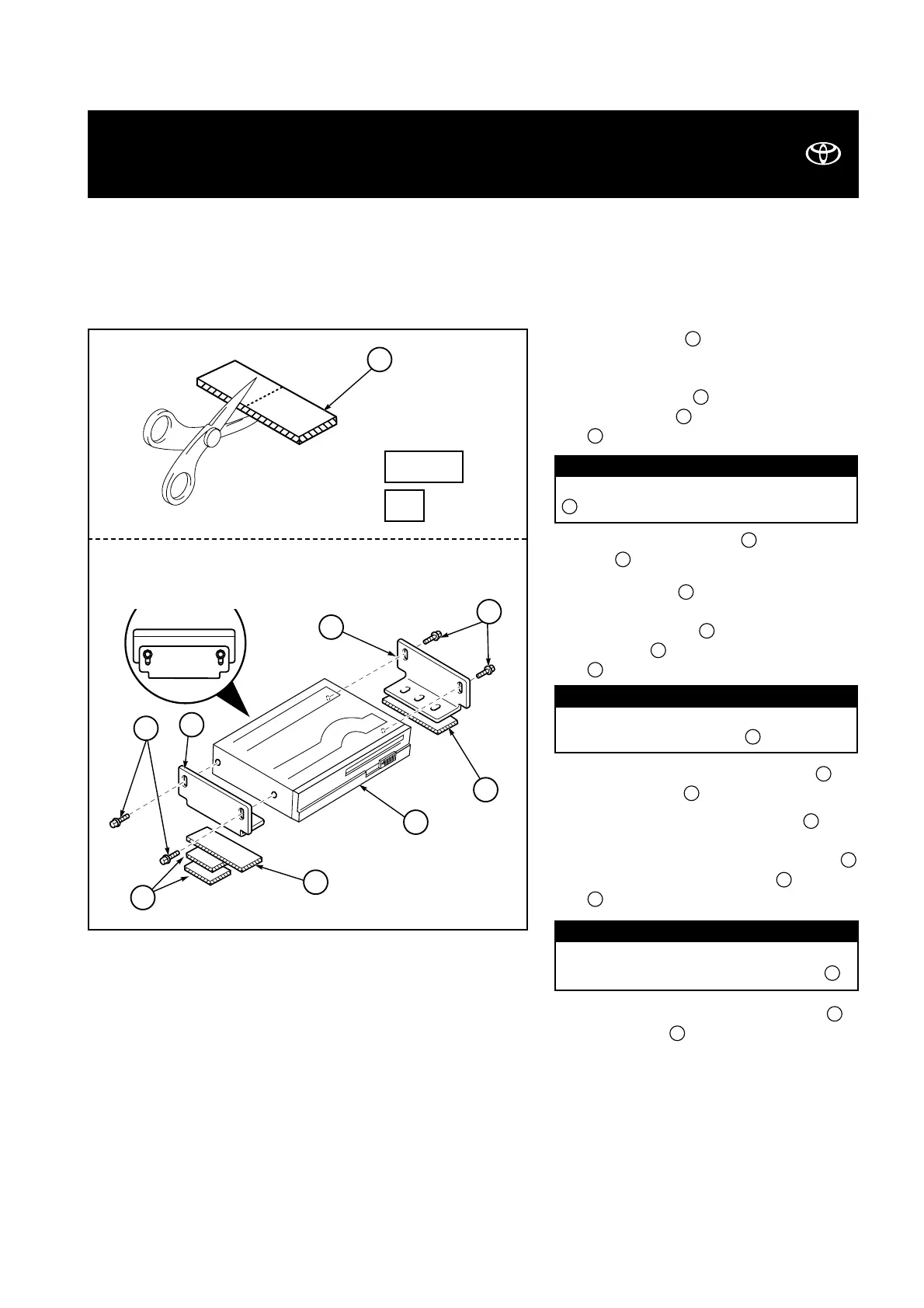

Fig. 28
11
2x
2x
1
11
5
11
6
6
5
11
SÓLO EN LOS VEHÍCULOS SIN CONDUCTO DE AIRE BAJO EL ASIENTO DEL CONDUCTOR
ONLY FOR VEHICLES WITHOUT AIR DUCT UNDER THE DRIVER SEAT
UNIQUEMENT POUR DES VEHICULES DEPOURVUS DE CONDUITE D'AIR SOUS LE SIEGE CONDUCTEUR
Instale el ordenador en la posición más alta
Install the computer at the highest position
Installez l’ordinateur le plus haut possible
1. Corte la cinta en 2 trozos grandes y
2 trozos pequeños tal como se mue-
stra.
Sujete la cinta a la parte inferior de
los soportes .
: Perno (M5x8) (4x)
2. Coloque los soportes en el ordena-
dor temporalmente.
1. Cut the tape into 2 large pieces and
2 small pieces as shown.
Attach the tape to the bottom of the
brackets .
: Bolt (M5x8) (4x)
2. Temporarily place the brackets on
the computer .
1. Découpez le ruban d’isolement en 2
grands et 2 petits morceaux, de la maniè-
re illustrée. Fixez le ruban d’isolement
sur le dessous des supports .
: Boulon (M5x8) (4x)
2. Fixez provisoirement les supports à
l’ordinateur .
1
5
6
5
11
11
1
5
6
5
11
11
1
5
6
5
11
11
Do not remove the release paper on the
bottom of the butyl tape yet.
11
CAUTION
No quite el papel protector de las cintas
todavía.
11
PRECAUCIÓN
Ne retirez pas encore le support en papier
sur le dessous du ruban d’isolement .
11
ATTENTION
