Toyotomi SONZAI plus Series User Manual

27
GR
ΑΦΥΓΡΑΝΤΗΡΑΣ
Προστασία έλ-
λειψης ψυκτικού
μέσου
F0
Ο συμπιεστής
σταματά, το
μοτέρ του ανε-
μιστήρα συ-
νεχίζει να λει-
τουργεί.
• Υπάρχει διαρροή ψυ-
κτικού μέσου.
• Το σύστημα έχει
μπλοκάρει.
Προστασία υπερ-
φόρτωσης
Η3
• Οι συνθήκες χώρου
δεν είναι καλές.
• Το στοιχείο δεν είναι
καθαρό.
• Το σύστημα δε λει-
τουργεί κανονικά.

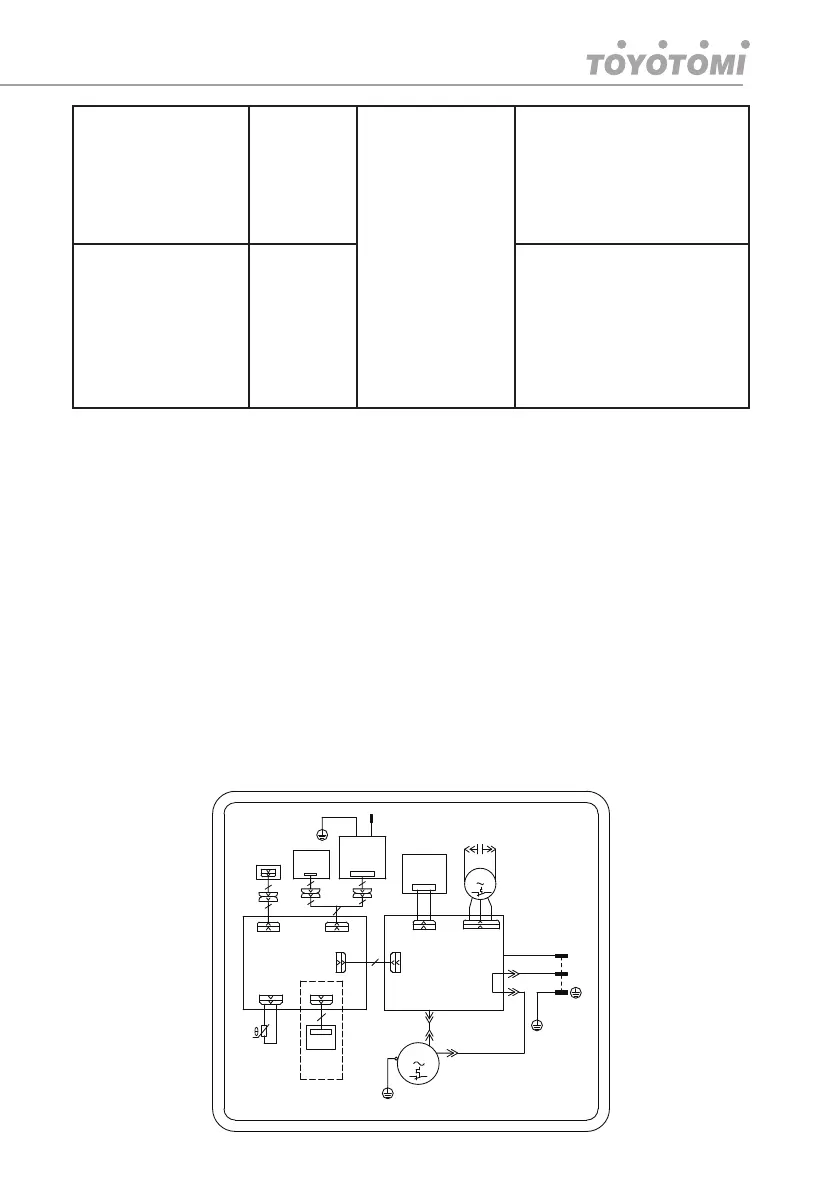

ΗΛΕΚΤΡΙΚΟ
ΔΙΑΓΡΑΜΜΑ
Σημείωση: Το ηλεκτρικό διάγραμμα ενδέχεται να αλλάξει χωρίς προει-
δοποίηση. Το σωστό διάγραμμα που αφορά στη συσκευή σας είναι τοπο-
θετημένο επάνω στη συσκευή σας.
Μοντέλο: TDE-16GSP21
PE
AP1
DISP
AP2
DISP
BN(BK)
BU(WH)
TUBE TEMP.
BU
POWER
L
N
AC-L
N
COMP
TEMP/HUM
CN5
YEGN(GN)
MAIN BOARD
DISPLAY
BOARD
COMP
PE
YEGN
C
2
COMP.
TUBE
RT1
WIFI
SENSOR
WIFI
HEALTH
MODULE
OPTIONAL
PE
YEGN
HUMIDITY
SENSOR
ST
RD
SWITCH
PROXIMITY
AP3
CARBON
BRUSH
CHARGED
PARTICLE
MODULE
MODULE
UV
FAN
M1
BN
RD
C2
CAP.
FAN
MOTOR
