Anhang / Appendix A

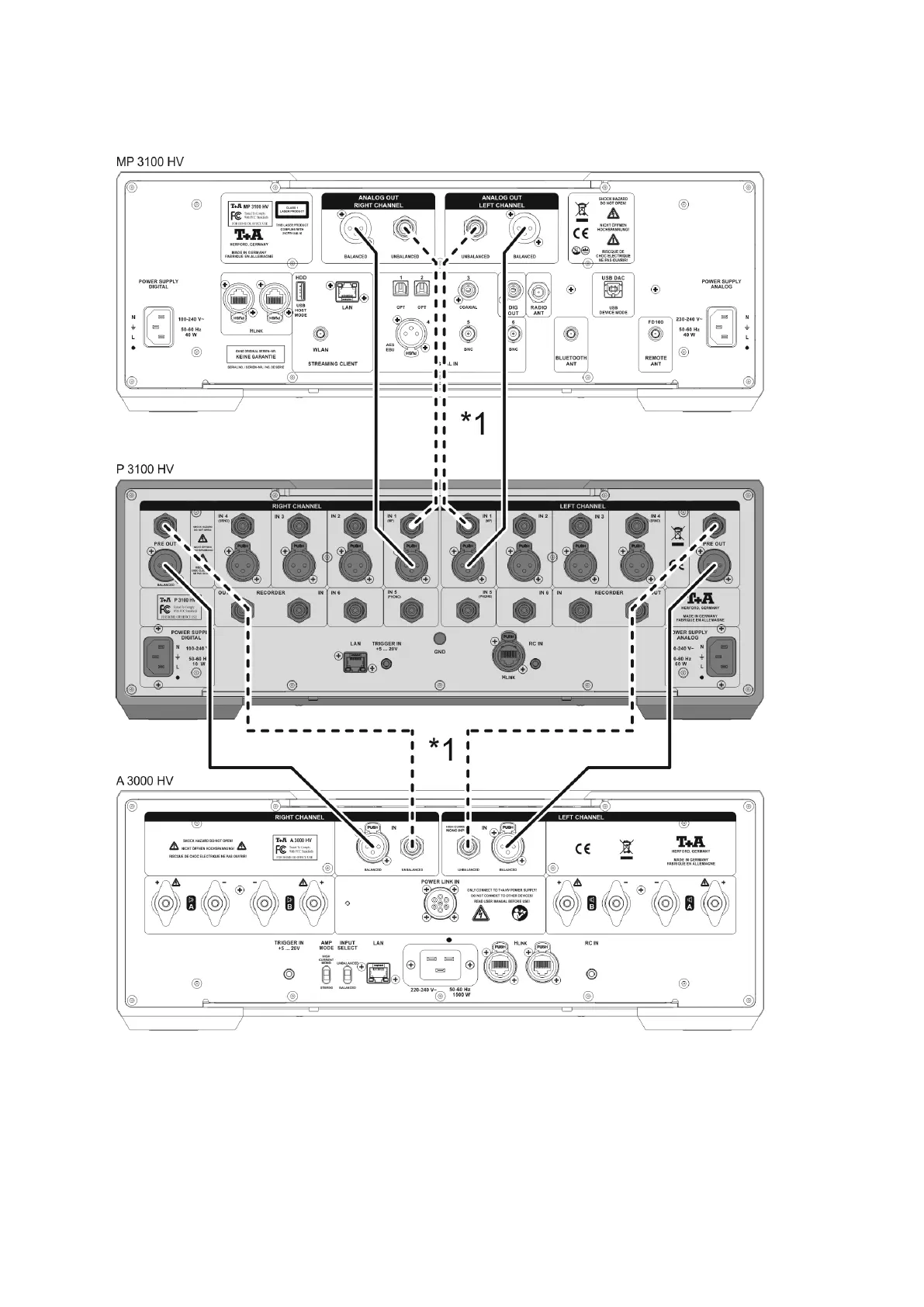

Anschluss-Schema / Wiring diagram
*1 Hinweis:
Die Eingänge IN 1 … IN 4 und die Pre Outs sind mit unsymmetrischen Cinch- und symmetrischen XLR – Buchsen
ausgestattet. Es kann pro Eingang / Ausgang nur eine Anschlussart benutzt werden. Falls beide Anschlussmöglichkeiten
vorhanden sind, empfehlen wir die symmetrische Verbindung. Die gewünschte Anschlussart muss für die Eingänge im
Konfigurationsmenü eingestellt werden. (siehe Kap. 'Grundeinstellungen des P 3100 HV')
*1 Note:
The inputs IN 1 … IN 4 and the pre out are equipped with asymmetrical Cinch/RCA sockets and symmetrical XLR
inputs. Only one type of connection can be used. If both types of connection are present, we recommend the
symmetrical option. Note that you must set your preferred type of connection (for the inputs only) in the Configuration
menu.
