8
Eingangsimpedanz (MC) bzw.
Eingangskapazität (MM)
Die Einstellung erfolgt durch die Codier-Schalter
'S1/S51'
für
den linken und rechten Kanal. Die benötigten Daten
entnehmen Sie den Herstellerangaben des
Tonabnehmersystems. Beachten Sie bitte, dass auch das
Phono-Anschlusskabel eine Kapazität darstellt, je nach
Hersteller zwischen 50 pF und 200 pF.
Wählen Sie den Wert, der den Herstellerangaben am
nächsten liegen. Es müssen unbedingt beide Kanäle gleich
eingestellt werden. Sollten Ihnen keine Herstellerangaben
vorliegen, benutzen Sie zunächst die Werkseinstellung
MC
: 100 Ω
MM
: 120 pF
Die Einstellung ist damit abgeschlossen. Den Deckel des
Abschirmgehäuses auflegen, das Chassis vorsichtig in das
Gehäuse zurückschieben und an alter Position mit den vier
Schrauben von unten wieder befestigen.
Input impedance (MC) and
input capacitance (MM)
The code switches
'S1/S51'
are used to set these values for
the left-hand and right-hand channels. The information
required for this setting should be included in the
Specification provided by the pick-up cartridge manufacturer.
Please note that the phono cable also adds its own
capacitance; this lies in the range 50 pF to 200 pF, according
to manufacturer.
Select the value which is closest to the manufacturer’s stated
figure. Be sure to select the same setting for both channels!
If you do not have the manufacturer’s Specification, start with
the factory default settings:
MC
: 100 Ω
MM
: 120 pF
This completes the settings. Place the cover of the shield
housing in position, then carefully slide the chassis back into
the case in its original position. Fit and tighten the four
screws from the underside.

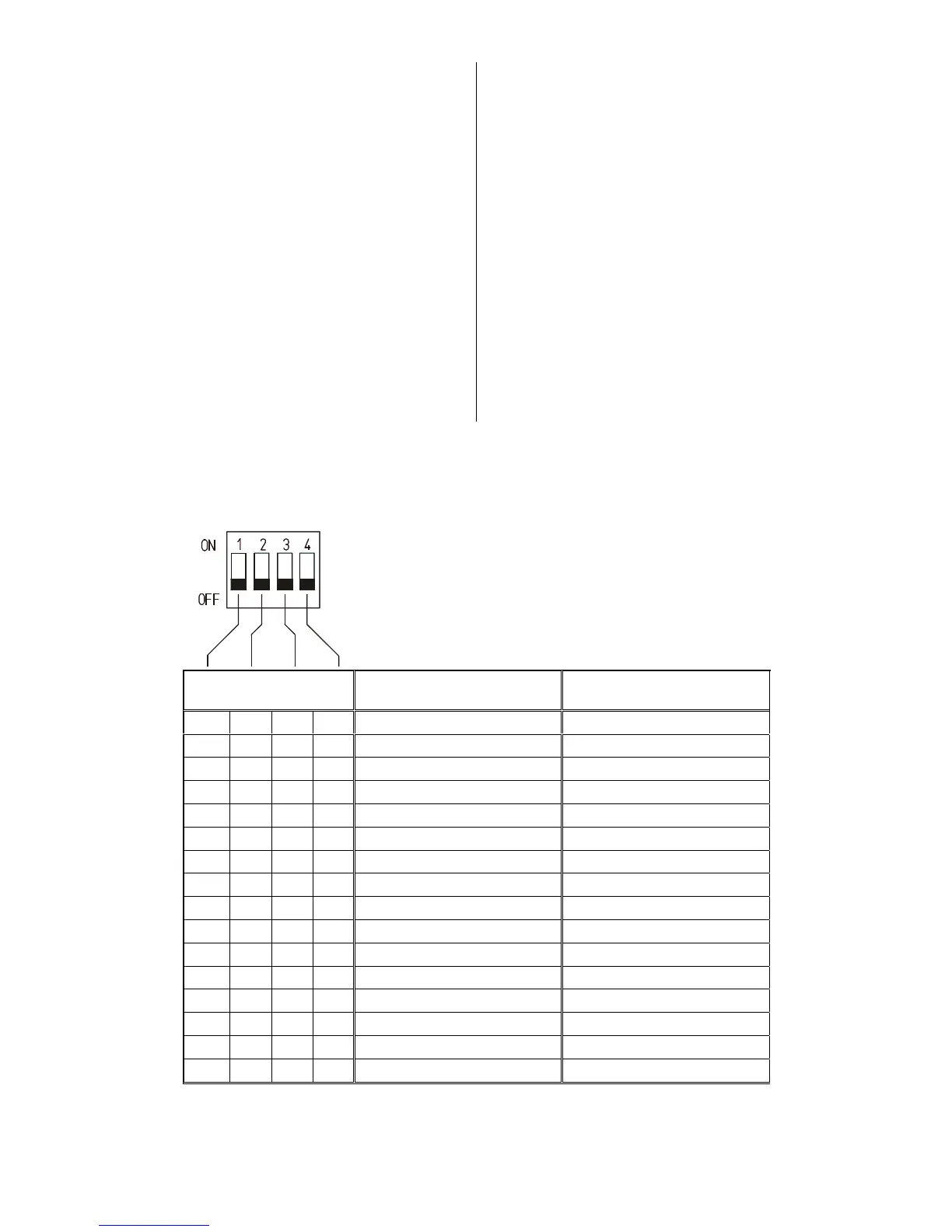

Schalterstellung
Switch position
Eingangsimpedanz (
MC
)
Input impedance (
MC
)
Eingangskapazität (
MM
)
Input capacitance (
MM
)
OFF OFF OFF OFF 450 Ω ... 650 Ω ... 120 pF
OFF OFF OFF
ON
200 Ω ... 449 Ω 121 pF ... 140 pF
OFF OFF
ON
OFF 130 Ω ... 199 Ω 141 pF ... 160 pF
OFF OFF
ON ON
85 Ω ... 129 Ω 161 pF ... 190 pF
OFF
ON
OFF OFF 50 Ω ... 84 Ω 191 pF ... 220 pF
OFF
ON
OFF
ON
221 pF ... 240 pF
OFF
ON ON
OFF 30 Ω ... 49 Ω 241 pF ... 260 pF
OFF
ON ON ON
261 pF ... 290 pF
ON
OFF OFF OFF 20 Ω ... 29 Ω 291 pF ... 340 pF
On
OFF OFF OFF 341 pF ... 360 pF
ON
OFF
ON
OFF 361 pF ... 380 pF
ON
OFF
ON ON
381 pF ... 400 pF
ON ON
OFF OFF 16 Ω ... 19 Ω 401 pF ... 440 pF
ON ON
OFF
ON
441 pF ... 460 pF
ON ON ON
OFF 461 pF ... 480 pF
ON ON ON ON
... 15 Ω 481 pF ... 500 pF
Tabelle / Table 2
